2. Отсоедините отрицательный кабель от аккумуляторной батареи.
3. Отсоедините трубки от насоса.
4. Снимите защитный кожух и кронштейны, прикрепленные к насосу.

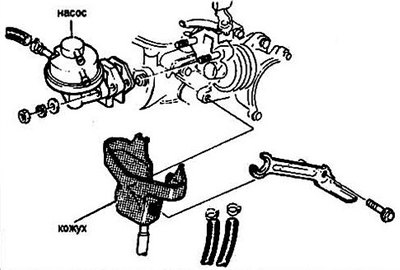

Рис. 4.4 Крепление топливного насоса (карбюраторные модели)
5. Отверните болты крепления и снимите насос.
6. Удалите остатки старых прокладок с фланца насоса.
7. Установка производится в обратном порядке.
Модели с впрыском топлива (1985 -1987 гг. выпуска)
8. Отсоедините отрицательный кабель от аккумуляторной батареи.
9. Разгрузите топливную систему от давления (см. Раздел 2).
10. Отпустите гайки левого заднего колеса. Поднимите зад автомобиля и установите его на подставки.
11. Снимите левое заднее колесо.
12. Снимите болты защиты топливного насоса и демонтируйте ее.
Рис. 4.12. Детали внешнего крепления топливного насоса
13. Снимите демпфер пульсаций с топливного насоса. Приготовьтесь к тому, что будет выливаться бензин.
Рис. 4.13 При демонтаже топливного насоса замените уплотнительную шайбу (стрелка)
14. Отсоедините трубки и провода от насоса.
15. Открутите болты крепления насоса к кронштейну и снимите насос.
16. Установка производится в обратном снятию порядке. Не забудьте заменить уплотнительную шайбу (рис. 4.13).
17. После установки насоса проверьте наличие утечек, проверьте работу насоса (см. Раздел 3).
Модели выпуска с 1988 года
18. Отсоедините отрицательный кабель от аккумуляторной батареи. Разгрузите топливную систему от давления (см. Раздел 2).
19. Снимите заднее сиденье.
20. Отсоедините электрические разъемы с топливного насоса и датчика (электрические разъемы расположены под задним сиденьем).
21. Снимите топливный бак (см. Раздел 5).
22. Снимите гайки крепления топливного насоса.

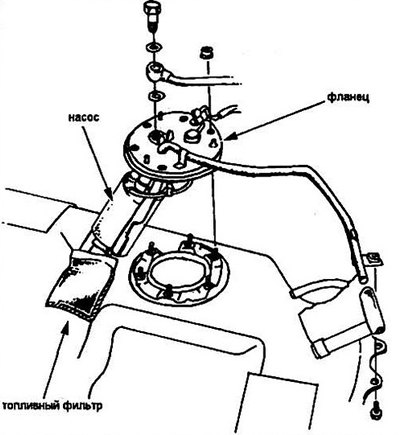

Рис. 4.22 Осторожно поднимите узел насоса с бака
23. Снимите насос.
24. Снимите фильтр с торца топливного насоса.
25. Отсоедините насос от фланца.
26. Сборка производится в обратном снятию порядке.
