Внимание! См. предупреждения в начале Раздела Сбрасывание давления в системе питания.
Для проверки давления топлива понадобится специальный манометр со шкалой широкого диапазона и переходная насадка для подсоединения манометра к системе впрыска.
Общие проверки
1. Удостоверьтесь в наличии в бензобаке достаточного количества топлива.
2. Убедитесь в том, что топливный насос действительно работает. Попросите помощника включить зажигание, повернув ключ в положение ON, - в бензобаке должен послышаться характерный звук работающего насоса (насос должен проработать около двух секунд).
Примечание. Звук работающего насоса хорошо слышен через открытую горловину топливного бака. Если насос не включается, переходите сразу к проверке его электрической цепи.
Проверка напорной характеристики топливного насоса

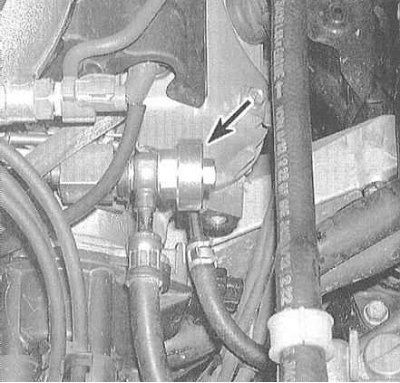

1. Снимите демпфер пульсаций топлива (см. Раздел Сбрасывание давления в системе питания) и вверните на его место переходную насадку для подсоединения манометра.
 |
 |

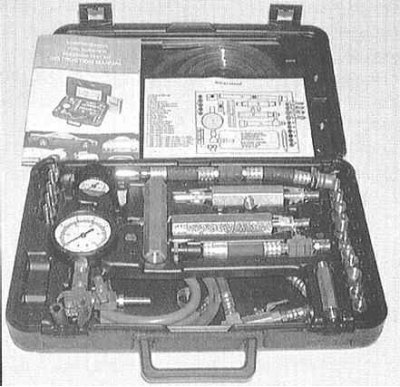

2. Не запуская двигатель, включите зажигание. Проследите, чтобы К/В был выключен. Топливный насос включится на пару секунд, - давление в системе питания должно подняться (проверьте показание манометра) и стабилизироваться.

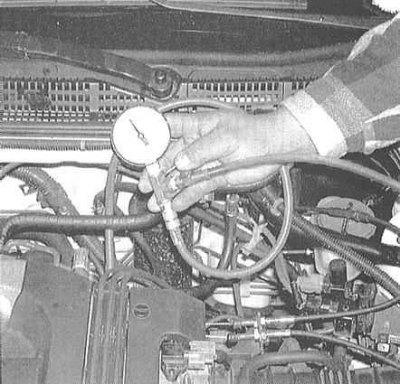

3. Запустите двигатель и прогрейте его на холостых оборотах до нормальной рабочей температуры. Сравните показание манометра с требованиями Спецификаций. Теперь отсоедините вакуумный шланг от регулятора давления топлива, - показание манометра должно немедленно подняться, опять-таки до оговоренного в Спецификациях значения.

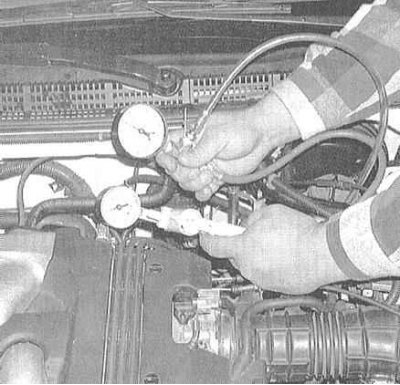

4. Если при отсоединении вакуумного шланга давление не повышается, при помощи ручного вакуумного насоса создайте в регуляторе разрежение глубиной 305÷355 мм рт. ст. Если теперь давление упадет, проверьте исправность функционирования источника разрежения, в противном случае замените регулятор.

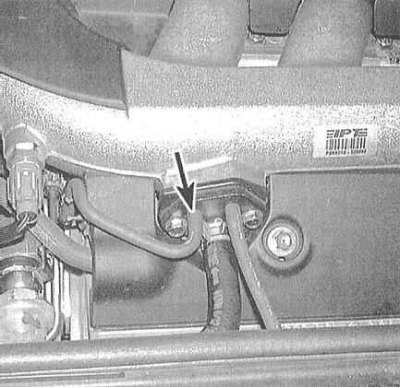

5. Если результаты измерения давления выходят за пределы допустимого диапазона, выполните следующие проверки:
- a) Если давление чрезмерно высоко, проверьте исправность подачи на регулятор разрежения. Глубина разрежения должна колебаться с изменением оборотов двигателя. Если разрежение присутствует, проверьте состояние и проходимость шланга/трубки возврата топлива. Если возвратная линия в порядке, замените регулятор.
- b) При чрезмерно малом давлении смените топливный фильтр, исключив вероятность нарушения его проходимости (фильтр встроен в сборку бензонасоса/датчика расхода топлива и извлекается вкупе с последней, - см. Раздел Снятие и установка топливного насоса). Если замена фильтра не помогает исправить ситуацию, установите запорный вентиль на участке между регулятором и возвратной топливной линией (вместо вентиля можно установить отрезок гибкого шланга, который легко может быть пережат щипцами или струбциной). Запустите двигатель и начинайте медленно перекрывать вентиль/пережимать шланг. Если давление поднимется выше значения 3.3 кГс/см 2 , замените регулятор (см. Раздел Снятие и установка регулятора давления топлива). Внимание: Не допускайте подъема давления выше значения 4.2 кГс/см 2 . Не пережимайте собственно возвратную топливную линию во избежание риска ее повреждения.
- c) Если давление остается чрезмерно низким даже при перекрытой возвратной линии, проверьте на наличие утечек инжектор(ы) впрыска (см. Раздел Снятие и установка топливной магистрали и инжекторов топлива). Также проверьте исправность топливного насоса.
6. Закончив проверку, сбросьте давление (см. Раздел Сбрасывание давления в системе питания) и отсоедините манометр.
Проверка электрической цепи топливного насоса
Примечание. Более подробная информация по схеме электрической цепи топливного насоса содержится в Главе Бортовое электрооборудование.
1. Если топливный насос при включении зажигания не функционирует (из бензобака не слышны характерные звуки), проверьте состояние предохранителя топливного насоса (№ 1), или предохранителя ACG S (оба на 15 А) в расположенном в двигательном отсеке монтажном блоке. В случае необходимости замените выбитый предохранитель и повторите проверку. Если после замены предохранителя насос начинает работать, проверьте электропроводку его цепи на наличие признаков короткого замыкания на участке между реле PGM-FI и насосом.
Примечание. Рассматриваемые в настоящем Руководстве модели оборудованы специальным контуром разрешения запуска двигателя, осуществляющим подачу питания на клемму № 2 главного реле только при выжатом сцеплении (РКПП)/установленном в положение "Р" рычаге селектора АТ. Защиту данного контура от перегрузок обеспечивает специальный предохранитель на 7.5 А, - проверьте состояние предохранителя № 13 в монтажном блоке в двигательном отсеке автомобиля.
2. Если замена предохранителей не приводит к восстановлению функционирования насоса, проверьте состояние электрической цепи главного реле.
Примечание. Главное реле закреплено на кронштейне, установленном под панелью приборов автомобиля, слева от рулевой колонки. Попросите помощника несколько раз включить-выключить зажигание и проверьте исправность подачи напряжения батареи на разъем реле (см. сопроводительную иллюстрацию).
3. При выключенном зажигании напряжение должно иметь место на клемме 7 разъема. На клемме 5 напряжение должно присутствовать только при включенном зажигании (не запускайте двигатель), тогда как клемма 2 должна запитываться только при выжатой педали сцепления (модели с РКПП)/переведенном в положение "Р" рычаге селектора.
4. Если напряжение отсутствует, проверьте состояние цепи на участке между реле и РСМ, в противном случае удостоверьтесь в исправности собственно реле.

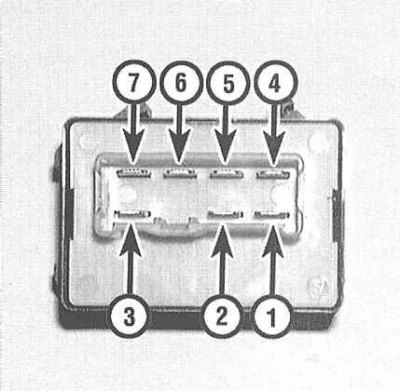

5. Проводом-перемычкой соедините положительную клемму батареи с клеммой 2, клемму 1 заземлите. При помощи омметра удостоверьтесь в наличии проводимости между клеммами 4 и 5. Если проводимость отсутствует, замените реле.
6. Теперь подайте питание от батареи на клемму 5 реле, клемму 3 заземлите. Теперь проводимость должна иметь место между клеммами 6 и 7, в противном случае замените реле.
7. Если проводимость имеет место, подайте питание на клемму 6, заземлите клемму 1 и проверьте проводимость между клеммами 4 и 5. При отсутствии проводимости замените реле, в противном случае проверьте состояние цепи на участках между предохранителем, реле и насосом.
8. Если в ходе описанной выше проверки выявить причину отказа насоса не удается, удостоверьтесь в исправности подачи питания на сборку топливного насоса в бензобаке. Если напряжение подается исправно, замените сборку насоса/датчика расхода топлива (см. Раздел Снятие и установка топливного насоса).
