Щетки расположены под задней частью кожуха или концевой пластины генератора. Для замены щеток вам потребуется паяльник, а также точное измерительное устройство для определения остаточной длины щеток. Для последнего, наиболее предпочтителен штангенциркуль.
Для пайки пользуйтесь только канифолью, в противном случае соединение подвергнется коррозии.
Карбюраторные Accord и Prelude

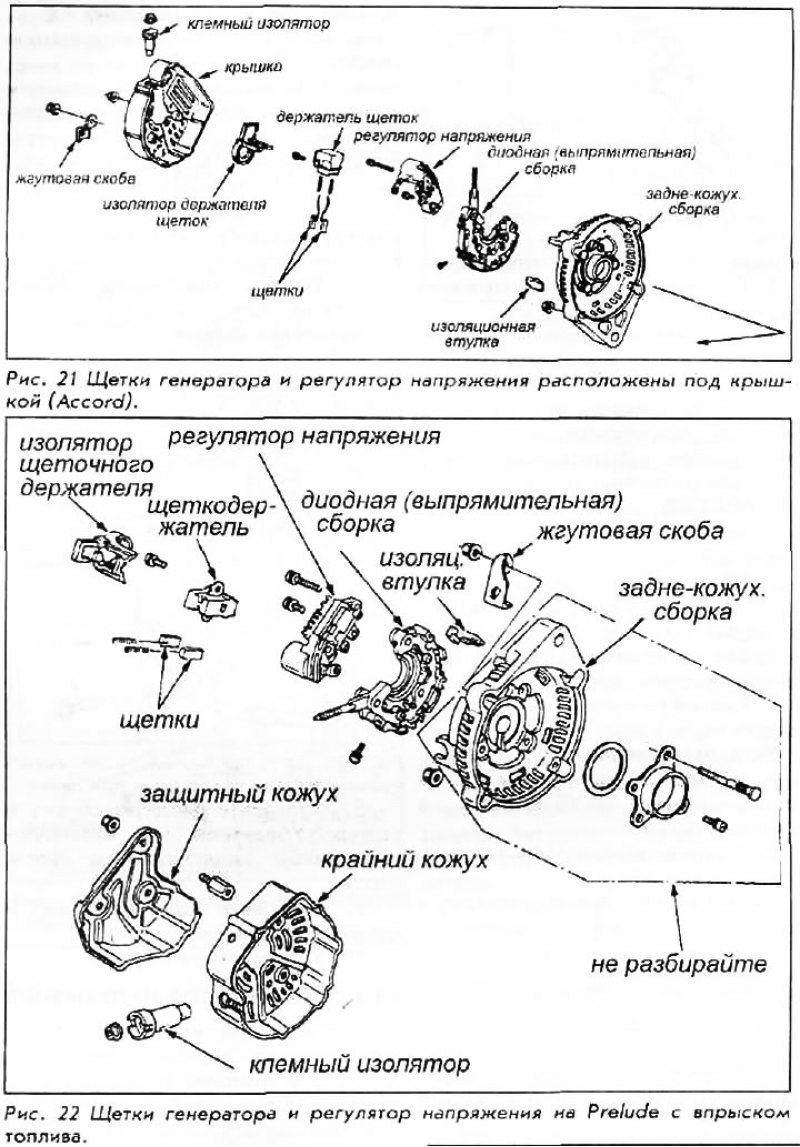

1. Демонтируйте генератор.
2. С другой, от шкива, стороны, снимите гайки и крышку генератора.
3. Снимите изолятор с держателя щетки.
4. Снимите монтажные винты с держателя щетки и снимите держатель.
5. Толщиномером или штангенциркулем определите остаточную длину щеток. Допустимые длины щеток для различных моделей:
- ACCORD: длина новой щетки: 10.5 мм. Минимум для стертой щетки: 5.5 мм.
- PRELUDE: длина новой щетки: 15.5 мм. Минимум для стертой щетки: 5.3 мм.
6. Щетки, стертые почти до минимальной длины, следует заменять.
7. Распаяйте соединения щеток и удалите их.
Установка щеток:
8. Припаяйте новые щетки на место старых. Убедитесь в прочности пайки.
9. Установите держатель щетки и закрепите винтами.
10. Установите заднюю крышку и защитный кожух, если он удалялся.
11. Установите генератор.
Карбюраторные Prelude
1. Удалить генератор.
2. С другой, от шкива, стороны удалите монтажные болты задней крышки генератора и снимите ее.
3. Снимите статор и диодную сборку.
4. Толщиномером или штангенциркулем измерьте остаточную длину щеток. Допустимые размеры щеток: новой - 15.5 мм; минимальная длина стертой щетки - 5.3 мм.
5. При стирании щетки до размера, близкого к минимальному, ее надо заменить.
6. Распаяв соединения щеток, удалите их.
Установка щеток:
7. Припаяйте щетки на место старых и убедитесь в прочности пайки.
8. Установите диодную сборку и статор. Убедитесь, что изолирующие шайбы защелкнуты на своем месте.
