Снятие
1. Отсоедините провод от минусовой клеммы аккумулятора.
2. Снимите капот и внутренний вкладыш левого переднего крыла (глава 11).
3. Снимите узел воздухоочистителя.
4. На коробках передач типа АТХ (четырехцилиндровые модели). Снимите заглушку смотрового окна и поворачивайте коленвал, пока метка на маховике не совпадет с регулировочным указателем. Пометьте коленвал в положении меток ВМТ первого цилиндра а затем поверните метку шкива коленвала в положение НМТ первого цилиндра.

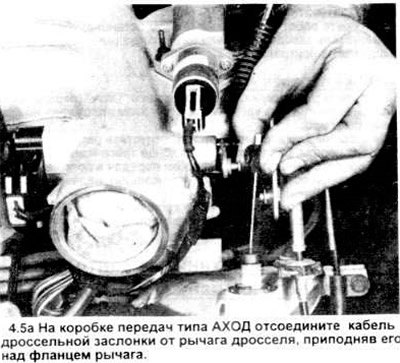

5. Отсоедините кабель дроссельного клапана (см. рисунки).
6. Слейте жидкость из коробки передач (глава 1).
7. Снимите мотор стартера (глава 5).
8. Снимите пыльник трансформатора.
9. Пометьте одну из шпилек трансформатора и сам трансформатор белой краской, чтобы впоследствии установить его точно (см. рисунок).
10. Блокируйте двигатель с помощью большей торцевой головки с воротком, надетой на передний болт коленвала, так, чтобы он не проворачивался, затем открутите четыре крепежные гайки трансформатора. При снятии каждой гайки дополнительно доворачивайте двигатель с помощью головки и воротка.
11. Снимите двигатель (глава 2).
12. Разъедините трубопроводы охлаждения жидкости на коробке передач. На этих моделях необходим специальный инструмент для разъединения трубопроводов, не пытайтесь развинтить наконечники. Вставляйте инструмент в наконечник до тех пор, пока не будет слышен щелчок (свидетельствует о том. что защелкнулся внутренний фиксатор), затем вытащите инструмент и наконечник (см. рисунки).
13. Отсоедините тросик спидометра.
14. Отсоедините механизм привода (см. рисунок).
15. Вытащите электроразъемы коробки передач.
16. Разъедините осевые приводы.

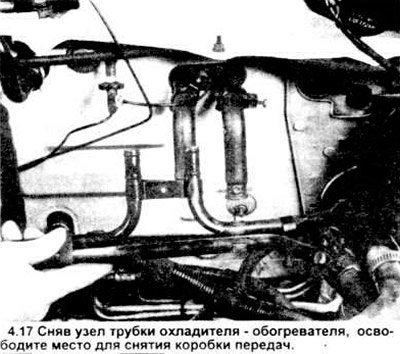

17. Снимите узел трубки охладителя - обогревателя (см. рисунок).
18. Закрепите цепь подъемника к коробке.
19. Открутите крепежные гайки коробки передач.
20. Подсоедините к цепи подъемник и вытащите коробку из моторного отсека (см. рисунок).
Установка
21. Опустите коробку на место на опорные шпильки.
22. Установите опорные гайки коробки. Затяните гайки до момента затяжки, указанного в спецификации.
23. Соедините осевые приводы.
24. Установите узел трубки охладителя - обогревателя.
25. Вставьте электроразъем коробки.
26. Присоедините тросик спидометра.
28. Пользуясь специальным инструментом, вставляйте трубки охлаждения в разъемы (наконечники), до тех пор, пока они не защелкнутся.
29. Установите двигатель (глава 2С). При установке двигателя с коробкой передач АТХ, метка, сделанная вами в абзаце 4 на шкиве коленвала должна быть как можно ближе к положению "6 часов".
30. На всех моделях пометки белой краской на трансформаторе и шпильке (абзац 9). должны совпадать. Закрутите гайки трансформатора. Затяните гайки до требуемого момента затяжки.
31. Установите пыльник трансформатора.
32. Поставьте мотор стартера.
33. Подсоедините механизм дроссельного клапана.
34. Установите узел воздухоочистителя.
35. Поставьте вкладыш переднего крыла.
36. Навесьте капот.
37. Залейте коробку передач специализированной жидкостью (глава 1).
38. Отрегулируйте механизм дроссельного клапана.
