Разборка
1. Снять впускной и выпускной коллекторы.
2. Отвинтить от головки блока цилиндров две скобы с отверстиями для подъема двигателя и датчик давления масла.
3. Снять вакуумный насос, отвинчивая последовательно (и на одинаковый угол) два болта крепления.
4. Снять крышки подшипников № 2 и 4 распредвала.
5. Отвинтить на 1/4 оборота гайки остальных крышек подшипников распредвала.
6. Снять крышки подшипников распредвала вместе с верхними вкладышами, уплотнителями и извлечь распредвал.

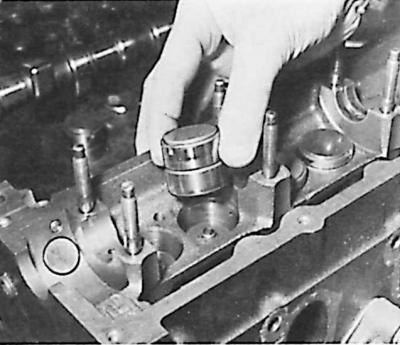

7. Извлечь толкатели вместе с пластинами регулирования зазора клапанов и расположить таким образом, чтобы при сборке их можно было установить в те же самые гнезда головки блока цилиндров, в которых они стояли ранее.
8. Извлечь толкатель привода вакуумного насоса.

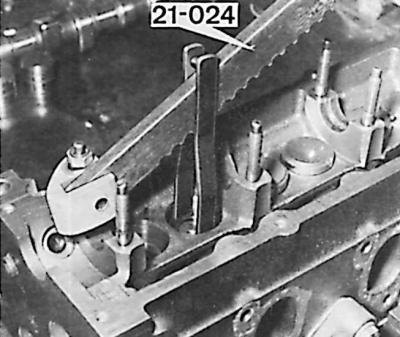

9. При помощи приспособления (21.024) сжать пружины отдельных клапанов и снять сухари.
10. Убрать приспособление и снять верхние опорные тарелки пружин, пружины и клапана.

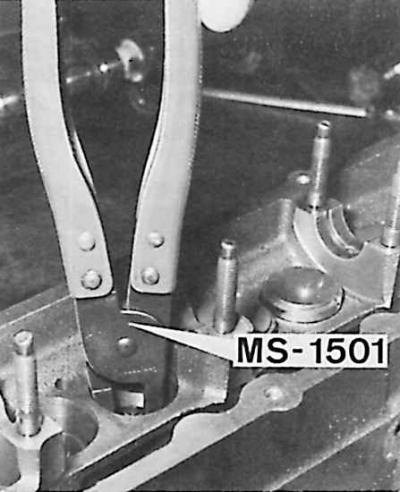

11. При помощи специальных щипцов (MS-1501) снять маслоотражательные колпачки со стержней клапанов.
Проверка
После разборки головки блока цилиндров следует тщательно вымыть все детали, проверить их техническое состояние и оценить пригодность для дальнейшей работы (см. подраздел 3.2.1.2.2). Следует заменить все прокладки и произвести притирку клапанов.
Сборка
1. Смазать моторным маслом стержни клапанов и вставить их в направляющие.
2. Концы стержней клапанов обмотать липкой лентой для того, чтобы они не повредили рабочие кромки колпачков и при помощи приспособления 21.007 установить колпачки на стержни клапанов.
3. Установить пружины клапанов, верхние тарелки и при помощи приспособления 21.024 сжать пружины и вставить сухари.
4. Смазать моторным маслом шток привода вакуумного насоса и вставить его в отверстие головки блока цилиндров.
5. Смазать маслом толкатели и установить их вместе с пластинами регулировки зазора клапанов в гнезда в головке блока цилиндров, в которых они были установлены ранее.
6. Вставить в гнезда в головке блока цилиндров нижние вкладыши подшипников распредвала и смазать их моторным маслом.
7. Установить распредвал на вкладышах; эксцентрик на конце вала должен быть направлен вверх.
8. Установить верхние вкладыши в крышки подшипников распредвала и смазать их маслом.
9. Подложить под головку блока цилиндров шайбы для того, чтобы клапана могли перемещаться в направляющих.

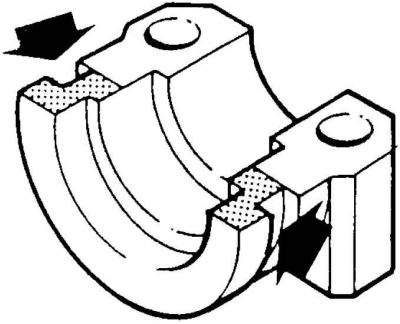

10. Наложить герметизирующую пасту SPM-4G911 Z-F/G на плоскость уплотнения подшипника №1 распредвала (со стороны привода системы газораспределения).

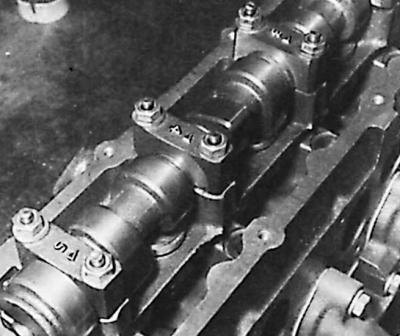

11. Установить крышки подшипников распредвала №1, 3 и 5. Обозначения на них (стрелки) должны быть направлены вперед (в сторону привода системы газораспределения).
12. Завинтить рукой гайки крепления крышек подшипников распредвала.
13. Затянуть ключом на 180° гайки крышки подшипника распредвала №3, затем №1, а потом №2.
14. Повторять последнюю операцию до тех пор, пока крышки не окажутся точно на своих местах.
15. Установить крышки подшипников №2 и 4 ударами молотка из искусственного материала.
16. Затянуть болты всех крышек подшипников распредвала соответствующим моментом.

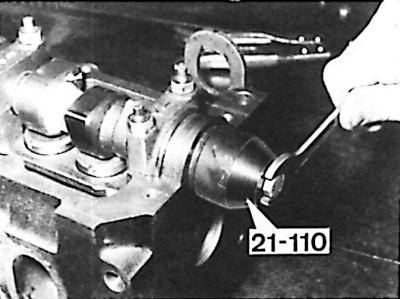

17. Смазать моторным маслом уплотнительное кольцо распредвала и вставить его при помощи приспособления 21.110.
18. Установить вакуумный насос вместе с прокладкой круглого сечения и затянуть его болты крепления последовательно и равномерно соответствующим моментом.
19. Привинтить к головке блока цилиндров две скобы с отверстиями для подъема двигателя и завинтить датчик давления масла.
20. Привинтить к головке блока цилиндров выпускной и впускной коллекторы вместе с новыми прокладками и затянуть болты и гайки их крепления соответствующим моментом.
