Замена металлорезиновой втулки балки задней оси (Ford Scorpio Mk1)

  • Главная
  • Форд
  • Скорпио
  • Mk1 (1985-1994)
  • Ходовая часть
  • Задняя подвеска
  • Замена металлорезиновой втулки балк…
0
1. Поднять и зафиксировать заднюю часть автомобиля.

2. Отвинтить болты (1) крепления к кузову и…

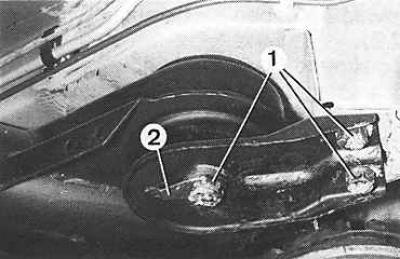

2. Отвинтить болты (1) крепления к кузову и фиксаторы (2) металлической пластины металлорезиновой втулки балки задней оси.

3. При помощи соответствующего рычага,…

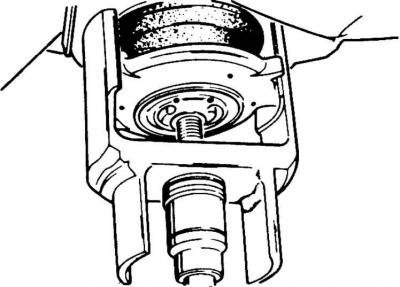

3. При помощи соответствующего рычага, опирающегося о рычаг подвески, и приспособления 15.014 извлечь металлорезиновую втулку из гнезда балки задней оси.

4. Смазать новую металлорезиновую втулку глицерином или равноценным смазочным средством.

Оригинал выложен на портале [Autoinstruction.ru]

5. При помощи приспособления 15.017 установить металлорезиновую втулку вместе с прокладкой и гайкой в гнезде балки задней оси.

6. Снять приспособление и извлечь рычаг.

7. Установить металлическую пластину на втулку и привинтить три болта крепления металлорезиновой втулки к балке задней оси (один болт с фиксацией) и к кузову (два болта).

8. Опустить автомобиль.
Статья проверена экспертом: Михаил Кондратьев
