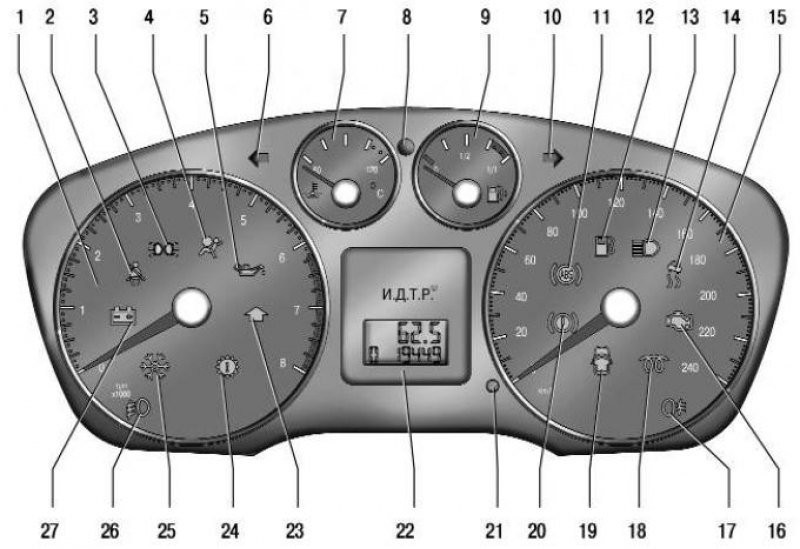

Рис. 1.8. Комбинация приборов
Расположение приборов и сигнализаторов в комбинации приборов показано на рис. 1.8.
В комбинации приборов установлены следующие приборы и сигнализаторы.

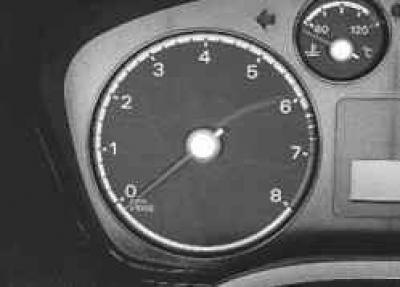

1 – тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 8, цена деления 0,25. чтобы узнать частоту вращения коленчатого вала в мин-1, нужно умножить показания тахометра на 1000.
Примечание: На автомобилях с дизельным двигателем шкала проградуирована от 0 до 6.
2 – сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается при включении зажигания и гаснет после пристегивания ремня безопасности водителя. Кроме того, при включении зажигания одновременно с лампой на 4–8 с включается и предупреждающий зуммер.
3 – контрольная лампа включения габаритного освещения. Загорается при включении габаритного освещения.
4 – сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета). Загорается при включении зажигания, если возникла неисправность в системе подушки безопасности.
Предупреждение: При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, она может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
5 – сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
Предупреждение: Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.
6 – контрольная лампа включения левого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении левого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе левого поворота.

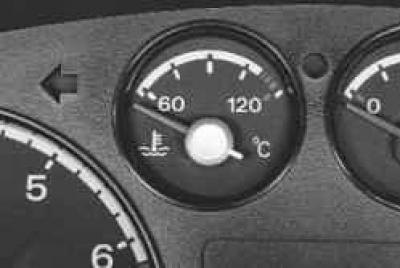

7 – указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.
8 – контрольная лампа иммобилизатора.

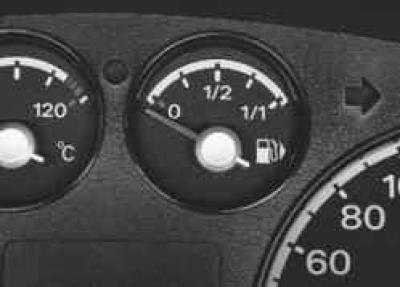

9 – указатель уровня топлива электромагнитного принципа действия. Красная зона означает резервный остаток топлива.
Предупреждение: По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
10 – контрольная лампа включения правого указателя поворота (в виде стрелки со светофильтром зеленого цвета) загорается мигающим светом при включении правого указателя поворота (синхронно с ним). Мигание контрольной лампы с удвоенной частотой свидетельствует о перегорании лампы в каком-либо указателе правого поворота.
11 – сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром желтого цвета). Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается при включенном зажигании на 3 с (одновременно с ней загорается лампа 20). При включении стартера обе лампы горят постоянно. После пуска двигателя лампа 11 должна погаснуть сразу, а лампа 20 – спустя 3–4 с. При отказе системы лампа горит постоянно.
Предупреждение: При загорании лампы обратитесь в автосервис, так как торможение во всех случаях будет происходить без участия антиблокировочной системы.
12 – сигнальная лампа минимального резерва топлива в баке (со светофильтром желтого цвета) загорается при остатке топлива в баке примерно на 80 км пути.
Предупреждение: По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
13 – контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.
14 – сигнальная лампа системы динамической стабилизации (ESP). При включении зажигания загорается на короткое время. При включении системы лампа начинает мигать, а при неисправности системы горит постоянно.

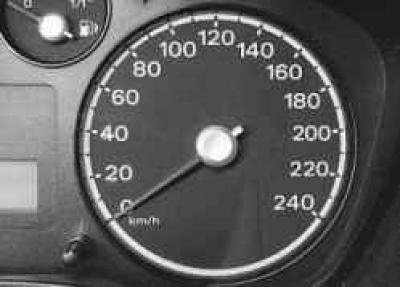

15 – спидометр. Показывает, с какой скоростью в данный момент движется автомобиль. Шкала проградуирована от 0 до 240 км/ч, цена деления 10 км/ч.
16 – контрольная лампа системы управления двигателем (со светофильтром желтого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем. В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. При загорании лампы необходимо проверить электронный блок управления с помощью функции самодиагностики и устранить неисправность.
Предупреждение: Длительная эксплуатация автомобиля с горящей лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля и поломкам двигателя.
17 – контрольная лампа включения заднего противотуманного фонаря (со светофильтром желтого цвета) загорается при включении заднего противотуманного фонаря.
18 – сигнальная лампа включения свечей предпускового подогрева (автомобили с дизельным двигателем). Если при включении зажигания лампа загорелась, то перед пуском двигателя необходимо дождаться, пока она погаснет.
19 – сигнальная лампа незакрытых дверей или крышки багажника (со светофильтром красного цвета) загорается при включении зажигания, если открыты двери или крышка багажника (в зависимости от комплектации может быть установлена сигнальная лампа включения круиз-контроля).
20 – сигнальная лампа состояния тормозной системы и включения стояночного тормоза (со светофильтром красного цвета) загорается при включенном зажигании в случае чрезмерного снижения уровня тормозной жидкости в бачке главного цилиндра тормоза или при поднятом рычаге стояночного тормоза.
Предупреждение: Движение автомобиля с горящей лампой запрещается.
21 – кнопка сброса показаний счетчика суточного пробега. Нажатием на кнопку на неподвижном автомобиле устанавливают на ноль счетчик 20 суточного пробега.
Предупреждение: Не нажимайте на кнопку во время движения автомобиля.
22 – электронный счетчик суммарного и суточного пробега (в зависимости от комплектации может быть установлен дисплей бортового компьютера).
23 – сигнальная лампа максимальной частоты вращения коленчатого вала двигателя (со светофильтром красного цвета). При загорании лампы необходимо снизить частоту вращения коленчатого вала двигателя.
Примечание: На автомобиле Ford Focus ST вместо сигнальной лампы максимальной частоты вращения коленчатого вала двигателя установлена сигнальная лампа непристегнутого ремня безопасности водителя.
24 – сигнальная лампа неисправности систем силового агрегата (со светофильтром красного цвета). При загорании лампы необходимо остановить автомобиль и заглушить двигатель. Двигатель можно пускать снова после устранения причин загорания лампы.
25 – сигнальная лампа возможного обледенения стекол и дороги. При температуре наружного воздуха от +1 до +4°С лампа загорается оранжевым светом, а при температуре ниже +1°С — красным.
26 – контрольная лампа включения передних противотуманных фар (со светофильтром зеленого цвета) загорается при включении передних противотуманных фар.
27 – сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.
Источник статьи доступен на сайте (Autoinstruction.ru)
Предупреждение: Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, которое может привести к пожару.
