Примечание: Показана замена ламп левой блок-фары. Лампы в правой блок-фаре расположены симметрично, заменяют их аналогично.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

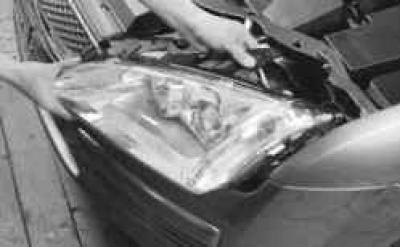

2. Снимите блок-фару (см. «Замена блок-фары»).

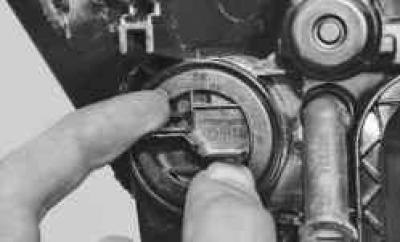

3. Поверните патрон лампы указателя поворота против часовой стрелки…
Данные скопированы с ресурса Autoinstruction.ru
4. …и извлеките его из блок-фары.
Примечание: Патрон лампы указателя поворота уплотнен резиновой прокладкой. Сильно обжатую, затвердевшую или надорванную прокладку замените.

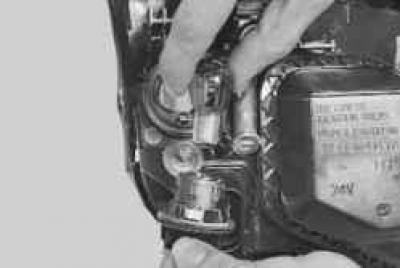

5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
6. Установите новую лампу в патрон, а патрон в блок-фару.

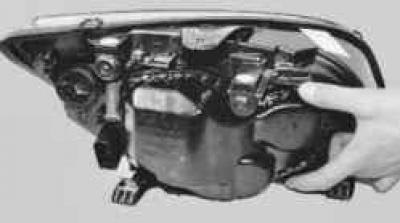

7. Сожмите четыре фиксатора…

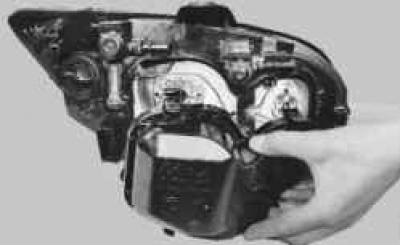

8. …и снимите крышку фары.
9. Сожмите фиксаторы и извлеките патрон лампы габаритного света из отверстия в отражателе.
10. Извлеките лампу из патрона.
11. Вставьте в патрон новую лампу и установите патрон на место.

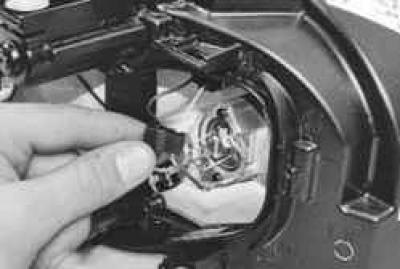

12. Отсоедините колодку жгута проводов от лампы ближнего света.

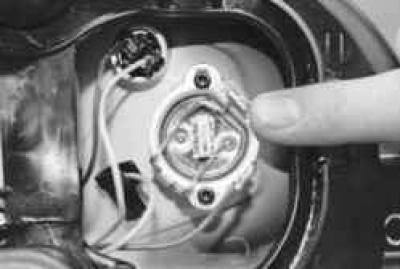

13. Выведите пружинный фиксатор из крючка на отражателе…

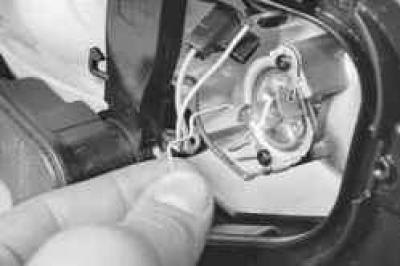

14. …откиньте фиксатор…
15. …и извлеките лампу ближнего света.
16. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.

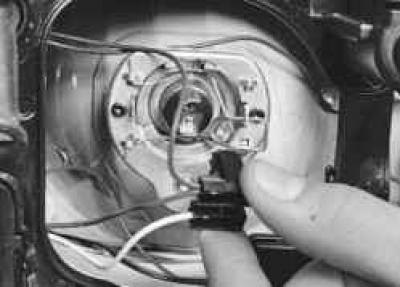

17. Отсоедините от лампы дальнего света колодку жгута проводов.

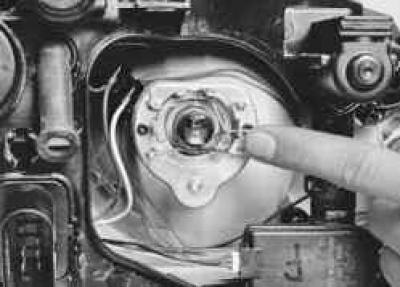

18. Выведите пружинный фиксатор из крючка на отражателе…
19. …откиньте фиксатор...

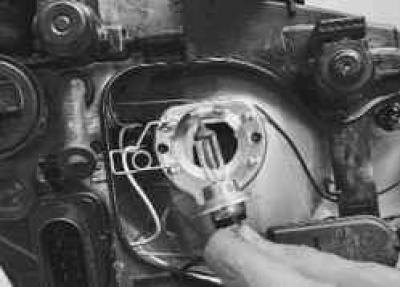

20. …и извлеките лампу дальнего света из отражателя.
Предупреждение: Не касайтесь пальцами колбы лампы, так как галогеновая лампа сильно нагревается и жировые пятна вызовут потемнение колбы. Берите лампу за колбу только в чистых перчатках или чистой тряпкой. Если на лампе все-таки остались жировые пятна, удалите их спиртом.
21. Вставьте новую лампу в отражатель и зафиксируйте его пружинным держателем.
22. Установите на место крышку.
23. Установите блок-фару.
Для замены лампы бокового фонаря указателя поворота выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Извлеките фонарь указателя поворота из отверстия в крыле (см. «Замена бокового фонаря указателя поворота»).

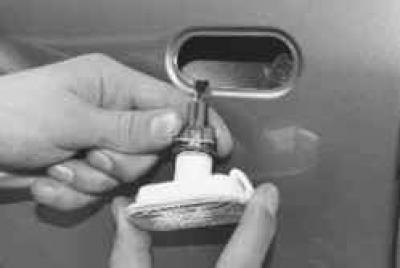

3. Поверните патрон лампы против часовой стрелки…

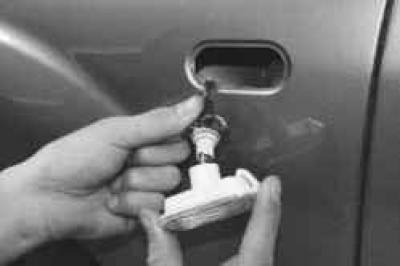

4. …и извлеките его из фонаря указателя.

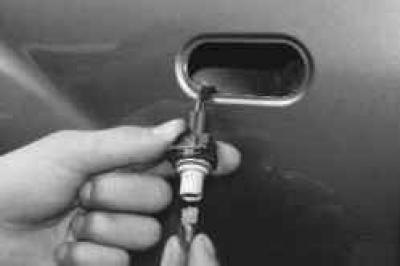

5. Извлеките лампу из патрона.
6. Вставьте новую лампу в патрон, а патрон в корпус указателя.
7. Установите боковой фонарь указателей поворота в порядке, обратном снятию.
Для замены лампы в боковом указателе поворота, расположенном в наружном зеркале заднего вида, выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите накладку зеркала.
3. Через отверстие в корпусе зеркала отожмите фиксатор и извлеките плафон указателя поворота.
4. Извлеките патрон лампы из фонаря указателя поворота и лампу из патрона.
5. Установите новую лампу.
6. Установите детали в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре автомобилей с кузовами хэтчбек и универсал выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте дверь задка.

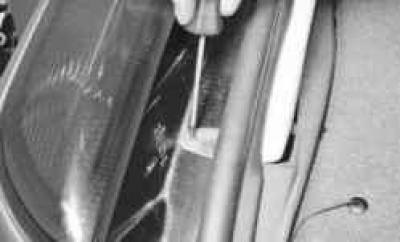

3. Выверните нижний…

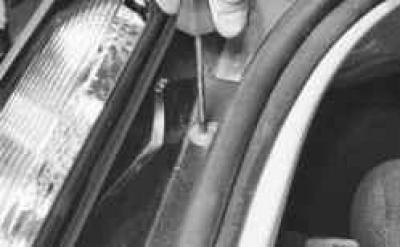

4. …и верхний винты крепления фонаря…

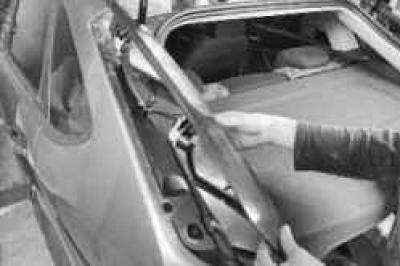

5. …и отведите фонарь от кузова, преодолев усилие фиксаторов.

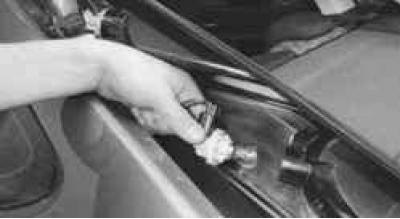

6. На автомобилях с кузовом хэтчбек поверните патрон лампы габаритного света/стоп-сигнала и извлеките его из корпуса фонаря.
7. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
8. Установите новую лампу в патрон и патрон в корпус фонаря.

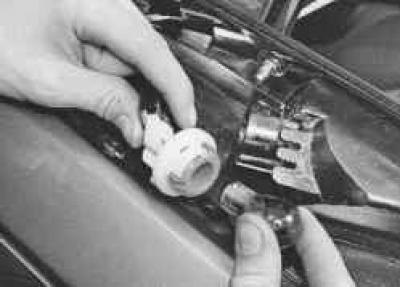

9. Аналогично замените лампу указателя поворота.
10. На автомобилях с кузовом универсал сожмите фиксатор и отсоедините колодку жгута проводов от заднего фонаря.
11. Выверните два винта и снимите крышку фонаря в сборе с патронами ламп.
12. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
13. Установите новую лампу.
14. Установите детали в порядке, обратном снятию.
Для замены любой лампы в заднем фонаре автомобилей с кузовом седан выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте крышку багажника.
3. Поверните два фиксатора крышки заднего фонаря и снимите крышку.
4. Отожмите два фиксатора и снимите крышку фонаря в сборе с патронами ламп.
5. Нажмите на лампу, поверните ее против часовой стрелки и извлеките из патрона.
6. Установите новую лампу.
7. Установите детали в порядке, обратном снятию.
Для замены лампы в фонаре света заднего хода выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание: Для замены лампы снимать фонарь необязательно, достаточно выполнить операции пп. 4–9. Однако удобнее выполнять эти операции, сняв фонарь.

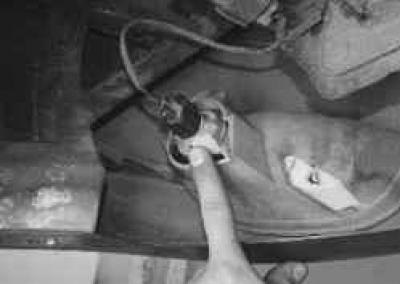

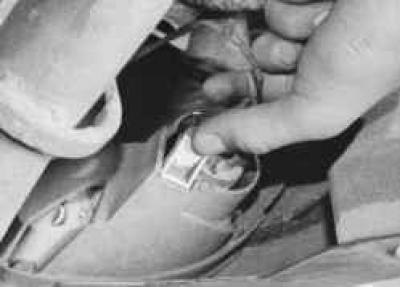

2. Отожмите фиксатор…
3. …и извлеките фонарь света заднего хода из бампера.
4. Поверните патрон лампы против часовой стрелки…

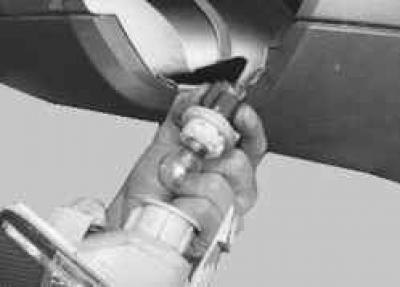

5. …и извлеките его из фонаря.

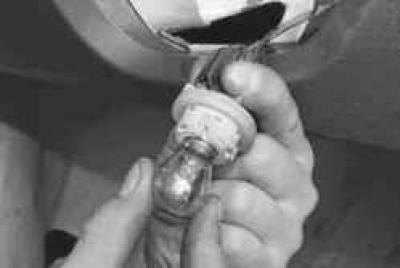

6. Поверните лампу против часовой стрелки…

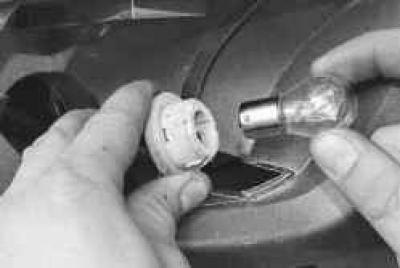

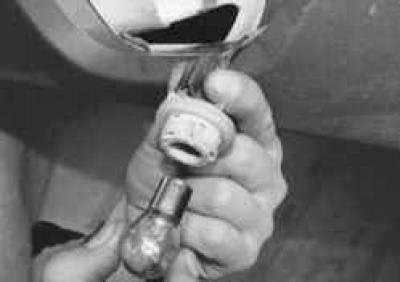

7. …и извлеките ее из патрона.
8. Установите новую лампу.
9. Установите детали в порядке, обратном снятию.
Для замены лампы в противотуманном фонаре выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
Примечание: Для замены лампы снимать фонарь необязательно, достаточно выполнить операции пп. 4–9. Однако удобнее выполнять эти операции, сняв фонарь.
2. Отожмите фиксатор…

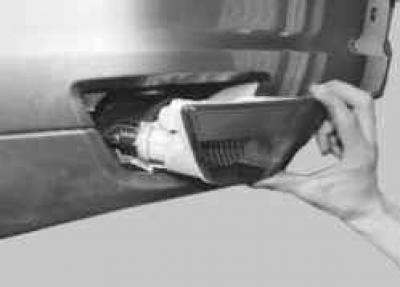

3. …и извлеките противотуманный фонарь из бампера.

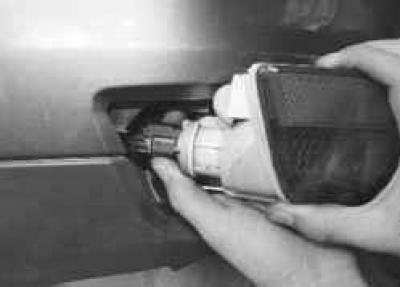

4. Поверните патрон лампы против часовой стрелки…
5. …и извлеките его из фонаря.
6. Поверните лампу против часовой стрелки…
7. …и извлеките ее из патрона.
8. Установите новую лампу.
9. Установите детали в порядке, обратном снятию.
Для замены ламп в фонарях освещения номерного знака выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

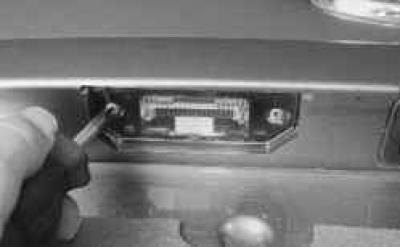

2. Выверните два винта крепления…

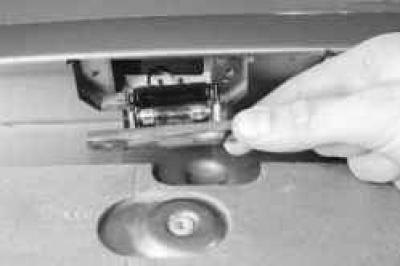

3. …извлеките фонарь из накладки двери задка (крышки багажника)…

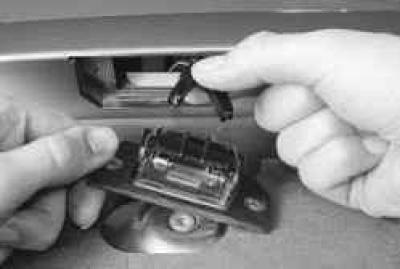

4. …и отсоедините от него колодки жгута проводов.

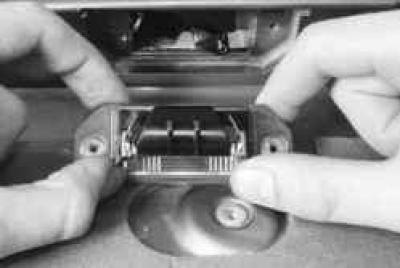

5. Разожмите фиксаторы…
6. …и снимите отражатель.
7. Отожмите пружинный контакт и извлеките лампу.
8. Установите новую лампу.
9. Установите детали в порядке, обратном снятию.
10. Аналогично замените лампу во втором фонаре освещения номерного знака.
Для замены лампы в дополнительном стоп-сигнале выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите дополнительный стоп-сигнал (см. «Замена дополнительного стоп-сигнала»).
Примечание: На автомобилях с кузовами хэтчбек и универсал дополнительно…

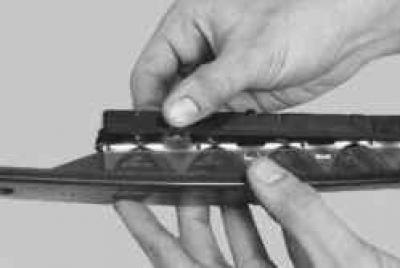

…сожмите фиксаторы слева…

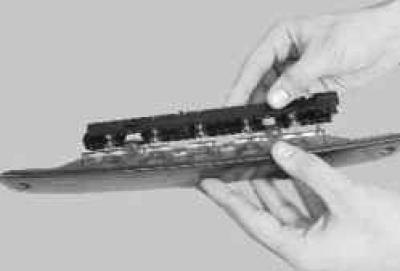

…и справа, а затем разъедините патрон ламп и рассеиватель.

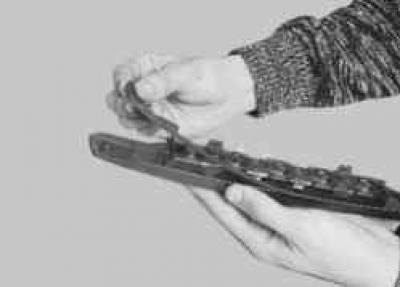

Соединение рассеивателя с патроном ламп уплотнено прокладкой. Поврежденную прокладку замените.
3. Извлеките из патрона бесцокольную лампу, которую необходимо заменить.
4. Установите новую лампу.
5. Установите детали в порядке, обратном снятию.
Для замены лампы в плафоне освещения салона выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

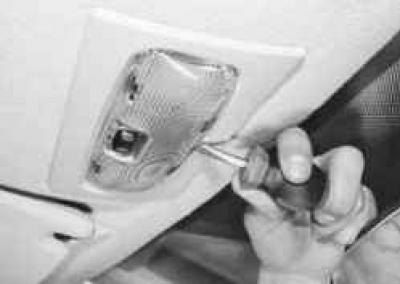

2. Подденьте отверткой…

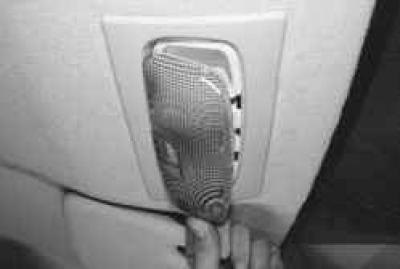

3. …и снимите рассеиватель плафона освещения салона, преодолев усилие фиксаторов.
4. Отожмите пружинный контакт и извлеките лампу.
5. Вставьте новую лампу.
6. Установите рассеиватель на место.
Для замены лампы подсветки педалей выполните следующие операции.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

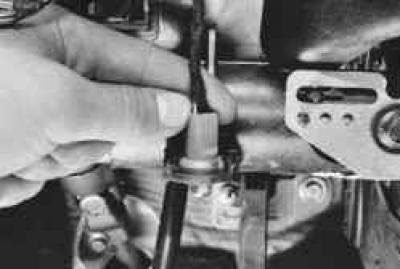

2. Поверните патрон лампы против часовой стрелки…

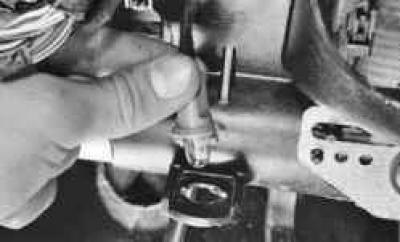

3. …и извлеките его из кронштейна на усилителе каркаса панели приборов.

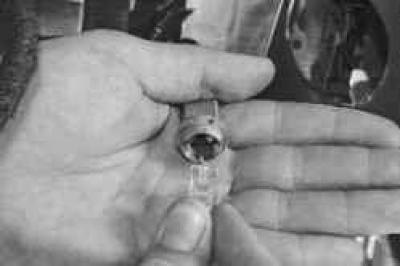

4. Извлеките из патрона бесцокольную лампу.
5. Установите новую лампу в патрон.
6. Установите детали в порядке, обратном снятию.
Для замены лампы в плафоне освещения багажника выполните следующие операции.
Примечание: Плафон освещения багажника установлен на автомобилях с кузовом седан.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Откройте багажник.
3. Преодолевая усилие фиксатора, извлеките плафон из отверстия в кузове автомобиля (при необходимости подденьте его отверткой).
4. Извлеките лампу из патрона.
5. Вставьте в патрон новую лампу.
6. Установите детали в порядке, обратном снятию.
