Замена деталей стабилизатора поперечной устойчивости задней подвески (Форд Фокус 2, 2004-2010, бензин) [Ходовая часть → Задняя подвеска]

Вам потребуются: ключ «на 15», ключ-шестигранник «на 5», торцовая головка «на 13», отвертка с плоским лезвием.

Для замены деталей стабилизатора поперечной устойчивости задней подвески со стойкамис шаровыми шарнирами выполните следующие операции.

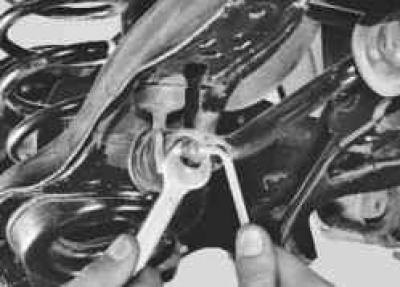

1. Ослабьте затяжку гайки крепления пальца шарового шарнира, удерживая палец от проворачивания.

2. Отверните гайку крепления стойки к поперечине подвески, удерживая стойку от проворачивания.

Примечание: Если необходимо заменить только стойки стабилизатора, то окончательно отверните гайки крепления пальцев шарниров к штанге стабилизатора…

Примечание: …отожмите штангу стабилизатора вниз…

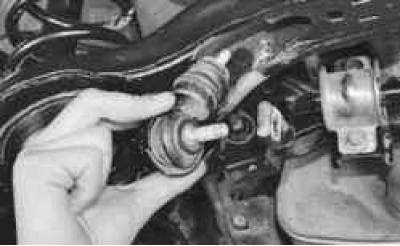

Примечание: …и снимите стойки.

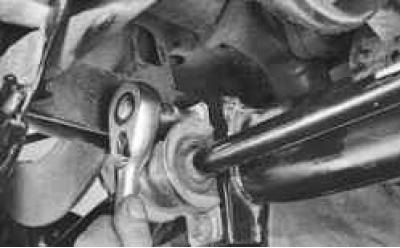

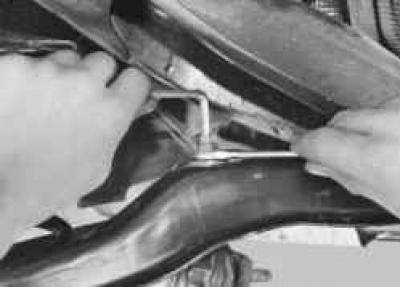

3. Выверните по два болта крепления скоб стабилизатора…

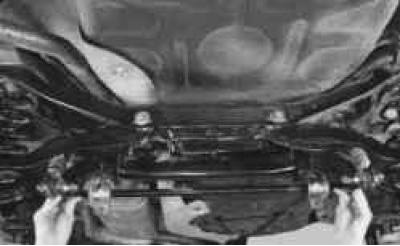

4. …и снимите штангу стабилизатора в сборе со стойками, подушками и скобами крепления.

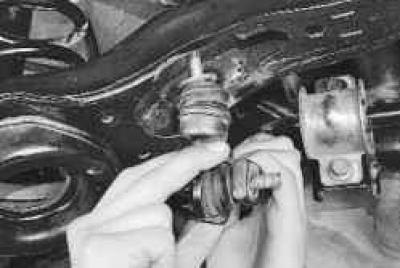

5. Отверните гайки крепления стоек к штанге и снимите стойки.

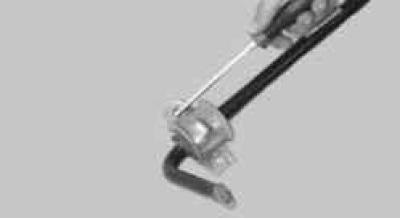

6. Подденьте отверткой…

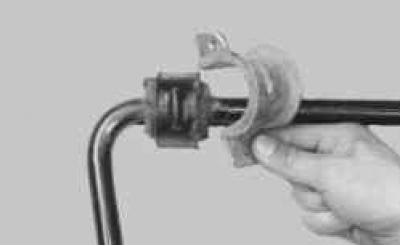

7. …и снимите скобу крепления штанги стабилизатора.

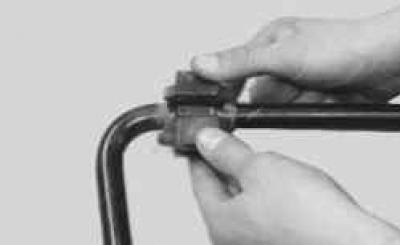

8. Разожмите резиновую подушку…

9. …и снимите ее со штанги стабилизатора.

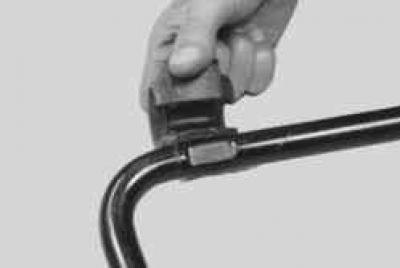

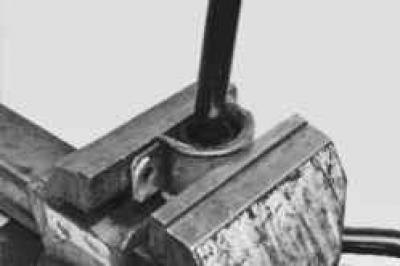

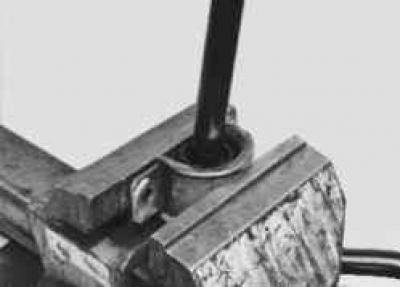

10. Установите новые подушки и напрессуйте скобы крепления стабилизатора.

11. Установите детали в порядке, обратном снятию.

Для замены деталей стабилизатора поперечной устойчивости задней подвески со стойкамибез шаровых шарниров выполните следующие операции.

1. Снимите пружины (см. «Замена пружины задней подвески»).

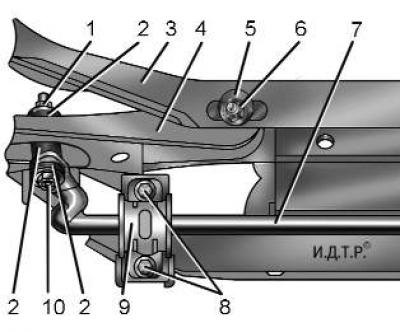

Рис. 7.4. Крепление стабилизатора поперечной устойчивости задней подвески: 1 – гайка крепления стойки стабилизатора; 2 – резиновые втулки стойки стабилизатора; 3 – поперечина задней подвески; 4 – задний нижний рычаг задней подвески; 5 – регулировочная шайба; 6 – гайка регулировочного болта крепления заднего нижнего рычага; 7 – штанга стабилизатора поперечной устойчивости; 8 – болты крепления скобы стабилизатора; 9 – скоба крепления стабилизатора; 10 – стойка стабилизатора

2. Отверните гайку 1 (рис. 7.4) крепления стойки 10, удерживая ее от проворачивания.

3. Выверните по два болта 8 крепления скоб 9 стабилизатора и снимите штангу 7 стабилизатора поперечной устойчивости в сборе со сойками, подушками и скобами крепления.

4. Снимите со стойки резиновые втулки 2 и снимите стойку со штанги стабилизатора.

5. Снимите скобы 9 крепления стабилизатора и резиновые разрезные подушки со штанги 7 стабилизатора.

6. Установите новые подушки и напрессуйте скобы крепления стабилизатора.

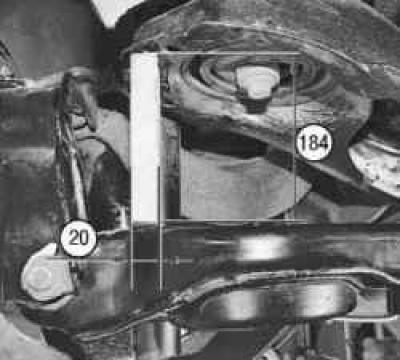

7. Установите проставку высотой 184 мм и шириной 20 мм между задним нижним рычагом задней подвески и верхней тарелкой пружины, поддомкратьте продольный рычаг, чтобы зажать проставку.

Примечание: Данную операцию необходимо выполнить с обеих сторон автомобиля.

8. Установите детали в порядке, обратном снятию.
