Замена главного тормозного цилиндра

0

Вам потребуются: ключи TORX T25, «на 13», «на 17»…

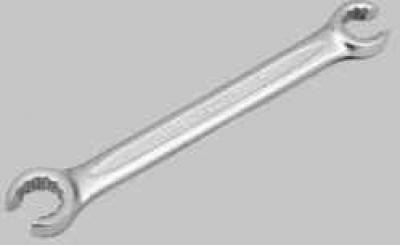

…специальный ключ для тормозных трубопроводов «на 10».

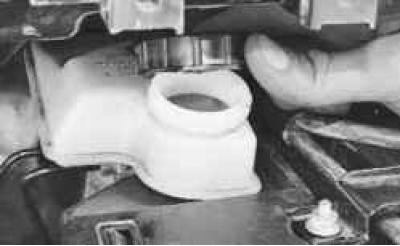

1. Снимите пробку бачка…

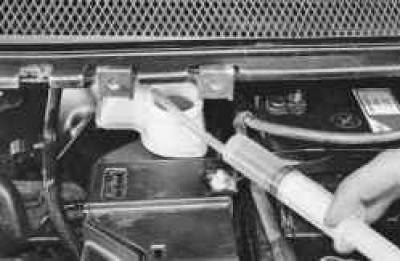

2. …и откачайте из бачка тормозную жидкость, например, большим медицинским шприцем.

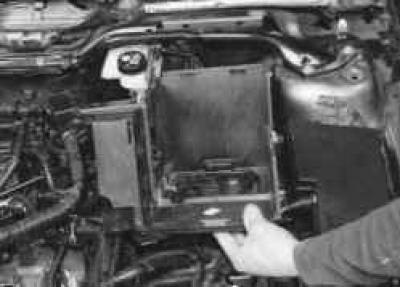

3. Снимите полку крепления аккумуляторной батареи (см. «Снятие и установка полки крепления аккумуляторной батареи»).

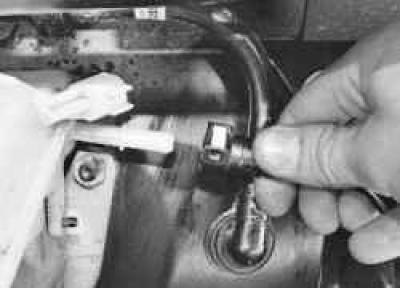

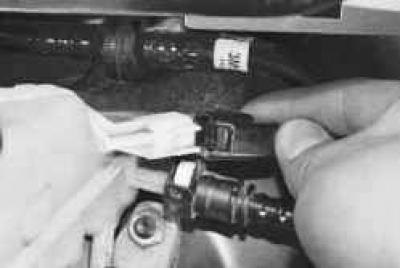

4. Отсоедините колодку от датчика уровня тормозной жидкости…



5. …и шланг к главному цилиндру выключения сцепления от бачка главного тормозного цилиндра (см. «Замена бачка главного тормозного цилиндра»).

Полезный совет: Сразу же после отсоединения шланга от бачка заглушите его отверстие, не опуская шланг вниз. В шланге останется некоторое количество рабочей жидкости, поэтому после установки бачка и присоединения к нему шланга удалять воздух из гидропривода выключения сцепления не потребуется.

Полезный совет: Установите на бачок пробку, чтобы исключить попадание в него грязи.

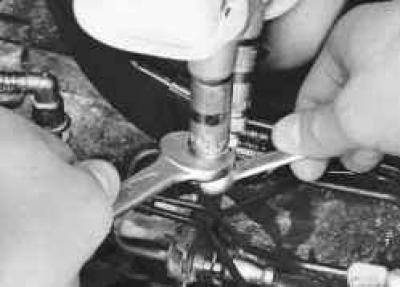

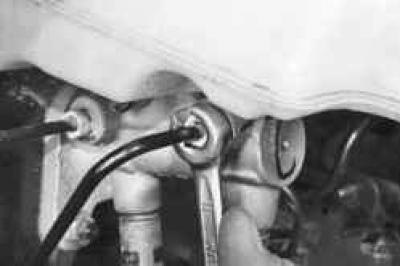

6. Отверните гайки крепления двух трубопроводов к регуляторам тормозных сил, удерживая регуляторы от проворачивания вторым ключом…




7. …гайки крепления двух трубопроводов к главному тормозному цилиндру…



8. …и отведите трубопроводы в сторону.

Полезный совет: Заглушите трубопроводы любым доступным способом (например, надев на их концы защитные колпачки клапанов для выпуска воздуха), чтобы предотвратить вытекание тормозной жидкости.

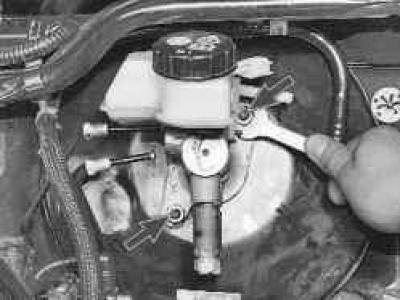

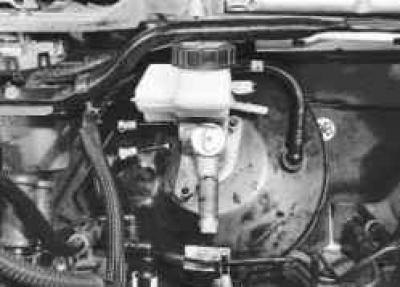

9. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю...

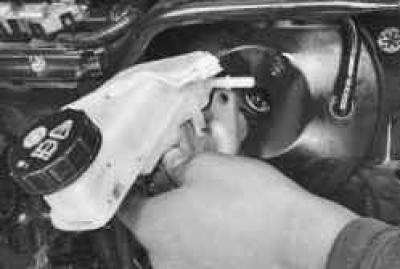

10. …и снимите главный тормозной цилиндр в сборе с бачком.

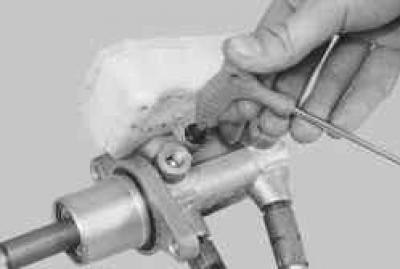

11. Если на новом главном тормозном цилиндре отсутствует бачок или возникла необходимость замены резиновых соединительных втулок бачка, выверните винт крепления бачка к главному тормозному цилиндру…

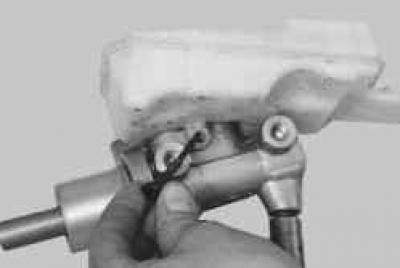

12. …извлеките винт из отверстий бачка и цилиндра…

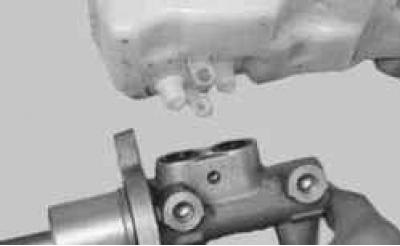

13. …и снимите бачок, извлекая его патрубки из соединительных втулок.

14. Если в процессе эксплуатации наблюдалась течь тормозной жидкости через соединительные втулки, извлеките втулки из отверстий корпуса цилиндра.

Предупреждение: Повторное использование соединительных втулок не допускается, замените их новыми.

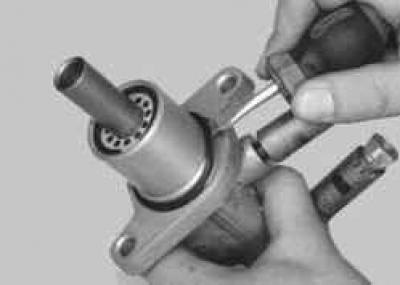

15. Поддев отверткой, снимите с корпуса главного тормозного цилиндра резиновое уплотнительное кольцо.

Предупреждение: Уплотнительное кольцо главного тормозного цилиндра при каждой разборке соединения заменяйте новым.

16. Установите главный тормозной цилиндр в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы»).
