Специальный инструмент
Автомобильный тестер 73III 105-R0057 или эквивалент | |
Всемирная диагностическая система (WDS) 418 - F224 или эквивалентный сканирующий прибор | |
Манометр в сборе 307-004 (T57L-77820-A) | |
Коробка разветвителей для 104-штыревого модуля EEC-V 014-00950 или эквивалент |
При каждом рассоединении штекерного разъема или отсоединении блока электромагнитных клапанов производите осмотр штекерного разъема для определения состояния контактов, наличия коррозии и загрязнения. Также необходимо производить осмотр уплотнения штекерного разъема на наличие повреждений. Очистите, отремонтируйте или при необходимости установите новые.
Предварительная диагностика электромагнитного клапана переключения
При выполнении Pinpoint-теста A используйте таблицу работы электромагнитных клапанов переключения. За дополнительной информацией обратитесь к Спецификации имеющейся в этом разделе.
Таблица работы электромагнитных клапанов - Гидротрансформатор задействован
Основное положение селектора выбора передач | Передача, управляемая модулем PCM | Электромаг- нитный клапан пере- ключения A (вкл.\выкл.) | Электромаг- нитный клапан пере- ключения B (вкл.\выкл.) | Электромаг- нитный клапан перек- лючения C (PWM) | Электромаг- нитный клапан пере- ключения D (PWM) | Электромаг- нитный клапан пере- ключения E (PWM) |
P, N | P, N | Включено | Выключено | Выключено | Выключено | Выключено |
R | R | Выключено | Выключено | Выключено | Выключено | Выключено |
D | 1 | Выключено | Выключено | Выключено | Включено | Включено |
1(M) | Включено | Включено | Выключено | Выключено | Включено | |
2 | Выключено | Выключено | Выключено | Выключено | Включено | |
3 | Выключено | Выключено | Выключено | Выключено | Выключено | |
4 | Включено | Выключено | Включено | Выключено | Выключено |
С электромагнитным клапаном вкл./ выкл., OFF (выкл.) = Отсутствие гидравлического потока с электромагнитным клапаном PWM, OFF (выкл.) = Полный гидравлический поток
Таблица работы электромагнитных клапанов - Гидротрансформатор задействован
Основное положение селектора выбора передач | Передача D, управляемая модулем PCM | Электромаг- нитный клапан перек- лючения A (вкл./ выкл.) | Электромаг- нитный клапан перек- лючения B (вкл./ выкл.) | Электромаг- нитный клапан перек- лючения C (PWM) | Электромаг- нитный клапан перек- лючения D (PWM) | Электромаг- нитный клапан перек- лючения E (PWM) |
D | 3 | Выключено | Включено | Включено | Выключено | Выключено |
4 | Включено | Включено | Включено | Выключено | Выключено |
С электромагнитным клапаном вкл./выкл., ОFF = Отсутствие гидравлического потока.
С электромагнитным клапаном PWM, OFF = Полный гидравлический поток
PINPOINT-ТЕСТ A: ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ ПЕРЕКЛЮЧЕНИЯ И МУФТЫ ГИДРОТРАНСФОРМАТОРА (ТОЛЬКО)
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
ПРИМЕЧАНИЕ: Обратитесь к иллюстрации разъема жгута электропроводки коробки передач в блоке с ведущим мостом, предваряющей эти Pinpoint-тесты. | |
ПРИМЕЧАНИЕ: Обратитесь к схеме разводки внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом, предваряющей эти Pinpoint-тесты. | |
ПРИМЕЧАНИЕ: Извлеките и запишите все коды DTC. Перед вводом управления состоянием на выходе (OSC) следует отработать все необходимые действия по всем кодам DTC датчика TR и OSS. | |
A1: НАСТРОЙКА ЭЛЕКТРОННОЙ ДИАГНОСТИКИ | |
1 Введите положение OFF. | |
2 Рычаг выбора передач в положении P. | |
3 Перед продолжением действий удостоверьтесь в правильности установки разъема жгута электропроводки коробки передач в блоке с ведущим мостом, хорошем состоянии и правильности фиксации контактов в разъеме. | |
4 Подсоедините диагностический инструмент.Сканирующий прибор | |
5 Ведите положение ON. | |
6 Введите следующий диагностический режим диагностического инструмента: Канал передачи данных по диагностике. | |
7 Введите следующий диагностический режим диагностического инструмента: РСМ. | |
8 Введите следующий диагностический режим диагностического инструмента: Активные режимы управления. | |
9 Введите следующий диагностический режим диагностического инструмента: Управление состоянием на выходе (OSC). | |
10 Введите следующий диагностический режим диагностического инструмента: Режим Trans - Bench (Стендовый режим для коробки передач). | |
• Автомобиль вводит Стендовый режим? | |
→ Да | |
ОСТАНЬТЕСЬ в Стендовом режиме. Перейдите к A2 | |
→ Нет | |
ПОВТОРИТЕ процедуру, чтобы ввести Стендовый режим. Если автомобиль не вводит Стендовый режим, за информацией по диагностике PCM ОБРАТИТЕСЬ к PCED. | |
A2: WIGGLE-ТЕСТ (ПРОВЕРКА ШЕВЕЛЕНИЕМ ПРОВОДОВ/ РАЗЪЕМОВ) | |
1 Останьтесь в Стендовом режиме. | |
2 Выберите параметры PID, подлежащие контролю. - SSA - SSB - SSC - SSD - SSE | |
3 Выберите "ON", чтобы включить подозреваемый электромагнитный клапан. | |
4 Нажмите "SEND". | |
5 Пошевелите/ потрясите всю электропроводку и штекерные разъемы коробки передач в блоке с ведущим мостом. Контролируйте наличие изменений состояния электромагнитного клапана. | |
6 Выберите "OFF", чтобы выключить электромагнитный клапан. | |
7 Нажмите "SEND". | |
• Состояние неисправности подозреваемого электромагнитного клапана изменяется? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к A3 | |
A3: ПРОВЕРКА РАБОТЫ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА | |
1 ВКЛЮЧИТЕ/ ВЫКЛЮЧИТЕ каждый электромагнитный клапан. | |
• Включается и выключается электромагнитный клапан при поступлении команды и слышна его активизация? | |
→ Да | |
Перейдите к A4 | |
→ Нет | |
Перейдите к A5 | |
A4: ПРОВЕРКА РЕЖИМА OSC TRANS - DRIVE (РЕЖИМА ДВИЖЕНИЯ ДЛЯ КОРОБКИ ПЕРЕДАЧ) | |
1 Отработайте режим OSC Trans - Drive.. | |
2 Выберите режим GEAR (ПЕРЕДАЧА) для электромагнитных клапанов переключения или следуйте процедурам для режима GEAR (ПЕРЕДАЧА), как указано в этом разделе. | |
3 Выберите TCC для муфты гидротрансформатора. Следуйте процедурам TCC в режиме Движения, как указано в этом разделе. | |
• Происходит переключение коробки передач на более высокую передачу и на более низкую передачу или задействование/ отпускание гидротрансформатора при получении команды? | |
→ Да | |
СОТРИТЕ все коды DTC. Выполните дорожное испытание, чтобы проверить, присутствует ли все еще проблема. Если проблема все еще присутствует. За дополнительной информацией обратитесь к Диагностика по признаку неисправности имеющейся в этом разделе. ,чтобы диагностировать проблемы, связанные с переключением передач или гидротрансформатором. | |
→ Нет | |
Перейдите к A5 | |
A5: ПРОВЕРКА НА НАЛИЧИЕ НАПРЯЖЕНИЯ АККУМУЛЯТОРА | |
1 Отсоедините Разъем жгута электропроводки коробки передач в блоке с ведущим мостом. | |
2 Визуально осмотрите все провода и штекерные разъемы на наличие повреждений. | |

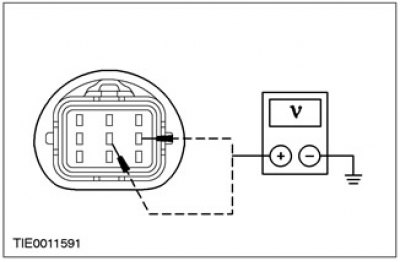

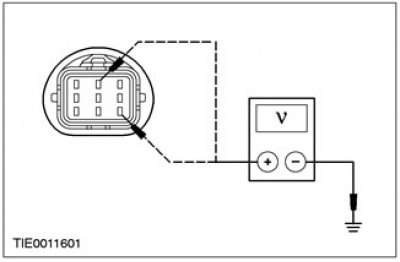

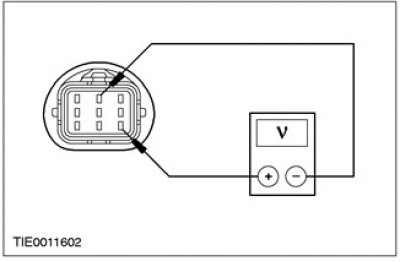

3 Измерьте напряжение между нижеуказанным штырем разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»: - SSA - штырь 6 - SSB - штырь 8 - SSC - штырь 3 - SSD - штырь 9 - SSE - штырь 1 | |
• Напряжение регистрируется? | |
→ Да | |
Перейдите к A7 | |
→ Нет | |
Перейдите к A6 | |
A6: ПРОВЕРЬТЕ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Введите положение OFF. | |

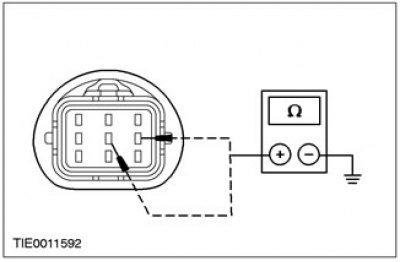

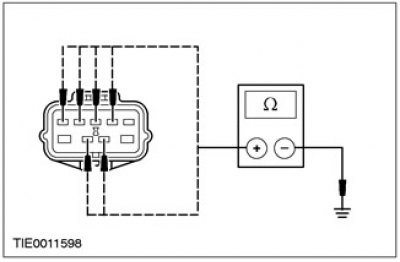

2 Измерьте сопротивление между нижеуказанным штырем разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»: - SSA - штырь 6 - SSB - штырь 8 - SSC - штырь 3 - SSD - штырь 9 - SSE - штырь 1 | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к A8 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
A7: ПРОВЕРКА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА (+) АККУМУЛЯТОРА | |
1 Отсоедините Штекерный разъем PCM. | |
2 Ведите положение ON. | |
3 Измерьте напряжение между нижеуказанным штырем разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»: - SSA - штырь 6 - SSB - штырь 8 - SSC - штырь 3 - SSD - штырь 9 - SSE - штырь 1 | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
A8: ПРОВЕРКА НА НАЛИЧИЕ РАЗРЫВОВ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |
1 Отсоедините Модуль управления силовым агрегатом. | |
2 Установите коробку разветвителей для 104-штыревого модуля EEC - V. | |

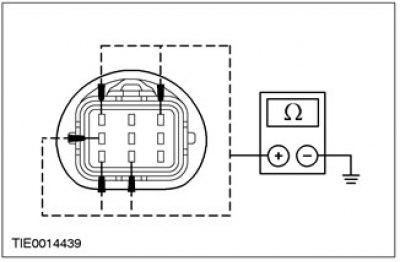

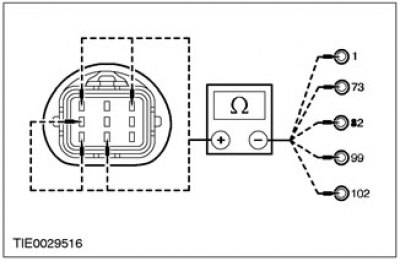

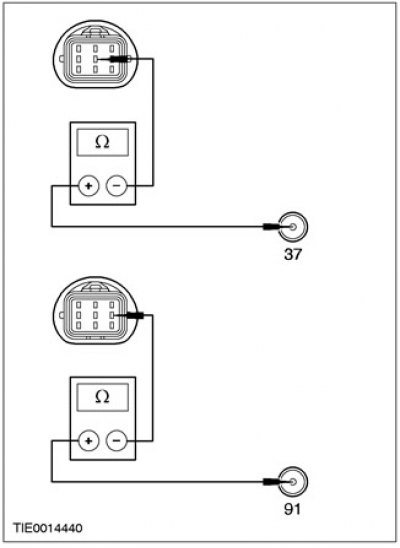

3 Измерьте сопротивление между нижеуказанными штырями разъема PCM, со стороны электропроводки, и нижеуказанными штырями разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, для подозреваемого электромагнитного клапана: - SSA - штырь 73 коробки разветвителей для 104-штыревого модуля EEC - V - штырь 6 разъема коробки передач в блоке с ведущим мостом - SSB - штырь 1 коробки разветвителей для 104-штыревого модуля EEC - V - штырь 8 разъема коробки передач в блоке с ведущим мостом - SSC - штырь 82 коробки разветвителей для 104-штыревого модуля EEC - V - штырь 3 разъема коробки передач в блоке с ведущим мостом - SSD - штырь 99 коробки разветвителей для 104-штыревого модуля EEC - V- штырь 9 разъема коробки передач в блоке с ведущим мостом - SSE - штырь 102 коробки разветвителей для 104-штыревого модуля EEC - V - штырь 1 разъема коробки передач в блоке с ведущим мостом | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к A9 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
A9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО СИГНАЛА | |
1 Подсоедините Штекерный разъем PCM. | |
2 Ведите положение ON. | |

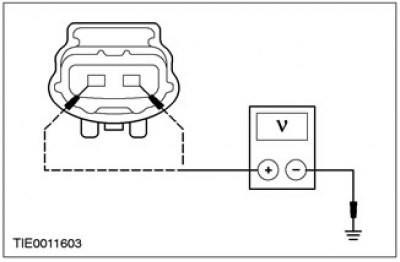

3 Измерьте напряжение между нижеуказанным штырем разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой» для подозреваемого электромагнитного клапана: - SSA - штырь 6 - SSB - штырь 8 - SSC - штырь 3 - SSD - штырь 9 - SSE - штырь 1 | |
4 Введите следующий диагностический режим диагностического инструмента: Режим Trans - Bench (Стендовый режим для коробки передач). | |
5 Выберите SSA, SSB, SSC, SSD или SSE. | |
6 Выберите "ON". | |
7 Нажмите "SEND". | |
8 Измерьте напряжение при включении/ выключении электромагнитного клапана. | |
9 Выберите "OFF", нажмите "SEND". | |
• Напряжение изменяется? | |
→ Да | |
Перейдите к A10 | |
→ Нет | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
A10: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА | |

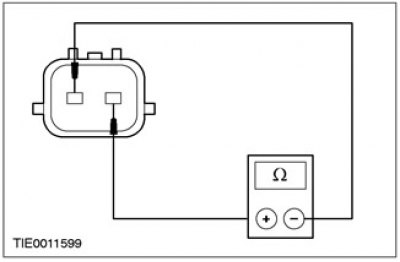

1 Измерьте сопротивление между нижеследующим штырем электромагнитного клапана и корпусом электромагнитного клапана, со стороны элемента, для подозреваемого электромагнитного клапана: - SSA - штырь 6 и корпус - 10.9 - 26.2 Ом - SSB - штырь 8 и корпус - 10.9 - 26.2 Ом - SSC - штырь 3 и корпус - 1.0 - 4.2 Ом - SSD - штырь 9 и корпус - 1.0 - 4.2 Ом - SSE - штырь 1 и корпус - 1.0 - 4.2 Ом | |
• Сопротивление соответствует норме? | |
→ Да | |
Если подозревается SSA или SSB, Перейдите к A12 . | |
Если подозревается SSC, SSD или SSE, Перейдите к A11 | |
→ Нет | |
УСТАНОВИТЕ новый SSA, SSB, SSC, SSD или SSE. ПРОВЕРЬТЕ правильность работы системы. | |
A11: ПРОВЕРКА SSC, SSD, SSE НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |

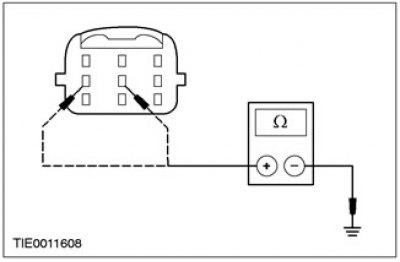

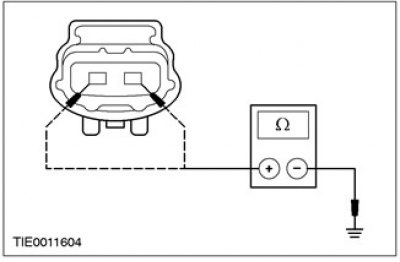

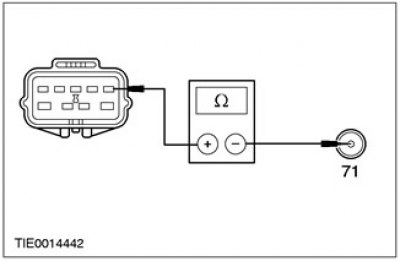

1 Измерьте сопротивление между штырем 1подозреваемого электромагнитного клапана, со стороны элемента, и корпусом электромагнитного клапана. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новый SSC, SSD или SSE. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к A12 | |
A12: ПРОВЕРКА ВНУТРЕННЕГО ЖГУТА ЭЛЕКТРОПРОВОДКИ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |

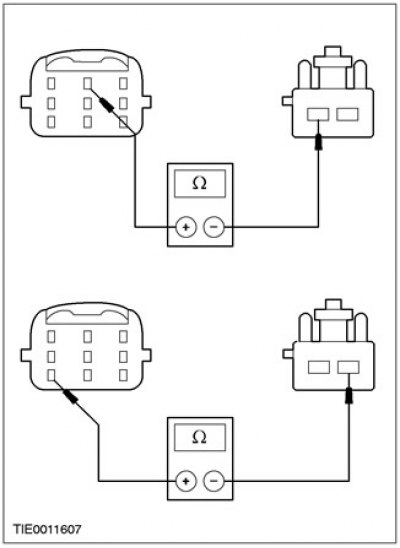

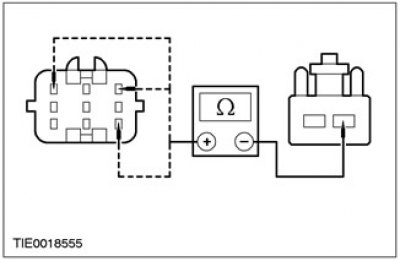

1 Измерьте сопротивление между нижеуказанными штырями разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и штекерными разъемами подозреваемого электромагнитного клапана: - SSA - между штырем 6 разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и штырем 6 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом - SSB - между штырем 8 разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и штырем 8 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к A13 | |
→ Нет | |
УСТАНОВИТЕ новый внутренний жгут электропроводки коробки передач в блоке с ведущим мостом. ПРОВЕРЬТЕ правильность работы системы. | |
A13: ПРОВЕРКА ВНУТРЕННЕГО ЖГУТА ЭЛЕКТРОПРОВОДКИ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |

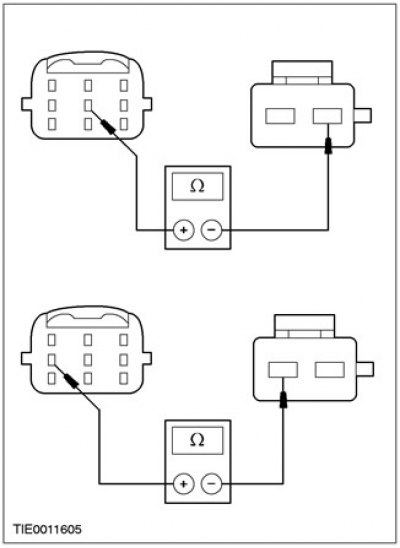

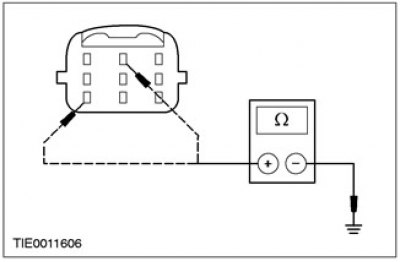

1 Измерьте сопротивление между штырями разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и штекерными разъемами подозреваемого электромагнитного клапана: - SSC - между штырем 3 разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и штырем 3 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом - SSD - между штырем 9 разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и штырем 9 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом - SSE - между штырем 1 разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и штырем 1 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к A14 | |
→ Нет | |
УСТАНОВИТЕ новый внутренний жгут электропроводки коробки передач в блоке с ведущим мостом. ПРОВЕРЬТЕ правильность работы системы. | |
A14: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ВНУТРЕННЕГО ЖГУТА ЭЛЕКТРОПРОВОДКИ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ | |

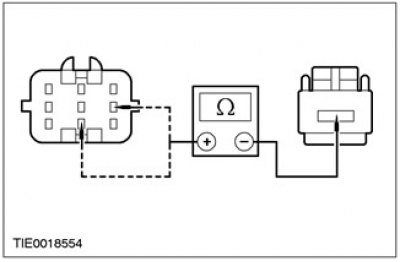

1 Измерьте сопротивление между нижеуказанными штырями разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и «массой» (проушиной для подъема): - SSC - между штырем 11 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и «массой» (проушиной для подъема) - SSD - между штырем 12 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и «массой» (проушиной для подъема) - SSE - между штырем 10 разъема электромагнитного клапана внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом и «массой» (проушиной для подъема) | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый внутренний жгут электропроводки коробки передач в блоке с ведущим мостом. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ B: ДАТЧИК ТЕМПЕРАТУРЫ ТРАНСМИССИОННОЙ ЖИДКОСТИ (TFT)
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
ПРИМЕЧАНИЕ: Обратитесь к иллюстрации разъема жгута электропроводки коробки передач в блоке с ведущим мостом, предваряющей эти Pinpoint-тесты. | |
ПРИМЕЧАНИЕ: Обратитесь к схеме разводки внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом, предваряющей эти Pinpoint-тесты. | |
B1: НАСТРОЙКА ЭЛЕКТРОННОЙ ДИАГНОСТИКИ | |
1 Введите положение OFF. | |
2 Рычаг выбора передач в положении P. | |
3 Перед продолжением действий удостоверьтесь в правильности установки разъема жгута электропроводки коробки передач в блоке с ведущим мостом, хорошем состоянии и правильности фиксации контактов в разъеме. | |
4 Подсоедините диагностический инструмент.Сканирующий прибор | |
5 Ведите положение ON. | |
6 Выберите канал передачи данных по диагностике. | |
7 Выберите PCM. | |
8 Выберите опцию Мониторинг PID/данных и запись (PID/Data Monitor и Record). | |
9 Введите следующий диагностический режим диагностического инструмента: Параметры PID; TFT, TFTV. | |
• Автомобиль вводит режим Мониторинг PID/данных и запись? | |
→ Да | |
ОСТАНЬТЕСЬ в режиме Мониторинг PID/данных и запись. Перейдите к B2 | |
→ Нет | |
ПОВТОРИТЕ процедуру, чтобы ввести PID. Если автомобиль не вводит PID, за информацией по диагностике PCM ОБРАТИТЕСЬ к PCED. | |
B2: ПРОВЕРКА ЦИКЛИРОВАНИЯ ТЕПЛЫЙ - ВВЕРХ/ ХОЛОДНЫЙ - ВНИЗ | |
1 При контроле параметров PID TFT выполните следующую проверку: Если коробка передач в блоке с ведущим мостом в холодном состоянии, для прогрева дайте ей поработать. Если коробка передач в блоке с ведущим мостом прогрета, дайте коробке передач в блоке с ведущим мостом возможность остыть. | |
• Параметры PID TFT увеличиваются по мере того, как коробка передач в блоке с ведущим мостом нагревается, или уменьшаются по мере того, как коробка передач в блоке с ведущим мостом охлаждается или TFT или TFTV входит в рабочий диапазон и выходит из него? | |
→ Да | |
Если параметры PID TFT увеличиваются по мере того, как коробка передач в блоке с ведущим мостом нагревается или уменьшается по мере того, как коробка передач в блоке с ведущим мостом охлаждается, СОТРИТЕ все коды DTC. Выполните дорожное испытание, чтобы проверить присутствует ли проблема до сих пор. Если проблема все еще присутствует. За дополнительной информацией обратитесь к Диагностика по признаку неисправности имеющейся в этом разделе. , чтобы диагностировать перегревание коробки передач в блоке с ведущим мостом. Если TFT входит в рабочий диапазон и выходит из него, ОСМОТРИТЕ на наличие периодически проявляющейся проблемы во внутреннем/ наружном жгуте электропроводки, датчике или штекерном разъеме. | |
→ Нет | |
Перейдите к B3 | |
B3: ПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ И ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ ПОДАЧИ ПИТАНИЯ | |
1 Отсоедините Разъем жгута электропроводки коробки передач в блоке с ведущим мостом. | |
2 Визуально осмотрите все провода и штекерные разъемы на наличие повреждений. | |

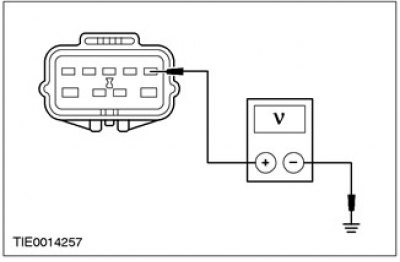

3 Измерьте напряжение между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»; и между штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой». | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
Перейдите к B4 | |
→ Нет | |
Перейдите к B5 | |
B4: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА (+) АККУМУЛЯТОРА | |
1 Отсоедините Штекерный разъем PCM. | |

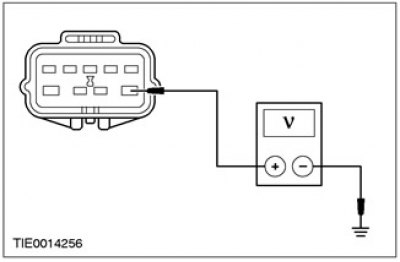

2 Измерьте напряжение между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»; и между штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой». | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
Отремонтируйте электрическую цепь. Проверьте правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
B5: ПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ И ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Подсоедините Штекерный разъем PCM. | |
2 Измерьте сопротивление между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»; и между штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к B7 | |
→ Нет | |
Перейдите к B6 | |
B6: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Отсоедините Штекерный разъем PCM. | |
2 Измерьте сопротивление между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»; и между штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
B7: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |
1 Установите коробку разветвителей | |
2 Измерьте сопротивление между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и штырем 37 коробки разветвителей для 104-штыревого модуля EEC - V, со стороны электропроводки; и между штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и штырем 91 коробки разветвителей для 104-штыревого модуля EEC - V, со стороны электропроводки. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к B10 | |
→ Нет | |
Отремонтируйте электрическую цепь. Проверьте правильность работы системы. | |
B8: ПРОВЕРКА ВНУТРЕННЕГО ЖГУТА ЭЛЕКТРОПРОВОДКИ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Измерьте сопротивление между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом) и «массой»; и между штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом) и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к B9 | |
→ Нет | |
УСТАНОВИТЕ новый внутренний жгут электропроводки коробки передач в блоке с ведущим мостом. Проверьте правильность работы системы. | |
B9: ПРОВЕРКА ВНУТРЕННЕГО ЖГУТА ЭЛЕКТРОПРОВОДКИ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |
1 Измерьте сопротивление между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом), и штырем 5 разъем внутреннего жгута электропроводки датчика температуры трансмиссионной жидкости; и между штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом) и штырем 4 разъема внутреннего жгута электропроводки датчика температуры трансмиссионной жидкости. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к B10 | |
→ Нет | |
УСТАНОВИТЕ новый внутренний жгут электропроводки коробки передач в блоке с ведущим мостом. Проверьте правильность работы системы. | |
B10: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА TFT | |
1 Измерьте сопротивление между штырем 5 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом), и штырем 4 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом). | |
2 Запишите результат. | |
3 Сопротивление должно соответствовать приблизительно следующим диапазонам: - -20 ° C (-4 ° F) - 236 кОм - 317 кОм - 0 ° C (32 ° F) - 83.2 кОм - 107 кОм - 20 ° C (68 ° F) - 33.5 кОм - 41.2 кОм - 40 ° C (104 ° F) - 14.6 кОм - 17.6 кОм - 60 ° C (140 ° F) - 7.08 кОм - 8.01 кОм - 80 ° C (176 ° F) - 3.61 кОм - 4.06 кОм - 100 ° C (212 ° F) - 1.96 кОм - 2.20 кОм - 120 ° C (248 ° F) - 1.13 кОм - 1.25 кОм - 130 ° C (266 ° F) - 0.87 кОм - 0.96 кОм | |
• Сопротивление соответствует диапазону? | |
→ Да | |
За дополнительной информацией обратитесь к Диагностика по признаку неисправности имеющейся в этом разделе. , чтобы диагностировать проблему перегрева. | |
→ Нет | |
УСТАНОВИТЕ новый датчик TFT. Проверьте правильность работы системы. |
PINPOINT-ТЕСТ C: ДАТЧИК ДИАПАЗОНА КОРОБКИ ПЕРЕДАЧ (TR)
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
ПРИМЕЧАНИЕ: Обратитесь к иллюстрации разъема датчика диапазона коробки передач (TR), предваряющей эти Pinpoint-тесты. | |
ПРИМЕЧАНИЕ: Обратитесь к таблице диагностики датчика диапазона коробки передач (TR), предваряющей эти Pinpoint-тесты. | |
ПРИМЕЧАНИЕ: Код DTC P0705 также может генерироваться при разрыве электрической цепи заднего фонаря. Проверьте и при необходимости отремонтируйте электрическую цепь заднего фонаря. | |
C1: ПРОВЕРКА ВЫВЕРКИ ПОЛОЖЕНИЯ ДАТЧИКА TR | |
1 Проверьте выверку положения датчика TR. | |
• Датчик TR правильно выверен? | |
→ Да | |
Перейдите к C2 | |
→ Нет | |
ОТРЕГУЛИРУЙТЕ положение датчика TR. Проверьте правильность работы системы. | |
C2: ПРОВЕРКА РЕГУЛИРОВКИ ТРОСА/ РЫЧАЖНОГО МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | |
1 Проверьте правильность регулировки троса/ рычажного механизма переключения передач; ОБРАТИТЕСЬ к Разделу 307 - 05. | |
• Трос/ рычажный механизм переключения передач отрегулирован правильно? | |
→ Да | |
Перейдите к C3 | |
→ Нет | |
ОТРЕГУЛИРУЙТЕ трос/ рычажный механизм переключения передач; ОБРАТИТЕСЬ к Разделу 307 - 05. Проверьте правильность работы системы. | |
C3: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПИТАНИЯ ДАТЧИКА TR ПРИ ЗАПУСКЕ | |
1 Отсоедините Штекерный разъем датчика TR. | |
2 Отсоедините C641 катушки зажигания. | |
3 Ведите положение START. | |
4 Измерьте напряжение между штырем 6 TR разъема датчика, со стороны электропроводки, и «массой». | |
• Напряжение равно приблизительно 12 В? | |
→ Да | |
Перейдите к C4 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь запуска 50 - BB14 (серо-красную). Проверьте правильность работы системы. | |
C4: ПРОВЕРКА ЭЛЕКТРИЧЕСКИЙ ЦЕПИ ПИТАНИЯ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ | |
1 Подсоедините C641 катушки зажигания. | |
2 Ведите положение ON. | |
3 Измерьте напряжение между штырем 1 разъема датчика TR, со стороны электропроводки, и «массой». | |
• Напряжение больше 10В? | |
→ Да | |
Перейдите к C6 | |
→ Нет | |
Перейдите к C5 | |
C5: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем PCM. | |
3 Измерьте сопротивление между штырем 1 разъема датчика TR, со стороны электропроводки, и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к C6 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
C6: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем PCM. | |
3 Установите коробку разветвителей для 104-штыревого модуля EEC - V. | |
4 Измерьте сопротивление между штырем 1 датчика TR, со стороны электропроводки, и штырем 71 коробки разветвителей для 104-штыревого модуля EEC - V, со стороны электропроводки. | |
• Сопротивление меньше 5 Ом ? | |
→ Да | |
Перейдите к C7 | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
C7: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА TR НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА (+) ПИТАНИЯ | |
1 Подсоедините Штекерный разъем PCM. | |
2 Выберите PARK. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырями 2, 3, 4, 5, 7, и 8 разъема датчика TR, со стороны жгута электропроводки, и «массой»: | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
Перейдите к C8 | |
→ Нет | |
Перейдите к C10 | |
C8: ПРОВЕРКА PCM НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА (+) АККУМУЛЯТОРА | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем PCM. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырями 2, 3, 4, 5, 7, и 8 разъема датчика TR, со стороны жгута электропроводки, и «массой»: | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
C9: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем PCM. | |
3 Отсоедините Плавкий предохранитель 39 (10 A). | |
4 Измерьте сопротивление между штырями 2, 3, 4, 5, 7, и 8 разъема датчика TR,со стороны жгута электропроводки, и «массой»: | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
C10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА TR НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Введите положение OFF. | |
2 Подсоедините Штекерный разъем PCM. | |
3 Отсоедините Плавкий предохранитель 39 (10А). | |
4 Измерьте сопротивление между штырями 2, 3, 4, 5, 7, и 8 разъема датчика TR, со стороны жгута электропроводки, и «массой»: | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к C11 | |
→ Нет | |
Перейдите к C9 | |
C11: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА TR | |
1 Подсоедините Плавкий предохранитель 39 (10А). | |
2 Измерьте сопротивление между нижеуказанными штырями разъема датчика TR, со стороны элемента: - стояночное положение P - штыри 6 и 5, 8 и 9 датчика TR - меньше 5 Ом - передача заднего хода R - штыри 1 и 4 датчика TR - меньше 5 Ом - нейтральное положение N - штыри 1 и 8 датчика TR - меньше 5 Ом - передача движения D - штыри 1 и 2 датчика TR - меньше 5 Ом - 2 передача - штыри 1 и 7 датчика TR - меньше 5 Ом - 1 передача - штыри 1 и 3 датчика TR - меньше 5 Ом | |
• Cопротивление соответствует ожидаемому диапазону? | |
→ Да | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый датчик TR. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ D: ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ЭЛЕКТРОННОГО УПРАВЛЕНИЯ ДАВЛЕНИЕМ (PCA)
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
ПРИМЕЧАНИЕ: Обратитесь к иллюстрации разъема жгута электропроводки коробки передач в блоке с ведущим мостом, предваряющей эти Pinpoint-тесты. | |
ПРИМЕЧАНИЕ: Извлеките и запишите все коды DTC. Перед вводом Управления состоянием на выходе (OSC) следует выполнить все необходимые действия по всем DTC датчика TR и OSS. | |
D1: НАСТРОЙКА ЭЛЕКТРОННОЙ ДИАГНОСТИКИ | |
1 Введите положение OFF. | |
2 Рычаг выбора передач в положении "P". | |
3 Перед продолжением действий удостоверьтесь в правильности установки разъема жгута электропроводки коробки передач в блоке с ведущим мостом, хорошем состоянии и правильности фиксации контактов в разъеме. | |
4 Установите манометр на 300 psi в порт для проверки давления в магистрали. | |
5 Подсоедините диагностический инструмент.Сканирующий прибор | |
6 Ведите положение START. | |
7 Запустите двигатель и дайте ему работать. | |
8 Введите следующий диагностический режим диагностического инструмента: Канал передачи данных по диагностике. | |
9 Введите следующий диагностический режим диагностического инструмента: PCM. | |
10 Введите следующий диагностический режим диагностического инструмента: Активные режимы управления. | |
11 Введите следующий диагностический режим диагностического инструмента: Управление состоянием на выходе (OSC). | |
12 Введите следующий диагностический режим диагностического инструмента: Режим Trans - Bench (Стендовый режим для коробки передач). | |
• Автомобиль вводит Стендовый режим? | |
→ Да | |
ОСТАНЬТЕСЬ в Стендовом режиме. Перейдите к D2 | |
→ Нет | |
ПОВТОРИТЕ процедуру, чтобы ВВЕСТИ Стендовый режим. Если автомобиль не вводит OSC, за информацией по диагностике PCM ОБРАТИТЕСЬ к Руководству по диагностике системы управления двигателем/ системы понижения токсичности выхлопа. | |
D2: ФУНКЦИОНАЛЬНАЯ ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА | |
1 Контрольный манометр. | |
2 Введите следующий диагностический режим диагностического инструмента: Параметр; PCA. | |
3 Выберите PCA | |
4 Увеличьте частоту вращения коленчатого вала двигателя до 1 500 об/мин и выше. | |
5 Выберите значение - 50, 70, 90, 110, 130 или 150 psi. | |
6 Нажмите "SEND". | |
7 Выберите другое значение "50-150 psi". | |
8 Нажмите "SEND". | |
9 Введите следующий диагностический режим диагностического инструмента: XXX. | |
10 Нажмите "SEND". | |
• Показание давления соответствует требуемому давлению? | |
→ Да | |
Сотрите коды DTC. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
Перейдите к D3 | |
D3: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ И МОДУЛЯ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА (+) АККУМУЛЯТОРА | |
1 Введите положение OFF. | |
2 Отсоедините Разъем жгута электропроводки коробки передач в блоке с ведущим мостом. | |
3 Визуально осмотрите все провода и штекерные разъемы на наличие повреждений. | |
4 Ведите положение ON. | |
5 Измерьте напряжение между штырем 7 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»; и между штырем 2 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой». | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
Перейдите к D4 | |
→ Нет | |
Перейдите к D5 | |
D4: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ АВТОМОБИЛЯ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем PCM. | |
3 Ведите положение ON. | |
4 Измерьте напряжение между штырем 7 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой»; и между штырем 2 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и «массой». | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
D5: ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО СИГНАЛА | |
1 Измерьте напряжение между штырем 7 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки, и штырем 2 разъема жгута электропроводки коробки передач в блоке с ведущим мостом, со стороны электропроводки. | |
2 Включите/ выключите электромагнитные клапаны, контролируя показания напряжения. | |
3 Введите следующий диагностический режим диагностического инструмента: Режим Trans - Bench (Стендовый режим для коробки передач). | |
4 Введите следующий диагностический режим диагностического инструмента: Параметр; PCA. | |
5 Выберите значение "50-150 psi". | |
6 Нажмите "SEND". | |
7 Выберите другое значение "50-150 psi". | |
8 Нажмите "SEND". | |
9 Введите следующий диагностический режим диагностического инструмента: XXX. | |
10 Нажмите «SEND». | |
• Напряжение изменяется? | |
→ Да | |
Перейдите к D6 | |
→ Нет | |
ПРОВЕРЬТЕ жгут электропроводки или PCM на наличие разрыва или короткого замыкания в электрической цепи. | |
D6: ПРОВЕРКА ВНУТРЕННЕГО ЖГУТА ЭЛЕКТРОПРОВОДКИ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем электромагнитного клапана PCA. | |
3 Измерьте сопротивление между штырем 2 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом), и «массой»; и между штырем 7 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом), и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к D7 | |
→ Нет | |
УСТАНОВИТЕ новый внутренний жгут электропроводки коробки передач в блоке с ведущим мостом. Проверьте правильность работы системы. | |
D7: ПРОВЕРКА ВНУТРЕННЕГО ЖГУТА ЭЛЕКТРОПРОВОДКИ КОРОБКИ ПЕРЕДАЧ В БЛОКЕ С ВЕДУЩИМ МОСТОМ НА НАЛИЧИЕ РАЗРЫВА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ | |
1 Измерьте сопротивление между штырем 2 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом), и штырем 2 разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом; и между штырем 7 разъема жгута электропроводки коробки передач в блоке с ведущим мостом (со стороны элемента, внутренний жгут электропроводки коробки передач в блоке с ведущим мостом), и штырем 7 разъема внутреннего жгута электропроводки коробки передач в блоке с ведущим мостом. | |
• Сопротивление меньше 5 Ом? | |
→ Да | |
Перейдите к D8 | |
→ Нет | |
УСТАНОВИТЕ новый внутренний жгут электропроводки коробки передач в блоке с ведущим мостом. Проверьте правильность работы системы. | |
D8: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КАТУШКИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА | |
1 Введите положение OFF. | |
2 Измерьте сопротивление между штырями электромагнитного клапана PCA и запишите результат. | |
• Находится ли сопротивление в диапазоне между 2.4 и 7.3 Ом? | |
→ Да | |
Перейдите к D9 | |
→ Нет | |
УСТАНОВИТЕ новый электромагнитный клапан PCA. Проверьте правильность работы системы. | |
D9: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Измерьте сопротивление между электромагнитным клапаном PCA и корпусом электромагнитного клапана и запишите результат. | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
За дополнительной информацией обратитесь к Диагностика по признаку неисправности имеющейся в этом разделе. , чтобы диагностировать проблемы с давлением. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый электромагнитный клапан PCA. ПРОВЕРЬТЕ правильность работы системы. |
PINPOINT-ТЕСТ E: ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВАЛА ТУРБИНЫ (TSS) И ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ ВТОРИЧНОГО ВАЛА (OSS)
СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
ПРИМЕЧАНИЕ: Обратитесь к иллюстрациям разъемов датчика частоты вращения вала турбины (TSS) и датчика частоты вращения вторичного вала (OSS), предваряющей эти Pinpoint-тесты. | |
E1: НАСТРОЙКА ЭЛЕКТРОННОЙ ДИАГНОСТИКИ | |
1 Перед продолжением действий удостоверьтесь в правильности установки разъема жгута электропроводки коробки передач в блоке с ведущим мостом, хорошем состоянии и правильности фиксации контактов в разъеме. | |
2 Подсоедините диагностический инструмент.Сканирующий прибор | |
3 Ведите положение ON. | |
4 Введите следующий диагностический режим диагностического инструмента: Канал передачи данных по диагностике. | |
5 Введите следующий диагностический режим диагностического инструмента: PCM. | |
6 Выберите режим Trans Priority (режим Приоритета коробки передач). | |
7 Выберите опцию PID/Data Monitor and Record (Мониторинг PID/данных и запись). | |
8 Выберите следующие параметры PID: TSS или OSS. | |
• Автомобиль вводит опцию Мониторинг PID/ данных и запись? | |
→ Да | |
ОСТАНЬТЕСЬ в режиме Мониторинг PID/ данных и запись. Перейдите к E2 | |
→ Нет | |
ПОВТОРИТЕ процедуру, чтобы ВВЕСТИ PID. Если автомобиль не вводит PID, за информацией по диагностике PCM ОБРАТИТЕСЬ к PCED. | |
E2: ПРОВЕРКА ЦИКЛА ДВИЖЕНИЯ | |
1 При контроле PID соответствующего датчика, управляйте автомобилем таким образом, чтобы коробка передач переключалась на более высокую передачу и на более низкую передачу через все передачи. | |
• PID скорости TSS или OSS увеличивается и уменьшается в соответствии с изменением частоты вращения двигателя и скорости автомобиля? | |
→ Да | |
Перейдите к E3 | |
→ Нет | |
Если PID скорости TSS или OSS не увеличивается и не уменьшается в соответствии с изменением частоты вращения двигателя и скорости автомобиля, ОСМОТРИТЕ жгут электропроводки автомобиля и датчик на наличие разрыва или короткого замыкания в электрической цепи или на наличие проблем в PCM или проблем внутренних электронных устройств. Перейдите к E4 | |
E3: ПРОВЕРКА ХАОТИЧНОСТИ СИГНАЛА В ЦИКЛЕ ДВИЖЕНИЯ | |
1 Контролируя PID соответствующего датчика, управляйте автомобилем таким образом, чтобы коробка передач переключалась на более высокую передачу и на более низкую передачу через все передачи. | |
• Сигнал PID скорости TSS или OSS имеет хаотический характер (падает до нуля или до значения, близкого к нулю, и приходит в норму)? | |
→ Да | |
Если сигнал датчика имеет хаотический характер, ОСМОТРИТЕ жгут электропроводки, датчик или штекерный разъем на наличие периодически проявляющейся проблемы. Перейдите к E4 | |
→ Нет | |
СОТРИТЕ все коды DTC. Отработайте процедуры OBD. | |
E4: ПРОВЕРКА МОДУЛЯ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ И ЖГУТА ЭЛЕКТРОПРОВОДКИ НА НАЛИЧИЕ ПОДАЧИ ПИТАНИЯ | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем датчика TSS. | |
3 Отсоедините Штекерный разъем датчика OSS. | |
4 Ведите положение ON. | |
5 Для TSS, измерьте напряжение между штырем 1 разъема датчика TSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема датчика TSS, со стороны электропроводки и «массой». | |
6 Для OSS, измерьте напряжение между штырем 1 разъема OSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема OSS, со стороны электропроводки и «массой». | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
Перейдите к E5 | |
→ Нет | |
Перейдите к E6 | |
E5: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА (+) АККУМУЛЯТОРА | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем PCM. | |
3 Ведите положение ON. | |
4 Для TSS, измерьте напряжение между штырем 1 разъема датчика TSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема датчика TSS, со стороны электропроводки и «массой». | |
5 Для OSS, измерьте напряжение между штырем 1 разъема OSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема OSS, со стороны электропроводки и «массой». | |
• Присутствует ли какое-либо напряжение? | |
→ Да | |
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
E6: ПРОВЕРКА ЗАЗЕМЛЕНИЯ МОДУЛЯ УПРАВЛЕНИЯ СИЛОВЫМ АГРЕГАТОМ И ЖГУТА ЭЛЕКТРОПРОВОДКИ | |
1 Введите положение OFF. | |
2 Подсоедините С415 РСМ. | |
3 Для TSS, измерьте сопротивление между штырем 1 разъема датчика TSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема датчика TSS, со стороны электропроводки и «массой». | |
4 Для OSS, измерьте сопротивление между штырем 1 разъема OSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема OSS, со стороны электропроводки и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
Перейдите к E8 | |
→ Нет | |
Перейдите к E7 | |
E7: ПРОВЕРКА ЖГУТА ЭЛЕКТРОПРОВОДКИ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Введите положение OFF. | |
2 Отсоедините Штекерный разъем PCM. | |
3 Для TSS, измерьте сопротивление между штырем 1 разъема датчика TSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема датчика TSS, со стороны электропроводки, и «массой». | |
4 Для OSS, измерьте сопротивление между штырем 1 разъема OSS, со стороны электропроводки, и «массой»; и между штырем 2 разъема OSS, со стороны электропроводки и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
УСТАНОВИТЕ новый PCM. ПРОВЕРЬТЕ правильность работы системы. | |
→ Нет | |
ОТРЕМОНТИРУЙТЕ соответствующую электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
E8: ПРОВЕРКА СОПРОТИВЛЕНИЯ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ДАТЧИКА TSS ИЛИ OSS. | |
1 Для TSS, измерьте сопротивление между штырем 1 разъема датчика TSS, со стороны элемента, и штырем 2 разъема датчика TSS, со стороны элемента. | |
2 Для OSS, измерьте сопротивление между штырем 1 разъема OSS, со стороны элемента, и штырем 2 разъема OSS, со стороны элемента. | |
3 Запишите результаты. Сопротивление должно быть следующим: - OSS 675 - 775 Ом при -20 ° C ( - 4 ° F) - OSS 800 - 920 Ом при 21 ° C (70 ° F) - OSS 1210 - 1390 Ом при 160 ° C (302 ° F) - TSS 273 - 333 Ом при -20 ° C ( - 4 ° F) - TSS 330 - 390 Ом при 21 ° C (70 ° F) - TSS 487 - 601 Ом при 160 ° C (302 ° F) | |
• Сопротивление соответствует спецификации для соответствующего датчика? | |
→ Да | |
Перейдите к E9 | |
→ Нет | |
УСТАНОВИТЕ новый датчик. ПРОВЕРЬТЕ правильность работы системы. | |
E9: ПРОВЕРКА ДАТЧИКОВ НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКАНИЯ НА «МАССУ» | |
1 Для TSS, измерьте сопротивление между штырем 1 разъема датчика TSS, со стороны элемента, и «массой». | |
2 Для OSS, измерьте сопротивление между штырем 1 разъема OSS, со стороны элемента, и «массой». | |
• Сопротивление больше 10 000 Ом? | |
→ Да | |
УСТАНОВИТЕ новый датчик TSS или OSS. Проверьте правильность работы системы. | |
→ Нет | |
За дополнительной информацией обратитесь к Диагностика по признаку неисправности имеющейся в этом разделе. , чтобы диагностировать проблемы с переключением передач или проблем в гидротрансформаторе. |
