Каталитический нейтрализатор (1.8L/2.0L) — снятие и установка

 Главная Форд Фокус 1998-2004 Двигатель и системы Выхлопная система Каталитический нейтрализатор (...

0

Снятие



1. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

2. Снимите теплозащитный экран.



3. Отсоедините каталитический нейтрализатор.

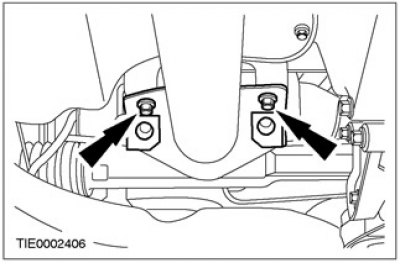

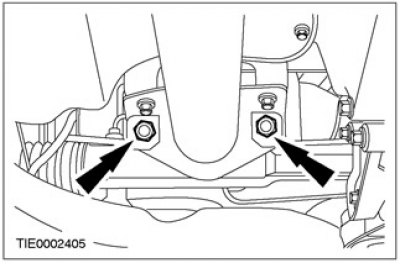

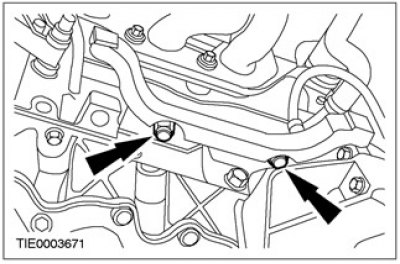

4. Снимите нижний опорный кронштейн.



5. Опустите автомобиль.

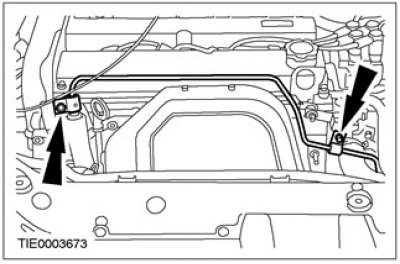

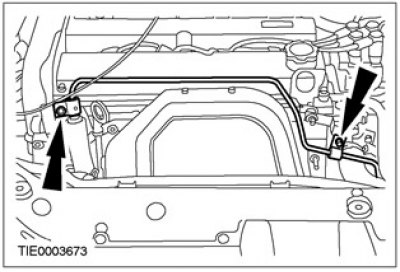

6. Отсоедините шланг высокого давления.

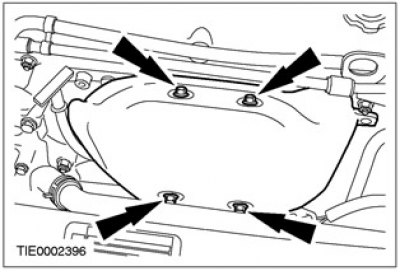

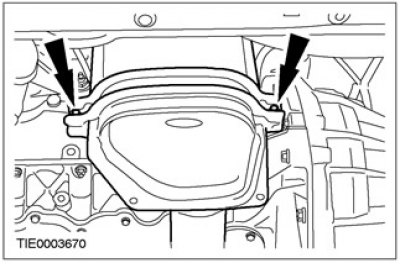

7. Снимите теплозащитный экран системы выпуска.

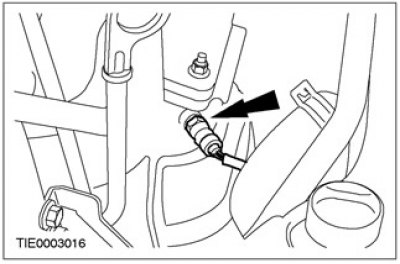

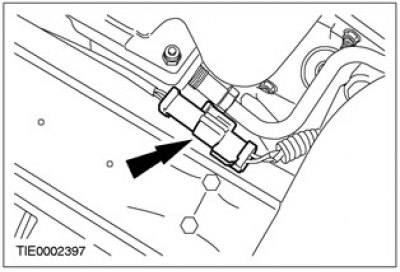

8. Расстыкуйте электрический разъем подогреваемого кислородного датчика (HO2S).



9. Снимите датчик HO2S.

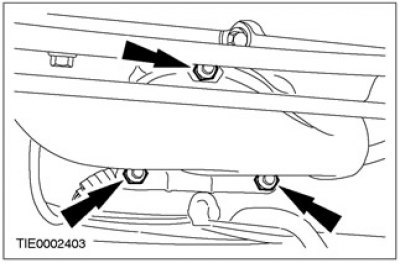

10. Отсоедините каталитический нейтрализатор. Отбракуйте гайки.




11. Поднимите и закрепите автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

12. Внимание: При снятом опорном хомуте каталитический нейтрализатор должен быть подперт.

Снимите каталитический нейтрализатор.
  • Снимите передний опорный хомут.
  • Отбракуйте прокладки.



Установка



Внимание: Несоблюдение этих указаний может привести к повреждению опорных кронштейнов и в результате к повреждению каталитического нейтрализатора.

1. Отпустите болты заднего опорного хомута таким образом, чтобы сопрягаемые поверхности соприкасались, позволяя хомуту перемещаться относительно кронштейна.



2. Установите каталитический нейтрализатор.


  • Используйте новую прокладку и гайки.
  • Установите, но не затягивайте гайки.



3. Подсоедините каталитический нейтрализатор к гибкой выпускной трубе, но не затягивайте.
  • Используйте новую прокладку.



4. Опустите автомобиль.

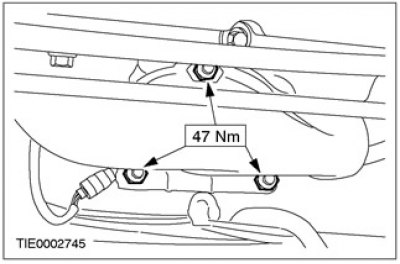

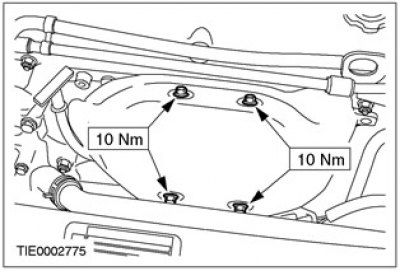

5. Затяните гайки.

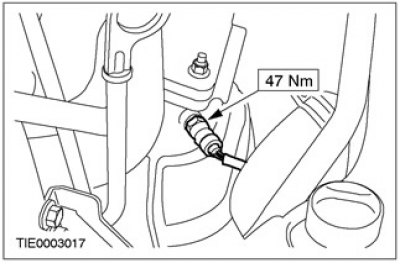

6. Установите подогреваемый кислородный датчик (HO2S).




7. Состыкуйте электрический разъем HO2S.

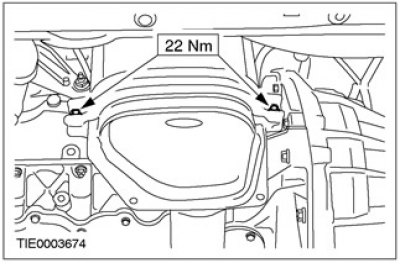

8. Установите теплозащитный экран выпускного коллектора.



9. Установите шланг высокого давления.



10. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

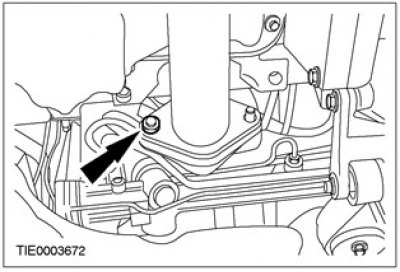

11. Выверните гайку.



12. Установите передний опорный хомут.

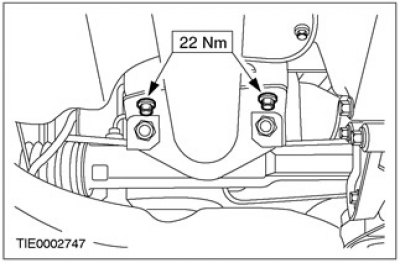

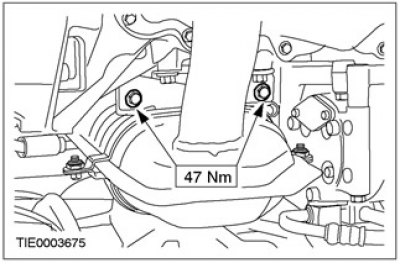

13. Затяните болты.

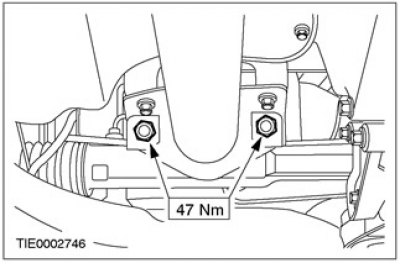

14. Установите, но не затягивайте нижний опорный кронштейн.



15. Установите гайки. Используйте новые гайки.



16. Затяните болты.

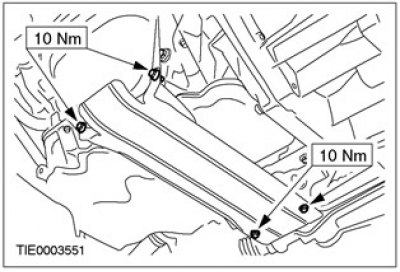

17. Установите теплозащитный экран.



18. Опустите автомобиль.
