| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| A1: CАМОПРОВЕРКА ВХОДНЫХ И ВЫХОДНЫХ СИГНАЛОВ CSM | |
| 1 Убедитесь в том, что двери, дверь/крышка багажного отделения и капот полностью открыты | |
| 2 Выполните самопроверку модуля CSM. За дополнительной информацией обратитесь к Самопроверка имеющейся в этом разделе.. | |
| • Все протестированные входные сигналы срабатывают правильно? | |
| → Да | |
| Для автомобилей с функцией сканирования салона, Перейдите к A2 Для автомобилей без функции санирования салона, ИЗВЛЕКИТЕ коды DTC. При отсутствии кодов DTC ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Если при открывании капота отсутствует звуковой сигнал системы противоугонной сигнализации, Перейдите к A6 | |
| Если звуковой сигнал системы противоугонной сигнализации не срабатывает, Перейдите к A9 | |
| Если лампы указателей поворота не мигают, Перейдите к A11 | |
| Если отсутствует ответный сигнал: | |
| Дистанционный передатчик За дополнительной информацией обратитесь к Разделу 501-14. | |
| Управления дверью с помощью ключа (переключатель включения/ выключения), Перейдите к A13 | |
| Дверного переключателя ламп освещения салона (переключатель включения/ выключения), Перейдите к A18 | |
| Управления задней дверью багажного отделения с помощью ключа (переключатель включения/ выключения), Перейдите к A19 | |
| Переключатель ламп освещения салона в задней двери багажного отделения Перейдите к A22 | |
| A2: ПРОВЕРКА ДАТЧИКОВ СКАНИРОВАНИЯ САЛОНА | |
| 1 Частично опустите стекло левой двери, затем включите противоугонную систему. | |
| 2 Выждите приблизительно одну минуту, затем проведите рукой над левым датчиком сканирования. | |
| 3 Поднимите стекло левой двери. Частично опустите стекло правой двери, затем включите противоугонную систему. | |
| 4 Выждите приблизительно одну минуту, затем проведите рукой над правым датчиком сканирования. | |
| • Выключение сигнализации выполнено по команде каждого из датчиков? | |
| → Да | |
| ИЗВЛЕКИТЕ коды DTC. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Перейдите к A3 | |
| A3: ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ ДАТЧИКОВ СКАНИРОВАНИЯ САЛОНА | |
| 1 Отсоедините C452 модуля CSM. | |
| 2 Отсоедините C453 левого датчика сканирования салона. | |
| 3 Отсоедините C454 правого датчика сканирования салона. | |

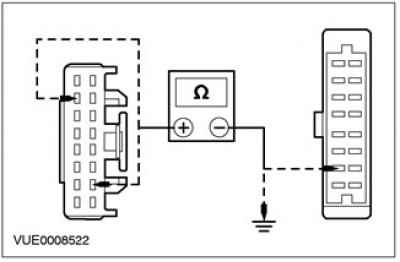

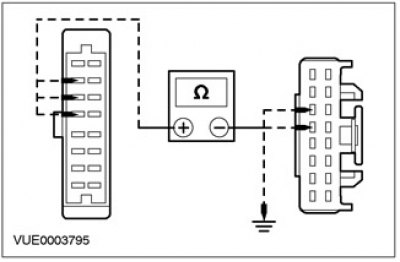

 | 4 Измерьте сопротивление между штырем 6 разъема C453 датчика сканирования салона, электрической цепи 8-GL10 (белой), со стороны электропроводки, и штырем 14 разъема C452 CSM, электрической цепи 8-GL10 (белой), со стороны электропроводки. - Измерьте сопротивление между штырем 7 разъема C453 датчика сканирования салона, электрической цепи 7-GL10 (желтой), со стороны электропроводки, и штырем 13 разъема C452 CSM, электрической цепи 7-GL1 (желтой), со стороны электропроводки. - Измерьте сопротивление между штырем 5 разъема C453 датчика сканирования салона, электрической цепи 31-GL10 (черной), со стороны электропроводки, и «массой». |
| • Сопротивление во всех случаях меньше 5 Ом? | |
| → Да | |
| Перейдите к A4 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую электропроводку датчика сканирования салона. ПРОВЕРЬТЕ правильность работы системы. | |
| A4: ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ ДАТЧИКА СКАНИРОВАНИЯ САЛОНА | |

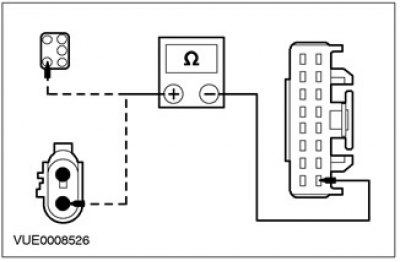

 | 1 Измерьте сопротивление между штырем 15 разъема C454 датчика сканирования салона, электрической цепи 31-GL17 (черной), со стороны электропроводки, и «массой». - Измерьте сопротивление между штырем 2 разъема C454 датчика сканирования салона, электрической цепи 7-GL17 (желто-красной), со стороны электропроводки, и штырем 13 разъема C452 CSM, электрической цепи 7-GL1 (желтой), со стороны электропроводки. |
| • Сопротивление во всех случаях меньше 5 Ом? | |
| → Да | |
| Перейдите к A5 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую электропроводку датчика сканирования салона. ПРОВЕРЬТЕ правильность работы системы. | |
| A5: ПРОВЕРКА ЭЛЕКТРОПРОВОДКИ ДАТЧИКА СКАНИРОВАНИЯ САЛОНА | |

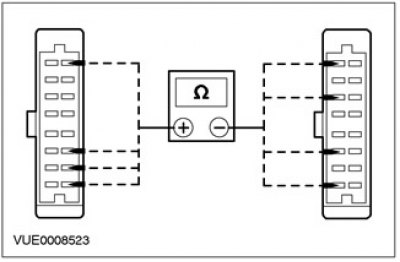

 | 1 Измерьте сопротивление между штырем 1 (серым), штырем 3 (голубым), штырем 14 (серо-красным), штырем 16 (красно-голубым) разъема C454 датчика сканирования салона, со стороны электропроводки, и штырем 8 (серым), штырем 9 (голубым), штырем 10 (серо-красным) и штырем 11 (красно-голубым) разъема C453 датчика сканирования салона, со стороны электропроводки. |
| • Сопротивление во всех случаях меньше 5 Ом? | |
| → Да | |
| ИЗВЛЕКИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый датчик сканирования салона. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ или УСТАНОВИТЕ новую электропроводку датчика сканирования салона. ПРОВЕРЬТЕ правильность работы системы. | |
| A6: ПРОВЕРКА СИГНАЛА ОТ ПЕРЕКЛЮЧАТЕЛЯ КАПОТА К МОДУЛЮ CSM | |
| 1 Отсоедините C452 модуля CSM. | |

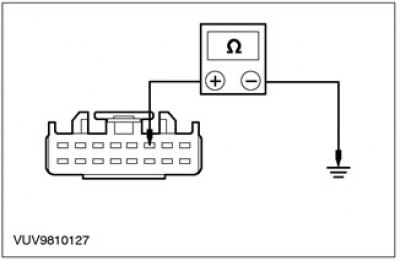

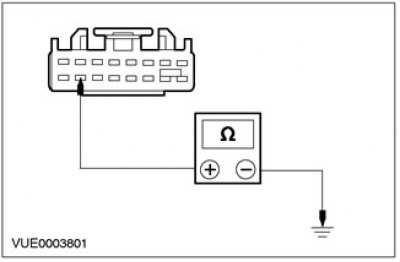

 | 2 Измерьте сопротивление между штырем 3 разъема C452 CSM, электрической цепи 31S-GL7A (черно-желтой), со стороны электропроводки, и «массой». Снимите показания при закрытом капоте и при открытом капоте. |
| • Сопротивление меньше 5 Ом при закрытом капоте и более 10 000 Ом при открытом капоте? | |
| → Да | |
| ИЗВЛЕКИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый модуль CSM, За дополнительной информацией обратитесь к Разделу 419-10. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Перейдите к A8 | |
| A7: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ КАПОТА | |
| 1 Отсоедините C897 переключателя капота. | |
 | 2 Измерьте сопротивление между штырями 1 и 2 разъема C897 переключателя капота, со стороны элемента. Снимите показания при нажатом и ненажатом штоке переключателя. |
| • Сопротивление меньше 5 Ом при ненажатом штоке переключателя и более 10 000 Ом при нажатом штоке переключателя? | |
| → Да | |
| Перейдите к A8 | |
| → Нет | |
| УСТАНОВИТЕ новый переключатель капота. ПРОВЕРЬТЕ правильность работы системы. | |
| A8: ПРОВЕРКА ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ КАПОТА | |
 | 1 Измерьте сопротивление между штырем 2 разъема C897 переключателя капота, электрической цепи 31-GL7 (черно-желтой), со стороны электропроводки, и «массой». |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL7 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL7 (черно-желтую). ПРОВЕРЬТЕ правильность работы системы. | |
| A9: ПРОВЕРКА СИГНАЛА ЗАЗЕМЛЕНИЯ, НАПРАВЛЕННОГО К ЗВУКОВОМУ СИГНАЛУ СИСТЕМЫ ПРОТИВОУГОННОЙ СИГНАЛИЗАЦИИ | |
| 1 Отсоедините C811 звукового сигнала системы противоугонной сигнализации. | |

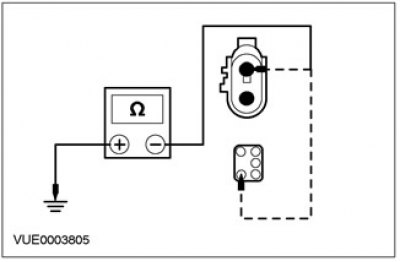

 | 2 Измерьте сопротивление между штырем разъема C811 системы противоугонной сигнализации, электрической цепи 29S-GL26 (оранжево-зеленой), со стороны электропроводки, и «массой». |
| • Напряжение больше 10 В? | |
| → Да | |
| ОЧИСТИТЕ и ПОДТЯНИТЕ КРЕПЛЕНИЕ опоры звукового сигнала системы противоугонной сигнализации. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый звуковой сигнал системы противоугонной сигнализации. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GL26 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
| A10: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-GL26 (ОРАНЖЕВО-ЗЕЛЕНОЙ) НА НАЛИЧИЕ РАЗРЫВА | |

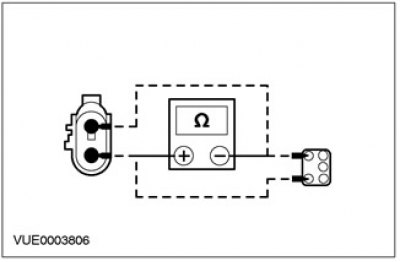

| 1 Измерьте сопротивление между штырем 1 разъема C811 звукового сигнала, электрической цепи 29S-GL26 (оранжево-зеленой), со стороны электропроводки, и штырем 8 разъема C452 CSM, со стороны жгута электропроводки. | |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| ИЗВЛЕКИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый модуль CSM. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 29S-GL26 (оранжево-голубую). ПРОВЕРЬТЕ правильность работы системы. | |
| A11: ПРОВЕРКА РАБОТЫ ЛАМП АВАРИЙНОЙ СВЕТОВОЙ СИГНАЛИЗАЦИИ | |
| 1 Задействуйте лампы аварийной световой сигнализации при помощи переключателя аварийной световой сигнализации. | |
| • Лампы аварийной световой сигнализации работают? | |
| → Да | |
| Перейдите к A12 | |
| → Нет | |
| За дополнительной информацией обратитесь к Разделу 417-01. | |
| A12: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S-LG8 (ЧЕРНО-ОРАНЖЕВОЙ) НА НАЛИЧИЕ РАЗРЫВА | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C452 CSM. | |
| 3 Отсоедините C458 переключателя аварийной световой сигнализации. | |

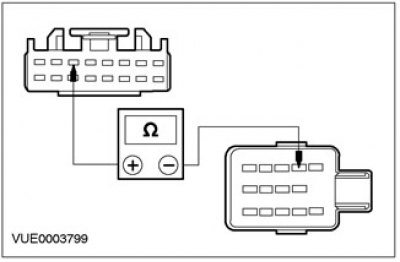

 | 4 Измерьте сопротивление между штырем 6 разъема C452 CSM, электрической цепи 31S-LG8 (черно-оранжевой), со стороны электропроводки, и штырем 5 разъема C458 переключателя аварийной световой сигнализации, со стороны электропроводки. |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый разъем CSM. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-LG8 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
| A13: ПРОВЕРКА РАБОТЫ ЗАМКОВ ДВЕРЕЙ | |
| 1 Задействуйте замки дверей при помощи ключа в двери водителя и в двери пассажира. | |
| • Замки запираются и отпираются правильно? | |
| → Да | |
| Перейдите к A14 | |
| → Нет | |
| За дополнительной информацией обратитесь к Разделу 501-14. | |
| A14: ПРОВЕРКА СИГНАЛА ОТ ЗАМКА ДВЕРИ К CSM | |
| 1 Отсоедините C452 CSM. | |

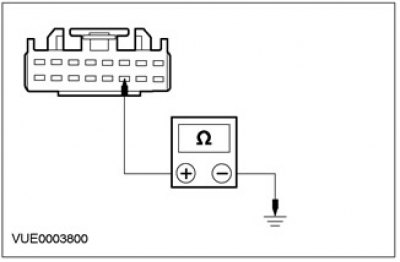

 | 2 Измерьте сопротивление между штырем 11 разъема C452 CSM, электрической цепи 31S-AA61B (со стороны водителя) или 31S-AA61A (со стороны пассажира) (черно-голубой), со стороны электропроводки, и «массой». Снимите показания во время запирания двери водителя и во время запирания двери пассажира. |
| • Сопротивление меньше 5 Ом во время запирания каждой из дверей? | |
| → Да | |
| Перейдите к A16 | |
| → Нет | |
| Перейдите к A15 | |
| A15: ПРОВЕРКА СИГНАЛА ОТПИРАНИЯ ДВЕРИ К CSM | |
 | 1 Измерьте сопротивление между штырем 15 разъема C452 CSM, электрической цепи 31S-AA62B (со стороны водителя), 31S-AA62A (со стороны пассажира) (черно-белой), со стороны электропроводки, и «массой». Снимите показания во время отпирания двери водителя и во время отпирания двери пассажира. |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| ПОДСОЕДИНИТЕ электрические разъемы и элементы. ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый CSM. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| Перейдите к A17 | |
| A16: ПРОВЕРКА СИГНАЛА ЗАПИРАНИЯ К ЗАМКУ ДВЕРИ | |
| 1 Отсоедините Неработающий замок двери. | |

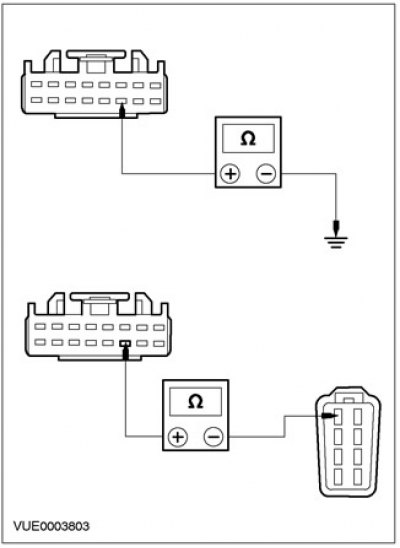

| 2 Измерьте сопротивление между штырем 11 разъема C452 CSM, электрической цепи 31S-AA61A (со стороны водителя), 31S-AA61 (со стороны пассажира) (черно-голубой), со стороны электропроводки, и штырем 5 неработающего замка двери, электрической цепи 31S-AA61 (черно-голубой), со стороны электропроводки. | |
 | 3 Измерьте сопротивление между штырем 11 разъема C451b CSM, электрической цепи 31S-AA61A (со стороны водителя), 31S-AA61 (со стороны пассажира) (черно-голубой), со стороны электропроводки, и «массой». |
| • Сопротивление во всех случаях меньше 5 Ом между разъемами и более 10 000 Ом относительно «массы»? | |
| → Да | |
| УСТАНОВИТЕ новый замок двери. За дополнительной информацией обратитесь к Разделу 501-14. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| A17: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОТПИРАНИЯ, НАПРАВЛЕННОЙ К ЭЛЕКТРОДВИГАТЕЛЮ | |
| 1 Отсоедините Неработающий замок двери. | |

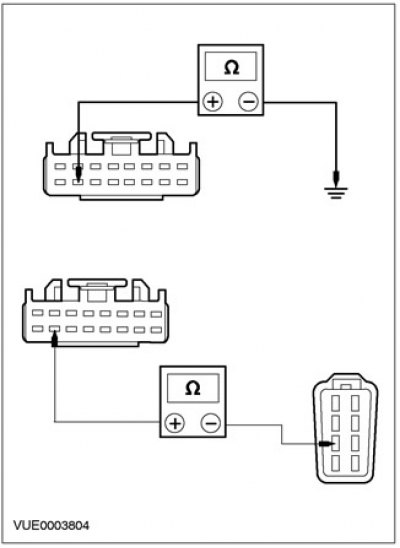

| 2 Измерьте сопротивление между штырем 15 разъема C452 CSM, электрической цепи 31S-AA62B (со стороны водителя), 31S-AA62A (со стороны пассажира) (черно-белой), со стороны электропроводки, и штырем 7 неработающего замка двери, электрической цепи 31S-AA62 (черно-белой), со стороны электропроводки. | |
 | 3 Измерьте сопротивление между штырем 15 разъема C452 CSM, электрической цепи 31S-AA62A (со стороны водителя, 31S-AA62 (со стороны пассажира) (черно-белой), со стороны электропроводки, и «массой». |
| • Сопротивление во всех случаях меньше 5 Ом между разъемами и более 10 000 Ом относительно «массы»? | |
| → Да | |
| УСТАНОВИТЕ новый замок двери. За дополнительной информацией обратитесь к Разделу 501-14. Проверьте правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь. ПРОВЕРЬТЕ правильность работы системы. | |
| A18: ПРОВЕРКА ОСВЕЩЕНИЯ САЛОНА | |
| 1 Установите переключатель ламп освещения салона в положение 12 SEC. Проверьте, правильно ли действует система освещения салона от проверяемой двери. | |
| • Система освещения салона функционирует исправно? | |
| → Да | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL8 (черно-желтую) (со стороны водителя), для других дверей: 31S-GL5B (черно-голубую) и для двери багажного отделения/ крышки багажного отделения: 31S-GL20. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| За дополнительной информацией обратитесь к Разделу 417-02. | |
| A19: ПРОВЕРКА РАБОТЫ ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ ПРОТИВОУГОННОЙ СИСТЕМЫ | |
| 1 Отсоедините C632 переключателя блокировки противоугонной системы двери багажного отделения. | |
 | 2 Измерьте сопротивление между штырем 2 разъема C800 или штырем 1 разъема C632 (для «универсала») переключателя блокировки противоугонной сигнализации двери багажного отделения/ крышки багажного отделения, электрической цепи 31-GL27 (черной), со стороны электропроводки, и «массой». |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| Перейдите к A20 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31-GL27 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
| A20: ПРОВЕРКА ПЕРЕКЛЮЧАТЕЛЯ БЛОКИРОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ/ КРЫШКИ БАГАЖНОГО ОТДЕЛЕНИЯ | |
 | 1 Измерьте сопротивление между штырями 2 и 3 разъема C800 переключателя блокировки противоугонной сигнализации двери багажного отделения/ крышки багажного отделения, или штырями 1 и 2 разъема C632 (для «универсала»), со стороны элемента. Снимите показания во время отпирания ключом двери багажного отделения/ крышки багажного отделения и после извлечения ключа из цилиндра замка. |
| • Сопротивление меньше 5 Ом во время отпирания ключом двери багажного отделения / крышки багажного отделения и более 10 000 Ом во всех остальных случаях? | |
| → Да | |
| Перейдите к A21 | |
| → Нет | |
| УСТАНОВИТЕ новый переключатель блокировки противоугонной системы двери багажного отделения/ крышки багажного отделения. ПРОВЕРЬТЕ правильность работы системы. | |
| A21: ПРОВЕРКА ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S-GL27 (ЧЕРНО-ОРАНЖЕВОЙ) НА НАЛИЧИЕ РАЗРЫВА | |
 | 1 Измерьте сопротивление между штырем 2 разъема C800 или штырем 2 разъема C632 (для «универсала»), со стороны электропроводки, и штырем 1 разъема C452 CSM, со стороны электропроводки. |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| ВЫЗОВИТЕ коды DTC. Если коды DTC отсутствуют, ПРОВЕРЬТЕ правильность работы системы. Если неисправность не устранена, УСТАНОВИТЕ новый модуль CSM. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL27 (черно-оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
| A22: ПРОВЕРКА ВКЛЮЧЕНИЯ ЛАМП ОСВЕЩЕНИЯ САЛОНА ОТ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ | |
| 1 Установите переключатель ламп освещения салона в положение 12 SEС. Задействуйте лампы освещения салона, открыв дверь багажного отделения/ крышку багажного отделения | |
| • Лампы освещения салона работают исправно? | |
| → Да | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31S-GL20 (черно-красную). ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| За дополнительной информацией обратитесь к Разделу 417-02. | |
