| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| A1: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА | |
| 1 Войдите в Режим самодиагностики центра информации и сообщений, Проверка номер один: включение сегментов. | |
| • Контрольная лампа температуры наружного воздуха включается? | |
| → Да | |
| Перейдите к A2 Перейдите к PINPOINT-ТЕСТУ A | |
| → Нет | |
| УСТАНОВИТЕ новый центр информации и сообщений. За дополнительной информацией обратитесь к Центр сообщений имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
| A2: ПРОВЕРЬТЕ ВХОДНОЙ СИГНАЛ ОТ ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА | |
| 1 Войдите в Режим самодиагностики центра информации и сообщений, Проверка номер шесть, состояние датчика входного сигнала температуры воздуха. | |
| • Дисплей датчика температуры наружного воздуха показывает значение в °C? | |
| → Да | |
| УСТАНОВИТЕ новый центр информации и сообщений. За дополнительной информацией обратитесь к Центр сообщений имеющейся в этом разделе. . | |
| → Нет | |
| Перейдите к A3 Перейдите к PINPOINT-ТЕСТУ A | |
| A3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 9-GE38 (КОРИЧНЕВУЮ/ЖЕЛТУЮ) НА РАЗРЫВ | |
| 1 Отсоедините Центр информации и сообщений - C467. | |
| 2 Отсоедините Датчик температуры наружного воздуха - C974. | |

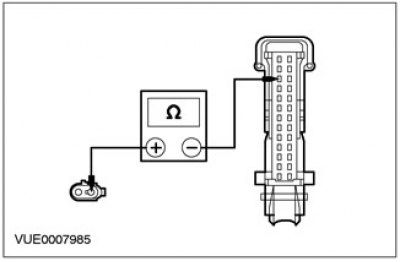

 | 3 С помощью цифрового мультиметра измерьте сопротивление между штырем 10 C467 центра информации и сообщений, электрической цепи 9-GE38 (коричневой/желтой) со стороны электропроводки, и штырем 2 C974 датчика температуры наружного воздуха, со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к A4 Перейдите к PINPOINT-ТЕСТУ A | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 9-GE38 (коричневую/желтую). ПРОВЕРЬТЕ правильность работы системы. | |
| A4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GE38 (БЕЛУЮ/ЧЕРНУЮ) НА РАЗРЫВ | |

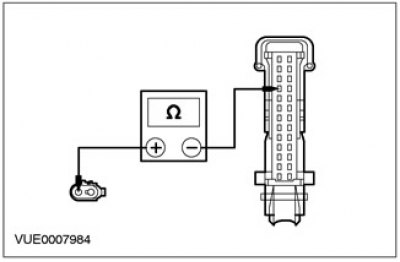

 | 1 С помощью цифрового мультиметра измерьте сопротивление между штырем 11 C467 центра информации и сообщений, электрической цепи 8-GE38 (белой/черной) со стороны электропроводки, и штырем 1 C974 датчика температуры наружного воздуха, со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый датчик температуры наружного воздуха. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 8-GE38 (белую/черную). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ B: КОНТРОЛЬНАЯ ЛАМПА ПОСТОЯННО ВКЛЮЧЕНА - ТЕМПЕРАТУРА НАРУЖНОГО ВОЗДУХА
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| B1: ПРОВЕРЬТЕ ВХОДНОЙ СИГНАЛ ОТ ДАТЧИКА ТЕМПЕРАТУРЫ НАРУЖНОГО ВОЗДУХА | |
| 1 Перед выполнением этой проверки удостоверьтесь в том, что температура наружного воздуха составляет более 5°C. | |
| 2 Войдите в Режим самодиагностики центра информации и сообщений, Проверка номер шесть, включение сегментов. | |
| • Датчик температуры наружного воздуха показывает значения выше 5°C? | |
| → Да | |
| УСТАНОВИТЕ новый центр информации и сообщений. За дополнительной информацией обратитесь к Центр сообщений имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый датчик температуры наружного воздуха. | |
PINPOINT-ТЕСТ C: КОНТРОЛЬНАЯ ЛАМПА НЕ РАБОТАЕТ - КОНТРОЛЬНАЯ ЛАМПА УРОВНЯ РАБОЧЕЙ ЖИДКОСТИ СТЕКЛООМЫВАТЕЛЯ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| C1: ПРОВЕРЬТЕ РАБОТУ КОНТРОЛЬНОЙ ЛАМПЫ УРОВНЯ РАБОЧЕЙ ЖИДКОСТИ СТЕКЛООМЫВАТЕЛЯ | |
| 1 Войдите в Режим самодиагностики центра информации и сообщений, Проверка номер один, Включение сегментов. | |
| • Контрольная лампа уровня рабочей жидкости стеклоомывателя включается? | |
| → Да | |
| Перейдите к C2 Перейдите к PINPOINT-ТЕСТУ C | |
| → Нет | |
| УСТАНОВИТЕ новый центр информации и сообщений. За дополнительной информацией обратитесь к Центр сообщений имеющейся в этом разделе. ПРОВЕРЬТЕ правильность работы системы. | |
| C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91S-GC8 (ЧЕРНУЮ/ОРАНЖЕВУЮ) НА РАЗРЫВ | |
| 1 Отсоедините Центр информации и сообщений - C467. | |
| 2 Отсоедините Переключатель уровня рабочей жидкости стеклоомывателя - C813. | |

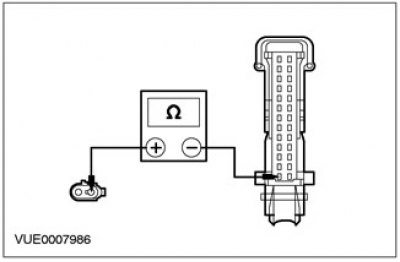

 | 3 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 C467 центра информации и сообщений, электрической цепи 91S-GC8 (черной/оранжевой) со стороны электропроводки, и штырем 1 C813 переключателя уровня рабочей жидкости стеклоомывателя, со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| Перейдите к C3 Перейдите к PINPOINT-ТЕСТУ C | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-GC8 (черную/оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
| C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 91-GC8 (ЧЕРНУЮ/ОРАНЖЕВУЮ) НА РАЗРЫВ | |
 | 1 С помощью цифрового мультиметра измерьте сопротивление между штырем 2 C813 переключателя уровня рабочей жидкости стеклоомывателя, электрической цепи 91-GC8 (черной/оранжевой) со стороны электропроводки и "массой". |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый переключатель уровня рабочей жидкости стеклоомывателя. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 91-GC8 (черную/оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ D: КОНТРОЛЬНАЯ ЛАМПА ПОСТОЯННО ВКЛЮЧЕНА - КОНТРОЛЬНАЯ ЛАМПА УРОВНЯ РАБОЧЕЙ ЖИДКОСТИ СТЕКЛООМЫВАТЕЛЯ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| D1: ПРОВЕРЬТЕ ВХОДНОЙ СИГНАЛ ОТ ПЕРЕКЛЮЧАТЕЛЯ НИЗКОГО УРОВНЯ РАБОЧЕЙ ЖИДКОСТИ В БАЧКЕ СТЕКЛООМЫВАТЕЛЯ | |
| 1 Убедитесь в том, что бачок стеклоомывателя заполнен водой. | |
| 2 Отсоедините Центр информации и сообщений - C467. | |
| 3 Отсоедините Переключатель уровня рабочей жидкости стеклоомывателя - C813. | |
 | 4 С помощью цифрового мультиметра измерьте сопротивление между штырем 1 C467 центра информации и сообщений, электрической цепи 91S-GC8 (черной/оранжевой) со стороны электропроводки и штырем 1 C813 переключателя уровня рабочей жидкости стеклоомывателя, со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| УСТАНОВИТЕ новый переключатель уровня рабочей жидкости стеклоомывателя. ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 91S-GC8 (черную/оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ E: ФУНКЦИЯ СРЕДНЕЙ СКОРОСТИ НЕ РАБОТАЕТ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| E1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GE21 (БЕЛУЮ) НА РАЗРЫВ | |
| 1 Отсоедините Центр информации и сообщений - C467. | |
| 2 Отсоедините Модуль управления силовым агрегатом (PCM) - C415. | |

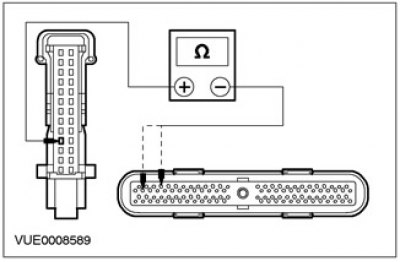

 | 3 С помощью цифрового мультиметра измерьте сопротивление между штырем 4 C467 центра информации и сообщений, электрической цепи 8-GE21 (белой), со стороны электропроводки, и штырем 28 C415 модуля управления силовым агрегатом (PCM), (бензиновые двигатели) / штырем 94 (дизельные двигатели) электрической цепи 8-RE22 (белой/зеленой) со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| ОБРАТИТЕСЬ К FDS 2000. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 8-GE21 (белую) или 8-RE22 (белую/зеленую). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ F: ФУНКЦИЯ МГНОВЕННОГО РАСХОДА ТОПЛИВА НЕ РАБОТАЕТ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| F1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 8-GH9 (БЕЛУЮ/СИНЮЮ) НА РАЗРЫВ | |
| 1 Отсоедините Центр информации и сообщений - C467. | |
| 2 Отсоедините Модуль управления силовым агрегатом (PCM) - C415. | |

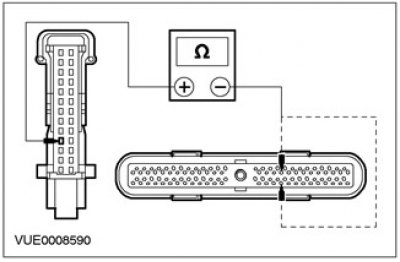

 | 3 С помощью цифрового мультиметра измерьте сопротивление между штырем 14 C467 центра информации и сообщений, электрической цепи 8-GH9 (белой/синей), со стороны электропроводки, и штырем 43 C415 модуля управления силовым агрегатом (PCM), (бензиновые двигатели) / штырем 95 (дизельные двигатели), электрической цепи 8-GH9 (белой/синей) со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| ОБРАТИТЕСЬ К FDS 2000. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 8-GH9 (белую/синюю). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ G: ФУНКЦИЯ ОСТАВШЕГОСЯ РАССТОЯНИЯ ДО ДОЗАПРАВКИ НЕ РАБОТАЕТ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| G1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 7-GE6 (ЖЕЛТУЮ) НА РАЗРЫВ | |
| 1 Отсоедините Центр информации и сообщений - C467. | |
| 2 Отсоедините Щиток приборов - C809. | |

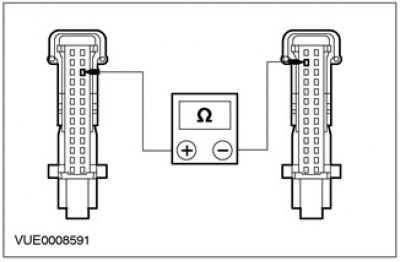

 | 3 С помощью цифрового мультиметра измерьте сопротивление между штырем 24 C467 центра информации и сообщений, электрической цепи 7-GE6 (желтой), со стороны электропроводки, и штырем 12 C809 щитка приборов, электрической цепи 7-GE6 (желтой) со стороны электропроводки. |
| • Сопротивление составляет менее 5 Ом? | |
| → Да | |
| За дополнительной информацией обратитесь к Разделу 413-01. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 7-GE6 (желтую). ПРОВЕРЬТЕ правильность работы системы. | |
