Примечание: Для выполнения всех электрических измерений используйте цифровой мультиметр.
PINPOINT-ТЕСТ E: ЭЛЕКТРОПРИВОД СИДЕНЬЯ НЕ РАБОТАЕТ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| E1: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ СИДЕНЬЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C715 переключателя управления неработающим электроприводом сиденья. | |
| 3 Ведите положение ON. | |

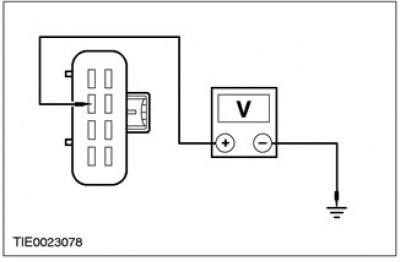

 | 4 Измерьте напряжение между штырем 2 C715 переключателя управления электроприводом сиденья, электрической цепи 29-AH6 (оранжево-желтой), со стороны жгута электропроводки, и "массой". |
| • Напряжение больше 10 В? | |
| → Да | |
| Перейдите к E2 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 29-AH6 (оранжево-желтую). ПРОВЕРЬТЕ правильность работы системы. | |
| E2: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОПРИВОДОМ СИДЕНЬЯ | |
| 1 Введите положение OFF. | |

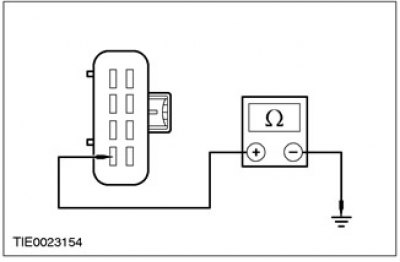

 | 2 Измерьте сопротивление между штырем 3 C715 переключателя управления электроприводом сиденья, электрической цепи 31-AH6 (черной), со стороны жгута электропроводки, и "массой". |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| Перейдите к E3 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31-AH6 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
| E3: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ОПУСКАНИЯ, ПОДАВАЕМОГО НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ | |
| 1 Подсоедините C715 переключателя управления неработающим электроприводом сиденья. | |
| 2 Отсоедините C761 неработающего электродвигателя регулировки высоты сиденья. | |
| 3 Ведите положение ON. | |
| 4 Переведите переключатель управления электроприводом сиденья в положение ОПУСКАНИЯ. | |
 | 5 Измерьте напряжение между штырем 1 C761 электродвигателя регулировки высоты сиденья, электрической цепи 32-AH10 (бело-черной), со стороны жгута электропроводки, и "массой". |
| • Напряжение больше 10 В? | |
| → Да | |
| Перейдите к E4 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 32-AH10 (бело-черную). ПРОВЕРЬТЕ правильность работы системы. | |
| E4: ПРОВЕРКА НАПРЯЖЕНИЯ В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПОДНИМАНИЯ, ПОДАВАЕМОГО НА ЭЛЕКТРОДВИГАТЕЛЬ РЕГУЛИРОВКИ ВЫСОТЫ СИДЕНЬЯ | |
| 1 Переведите переключатель управления электроприводом сиденья в положение ПОДНИМАНИЯ. | |
 | 2 Измерьте напряжение между штырем 2 C761 электродвигателя регулировки высоты сиденья, электрической цепи 33-AH10 (желто-черной), со стороны жгута электропроводки, и "массой". |
| • Напряжение больше 10 В? | |
| → Да | |
| УСТАНОВИТЕ новый электродвигатель регулировки высоты сиденья ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 33-AH10 (желто-черную). ПРОВЕРЬТЕ правильность работы системы. | |
PINPOINT-ТЕСТ F: ОБОГРЕВ СИДЕНЬЯ НЕ РАБОТАЕТ
| СОСТОЯНИЯ | ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ |
| F1: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА ПЕРЕКЛЮЧАТЕЛЬ ОБОГРЕВА СИДЕНЬЯ | |
| 1 Ведите положение ON. | |
| 2 Нажмите на переключатель обогрева сиденья. | |
| • Светодиод переключателя обогрева сиденья горит? | |
| → Да | |
| Перейдите к F2 | |
| → Нет | |
| Перейдите к F6 | |
| F2: ПРОВЕРКА НАПРЯЖЕНИЯ, ПОДАВАЕМОГО НА КОВРИКИ НЕРАБОТАЮЩЕГО ОБОГРЕВА СИДЕНЬЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C30 или C31 неработающего обогрева сиденья. | |
| 3 Ведите положение ON. | |
| 4 Нажмите на переключатель обогрева сиденья. | |

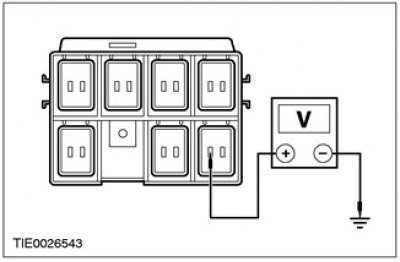

 | 5 Измерьте напряжение между: – Штырем 5 C30 обогрева подушки сиденья водителя, электрической цепи 15S-HC8 (зелено-красной), со стороны электропроводки, и "массой". – Штырем 5 C31 обогрева подушки сиденья пассажира, электрической цепи 15S-HC11 (зелено-белой), со стороны электропроводки, и "массой". |
| • Напряжение больше 10 В? | |
| → Да | |
| Перейдите к F3 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC8 (зелено-красную) или электрическую цепь 15S-HC11 (зелено-белую). ПРОВЕРЬТЕ правильность работы системы. | |
| F3: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ КОВРИКА ОБОГРЕВА ПОДУШКИ СИДЕНЬЯ | |
| 1 Введите положение OFF. | |

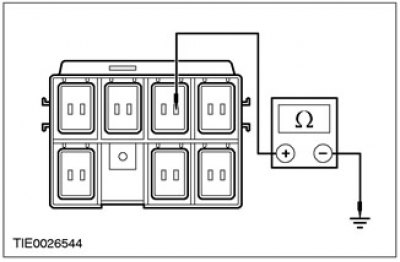

 | 2 Измерьте сопротивление между: – Штырем 12 C30 неработающего обогрева спинки сиденья водителя, электрической цепи 31-HC8 (черной), со стороны электропроводки, и "массой". – Штырем 12 C31 неработающего обогрева спинки сиденья пассажира, электрической цепи 31-HC11 (черной), со стороны электропроводки, и "массой". |
| • Сопротивление меньше 5 Ом? | |
| → Да | |
| Перейдите к F4 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31-HC8 (черную) или электрическую цепь 31-HC11 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
| F4: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОВРИКА ОБОГРЕВА ПОДУШКИ СИДЕНЬЯ | |

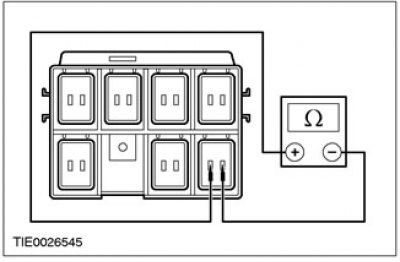

 | 1 Измерьте сопротивление нагревательных элементов между: – Штырем 5 C30 неработающего обогрева подушки сиденья водителя, электрической цепи 15S-HC8 (зелено-красной), со стороны элемента, и штырем 6 C30 неработающего обогрева подушки сиденья, электрической цепи 15S-HC7 (зелено-голубой), со стороны элемента. – Штырем 5 C31 неработающего обогрева подушки сиденья пассажира, электрической цепи 15S-HC11 (зелено-белой), со стороны элемента, и штырем 6 C31 неработающего обогрева подушки сиденья, электрической цепи 15S-HC10 (зелено-оранжевой), со стороны элемента. |
| • Сопротивление равно 9 Ом (сопротивление одиночного коврика обогрева)? | |
| → Да | |
| Перейдите к F5 | |
| → Нет | |
| УСТАНОВИТЕ новый коврик обогрева. ПРОВЕРЬТЕ правильность работы системы. | |
| F5: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ КОВРИКА ОБОГРЕВА СПИНКИ СИДЕНЬЯ | |

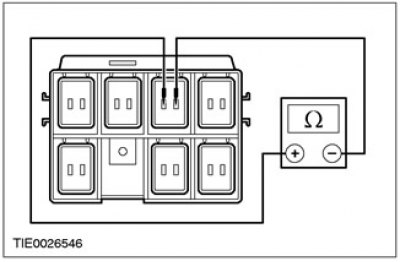

 | 1 Измерьте сопротивление нагревательных элементов между: – Штырем 11 C30 неработающего обогрева спинки сиденья водителя, электрической цепи 15S-HC7 (зелено-голубой), со стороны элемента, и штырем 12 C30 неработающего обогрева спинки сиденья, электрической цепи 31-HC8 (черной), со стороны элемента. – Штырем 11 C31 неработающего обогрева спинки сиденья пассажира, электрической цепи 15S-HC10 (зелено-оранжевой), со стороны элемента, и штырем 12 C31 неработающего обогрева спинки сиденья, электрической цепи 31-HC11 (черной), со стороны элемента. |
| • Сопротивление равно 9 Ом (сопротивление одиночного коврика отопителя)? | |
| → Да | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 15S-HC7 (зелено-голубую) или электрическую цепь 15S-HC10 (зелено-оранжевую). ПРОВЕРЬТЕ правильность работы системы. | |
| → Нет | |
| УСТАНОВИТЕ новый коврик обогрева. ПРОВЕРЬТЕ правильность работы системы. | |
| F6: ПРОВЕРКА НАПРЯЖЕНИЯ ЗАЖИГАНИЯ НА ПЕРЕКЛЮЧАТЕЛЕ ОБОГРЕВА СИДЕНЬЯ | |
| 1 Введите положение OFF. | |
| 2 Отсоедините C694 или C695 переключателя неработающего обогрева сиденья. | |
| 3 Ведите положение ON. | |
 | 4 Измерьте напряжение между: – Штырем 2 C694 переключателя неработающего обогрева сиденья водителя, электрической цепи 15-HC6 (зелено-желтой), со стороны электропроводки, и "массой". – Штырем 2 C695 переключателя неработающего обогрева сиденья пассажира, электрической цепи 15-HC6 (зелено-черной), со стороны электропроводки, и "массой". |
| • Напряжение больше 10 В? | |
| → Да | |
| Перейдите к F7 | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 15-HC6 (зелено-желтую) или электрическую цепь 15-HC9 (зелено-черную). ПРОВЕРЬТЕ правильность работы системы. | |
| F7: ПРОВЕРКА ЦЕЛОСТНОСТИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА СИДЕНЬЯ | |
| 1 Введите положение OFF. | |
 | 2 Измерьте сопротивление между: – Штырем 4 C694 переключателя неработающего обогрева сиденья водителя, электрической цепи 31-LH29 (черной), со стороны электропроводки, и "массой". – Штырем 4 C695 переключателя неработающего обогрева сиденья пассажира, электрической цепи 31-LH43 (черной), со стороны электропроводки, и "массой". |
| • Сопротивление меньше 5 Ом. | |
| → Да | |
| Проверьте наличие жалобы клиента. | |
| → Нет | |
| ОТРЕМОНТИРУЙТЕ электрическую цепь 31-LH29 (черную) или электрическую цепь 31-LH43 (черную). ПРОВЕРЬТЕ правильность работы системы. | |
