Задний бампер (универсал) — снятие и установка

0

Общее оборудование:

• Электрическая дрель
• Сверло 5 мм
• Фреза для отверстия 29 мм
• Фреза для отверстия 35 мм
• Фреза для отверстия 70 мм

Снятие

Все автомобили

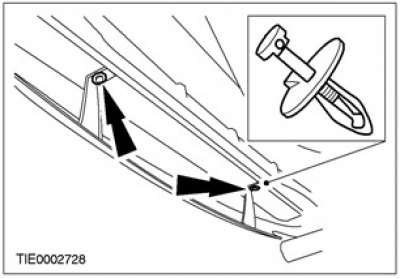

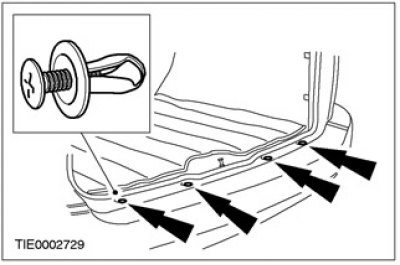

1. Снимите верхние нажимные штифтовые фиксаторы.

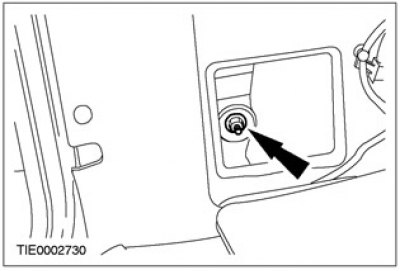

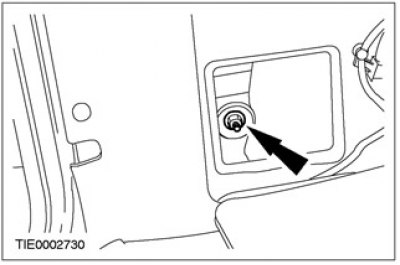

2. Снимите вставки боковых панелей грузового отделения отделки с обеих сторон.

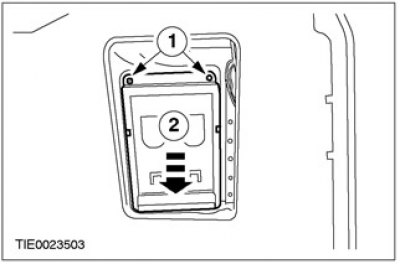

• 1. Выверните винты.
• 2. Переместите вставку боковой панели отделки вниз.

3. Снимите гайки бокового крепления бамперов с обеих сторон.



4. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

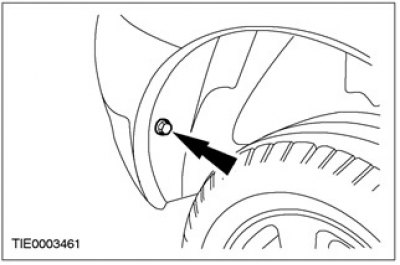

5. Отсоедините бампер от брызговиков крыльев с обеих сторон.

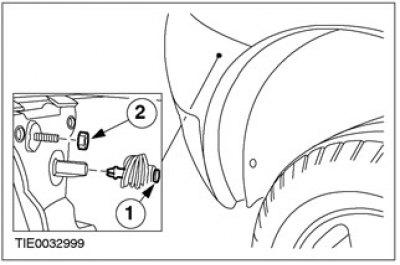

6. Отсоедините бампер от крыльев с обеих сторон.

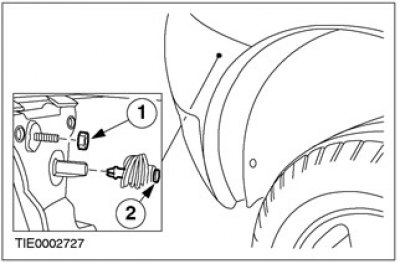

• 1. Снимите гайку.
• 2. Снимите зажим.

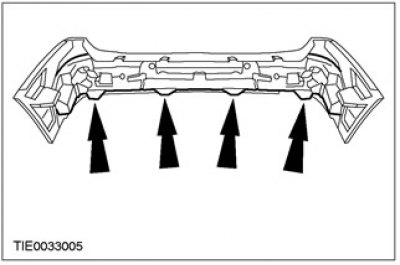

7. Снимите нижние нажимные штифтовые фиксаторы.



8. Опустите автомобиль.

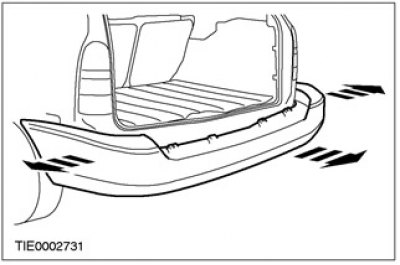

9. Внимание: Концы бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.


Отсоедините бампер. Отсоедините зажимы.



Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.

10. Примечание: Воспользовавшись помощью другого техника, подоприте бампер.

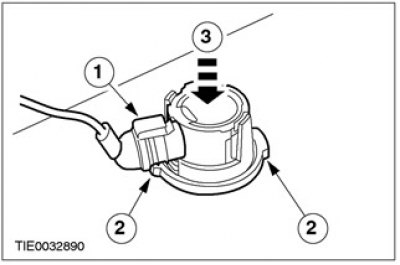

Снимите датчики системы помощи при парковке.

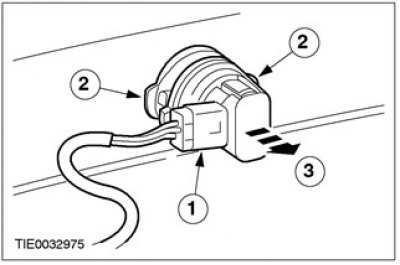

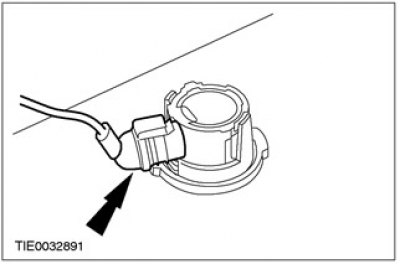

• 1. Рассоедините штекерный разъем.
• 2. Нажмите на стопорные элементы.
• 3. Протолкните датчик через бампер.

Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.

11. Примечание: Воспользовавшись помощью другого техника, подоприте бампер.

Примечание: Если не устанавливаете новые крышки или корпуса датчиков, извлеките их из бампера.

Снимите датчики системы помощи при парковке.

• 1. Рассоедините штекерный разъем.
• 2. Нажмите на стопорные элементы.
• 3. Снимите датчик.

Автомобили с системой помощи при парковке


12. Примечание: Воспользовавшись помощью другого техника, подоприте бампер.

Примечание: Для наглядности бампер показан снятым.

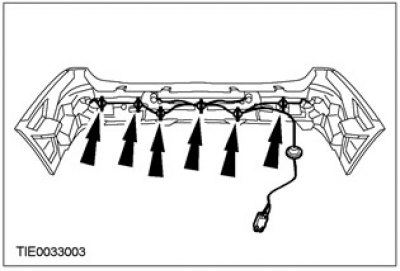

Отсоедините жгут электропроводки датчиков системы помощи при парковке от наполнителя бампера.



13. Примечание: Для наглядности бампер показан снятым.

Снимите наполнитель бампера.



Все автомобили

14. Снимите бампер.

Установка

Автомобили с системой помощи при парковке

1. Установите наполнитель бампера.



2. Установите бампер.




Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.

3. Примечание: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.

Примечание: Шаблоны показаны для справок.

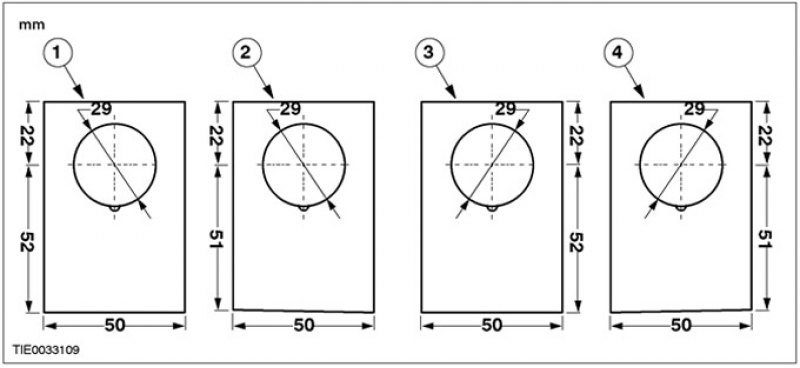

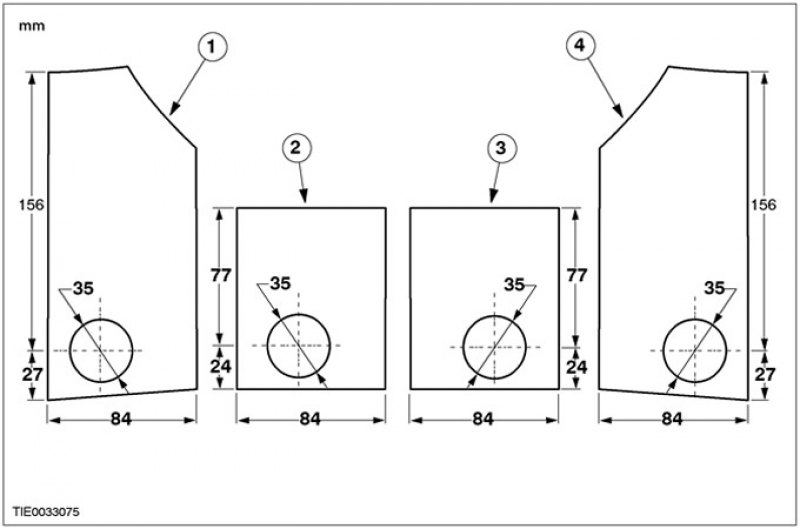

Вырежьте шаблоны расположения датчиков системы помощи при парковке.

• 1. Левый наружный шаблон.
• 2. Левый внутренний шаблон.
• 3. Правый внутренний шаблон.
• 4. Правый наружный шаблон.

4. Примечание: Для наглядности бампер показан снятым.

Примечание: Отметьте положение верхнего и нижнего краев шаблонов.

Примечание: Позиционный допуск ± 5 мм.

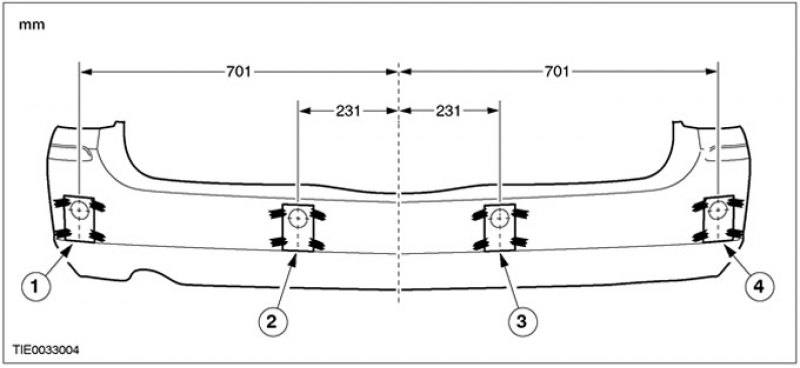

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на бампере, как показано на рисунке.

• 1. Левый наружный шаблон.
• 2. Левый внутренний шаблон.
• 3. Правый внутренний шаблон.
• 4. Правый наружный шаблон.

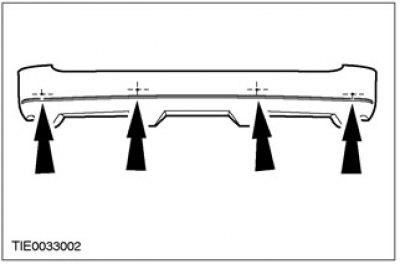

5. Используя подходящий кернер и молоток, отметьте расположение отверстий для установки датчиков системы помощи при парковке.

6. Примечание: Для наглядности бампер показан снятым.

Используя подходящую электрическую дрель и фрезу для отверстия 35 мм , прорежьте бампер (+2 мм, -0.0 мм).

• 1. Левое наружное отверстие.
• 2. Левое внутреннее отверстие.
• 3. Правое внутреннее отверстие.
• 4. Правое наружное отверстие.

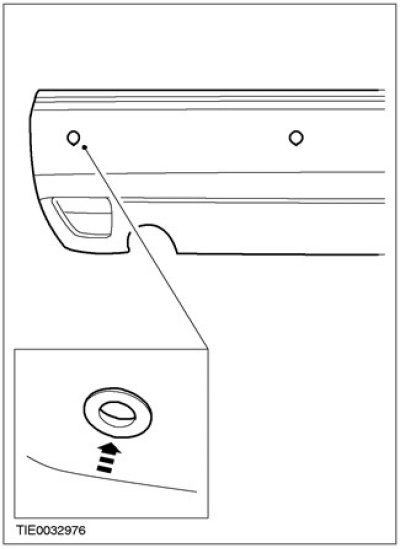

7. Используя подходящий круглый напильник, сделайте в бампере канавки для установки крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).



8. Внимание: Концы бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.

Снимите бампер. Отсоедините зажимы.



9. Снимите наполнитель бампера.



10. Примечание: Воспользовавшись помощью другого техника, закрепите наполнитель бампера, используя в качестве опоры подходящие деревянные бруски.

Примечание: Используйте в качестве направляющих отверстия, сделанные при вырезке отверстий для установки датчиков системы помощи при парковке.

Используя подходящую электрическую дрель и фрезу для отверстия 70 мм , прорежьте наполнитель бампера.

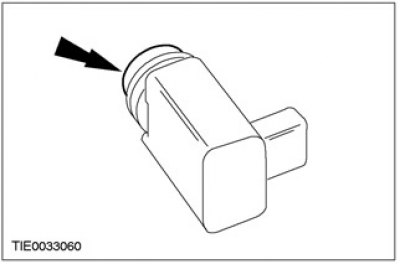

11. Установите кольца датчиков системы помощи при парковке.



12. Установите датчики системы помощи при парковке.

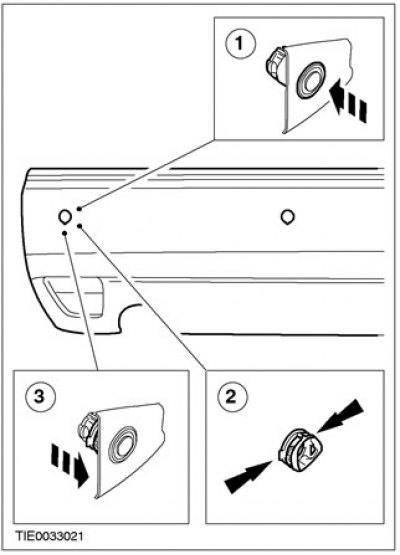

• 1. Установите датчик.
• 2. Нажмите на стопорные элементы.
• 3. Установите зажим.

Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.

13. Примечание: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.

Примечание: Шаблоны показаны для справок.

Вырежьте шаблоны расположения датчиков системы помощи при парковке.

• 1. Левое наружное отверстие.
• 2. Левое внутреннее отверстие.
• 3. Правое внутреннее отверстие.
• 4. Правое наружное отверстие.

14. Примечание: Для наглядности бампер показан снятым.

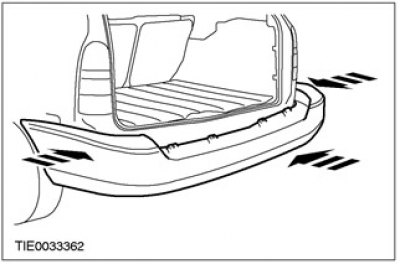

Примечание: Отметьте положение нижних краев шаблонов.

Примечание: Позиционный допуск ± 5 мм.

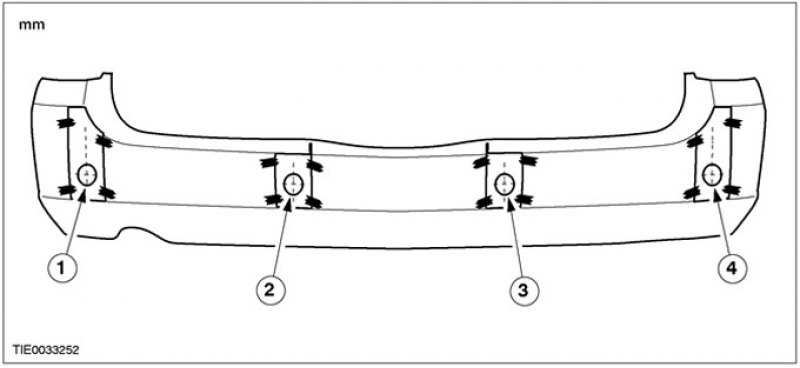

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на бампере, как показано на рисунке.

• 1. Левое наружное отверстие.
• 2. Левое внутреннее отверстие.
• 3. Правое внутреннее отверстие.
• 4. Правое наружное отверстие.

15. Примечание: Для наглядности бампер показан снятым.

Используя подходящую электрическую дрель и фрезу для отверстия 29 мм , прорежьте бампер.

• 1. Левое наружное отверстие.
• 2. Левое внутреннее отверстие.
• 3. Правое внутреннее отверстие.
• 4. Правое наружное отверстие.

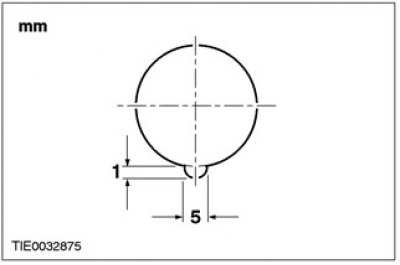

16. Используя подходящий круглый напильник, сделайте в бампере канавки для установки крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).



17. Внимание: Концы бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.

Снимите бампер. Отсоедините зажимы.



18. Снимите наполнитель бампера.



19. Примечание: Воспользовавшись помощью другого техника, закрепите наполнитель бампера, используя в качестве опоры подходящие деревянные бруски.

Примечание: Используйте в качестве направляющих отверстия, сделанные при вырезке отверстий для установки датчиков системы помощи при парковке.

Используя подходящую электрическую дрель И a фрезу для отверстия 70 мм , прорежьте наполнитель бампера.



20. Установите кольца датчиков системы помощи при парковке.

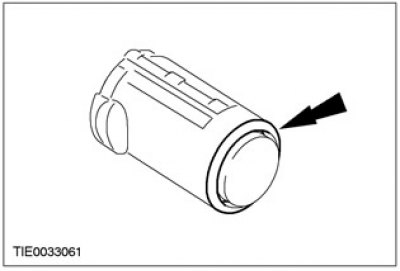

21. Примечание: Отметьте разницу между крышками внутренних и наружных датчиков системы помощи при парковке.

Примечание: Удостоверьтесь в том, что крышки датчиков системы помощи при парковке установлены заподлицо с бампером.

Установите крышки датчиков системы помощи при парковке.

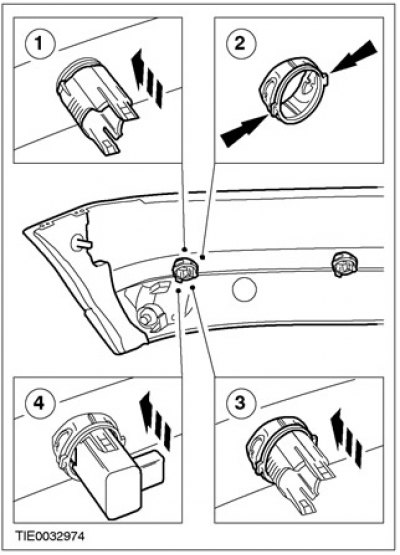

22. Установите датчики системы помощи при парковке.

• 1. Установите корпус.
• 2. Нажмите на стопорные элементы.
• 3. Установите зажим.
• 4. Установите датчик.

Автомобили с системой помощи при парковке

23. Установите наполнитель бампера.



24. Примечание: Воспользовавшись помощью другого техника, подоприте бампер.

Примечание: Для наглядности бампер показан снятым.

Подсоедините жгут электропроводки датчиков системы помощи при парковке к наполнителю бампера.



25. Примечание: Воспользовавшись помощью другого техника, подоприте бампер.

Состыкуйте штекерные разъемы датчиков системы помощи при парковке.



Все автомобили

26. Установите бампер.



27. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

28. Установите нижние нажимные штифтовые фиксаторы.



29. Подсоедините бампер к крыльям с обеих сторон.

• 1. Установите зажим.
• 2. Установите гайку.

30. Подсоедините бампер к брызговикам крыльев с обеих сторон.



31. Установите гайки бокового крепления бампера с обеих сторон.



32. Установите вставки боковых панелей отделки грузового отделения с обеих сторон.

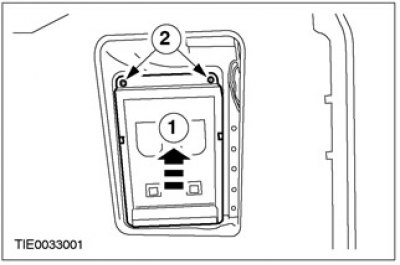

• 1. Переместите вставку боковой панели отделки вверх.
• 2. Установите винты.

33. Установите верхние нажимные штифтовые фиксаторы
