- Электрическая дрель
- Сверло 5 мм
- Фреза для отверстия 29 мм
- Фреза для отверстия 35 мм
- Фреза для отверстия 70 мм
Снятие
Все автомобили
1. Снимите верхние нажимные штифтовые фиксаторы.
2. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

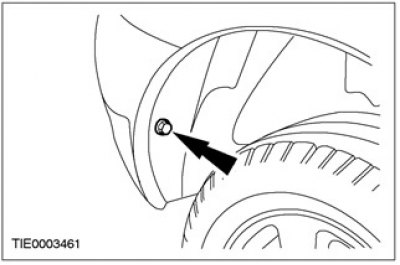

3. Отсоедините облицовку бампера от брызговиков крыльев с обеих сторон.

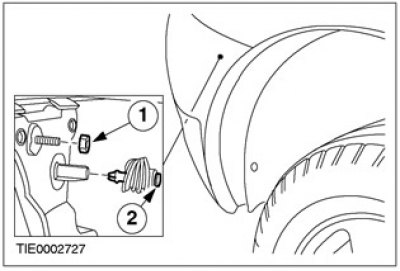

4. Отсоедините облицовку бампера от крыльев с обеих сторон.
- 1. Снимите гайку.
- 2. Снимите зажим.

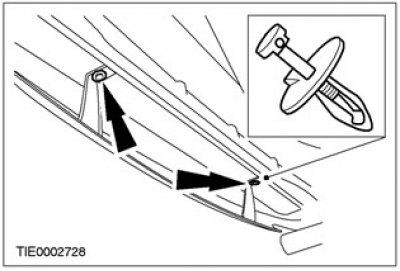

5. Снимите нижние нажимные штифтовые фиксаторы.
6. Опустите автомобиль.
7.
Внимание: Концы облицовки бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.
Примечание: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

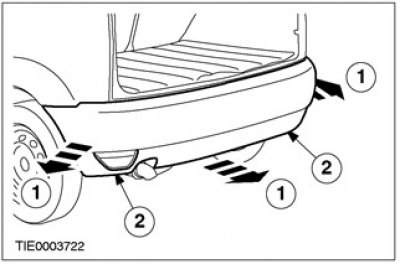

Отсоедините облицовку бампера от крыльев.
- 1. Снимите зажимы.
- 2. Рассоедините штекерные разъемы противотуманных фонарей и фонарей заднего хода (при наличии).
Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.
8.
Примечание: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

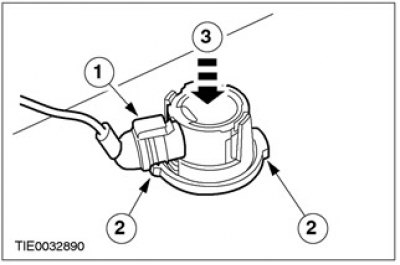

Снимите датчики системы помощи при парковке.
- 1. Рассоедините штекерный разъем.
- 2. Нажмите на стопорные элементы.
- 3. Протолкните датчик через облицовку бампера.
9. Отсоедините наполнитель бампера.
10.
Примечание: Для наглядности наполнитель бампера показан снятым.
Снимите наполнитель бампера.
- Отсоедините жгут электропроводки датчиков системы помощи при парковке от наполнителя бампера.
Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.
11.
Примечание: Если не устанавливаете новые крышки или корпуса датчиков, извлеките их из облицовки бампера.
Примечание: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

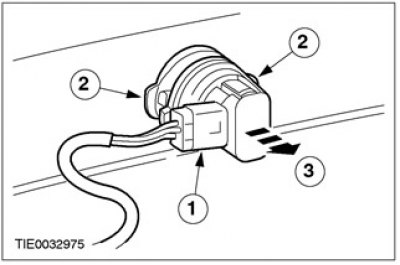

Снимите датчики системы помощи при парковке.
- 1. Рассоедините штекерный разъем.
- 2. Нажмите на стопорные элементы.
- 3. Снимите датчик.
Все автомобили
12. Снимите облицовку бампера.
Установка
Автомобили с системой помощи при парковке, изготовленные вплоть до 10.2001 г.
1.
Примечание: На этой стадии не затягивайте полностью гайки.

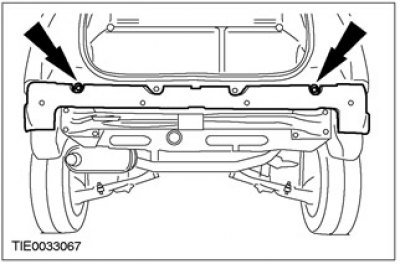

Установите наполнитель бампера.
2. Установите облицовку бампера.
3.
Примечание: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.
Примечание: Шаблоны показаны для справок.

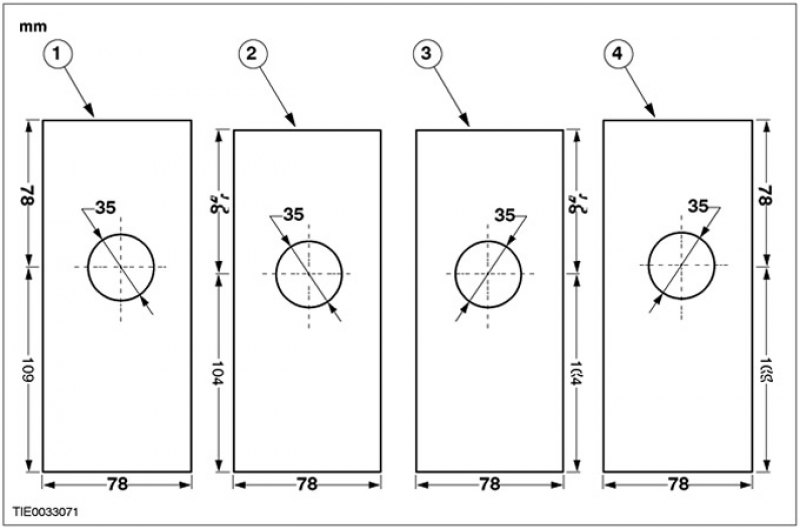

Вырежьте шаблоны расположения датчиков системы помощи при парковке.
- 1. Левый наружный шаблон.
- 2. Левый внутренний шаблон.
- 3. Правый внутренний шаблон.
- 4. Правый наружный шаблон.
4.
Примечание: Для наглядности облицовка бампера показана снятой.
Примечание: Отметьте положение верхнего и нижнего краев шаблонов.
Примечание: Позиционный допуск ± 5 мм.

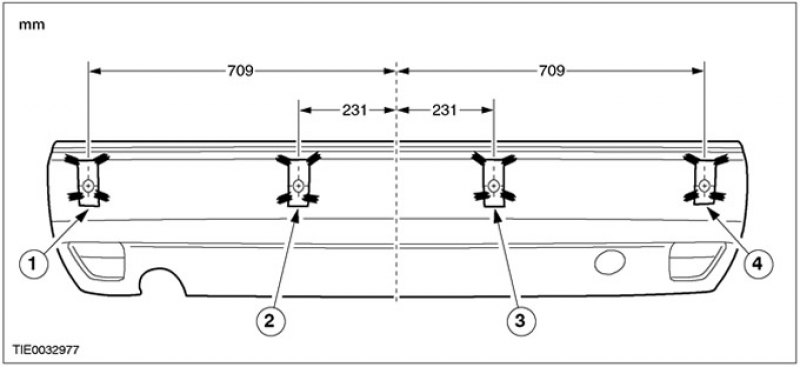

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на облицовке бампера, как показано на рисунке.
- 1. Левый наружный шаблон.
- 2. Левый внутренний шаблон.
- 3. Правый внутренний шаблон.
- 4. Правый наружный шаблон.
5. Используя соответствующий кернер и молоток, отметьте расположение отверстий для установки датчиков системы помощи при парковке.
6.
Примечание: Для наглядности облицовка бампера показана снятой.

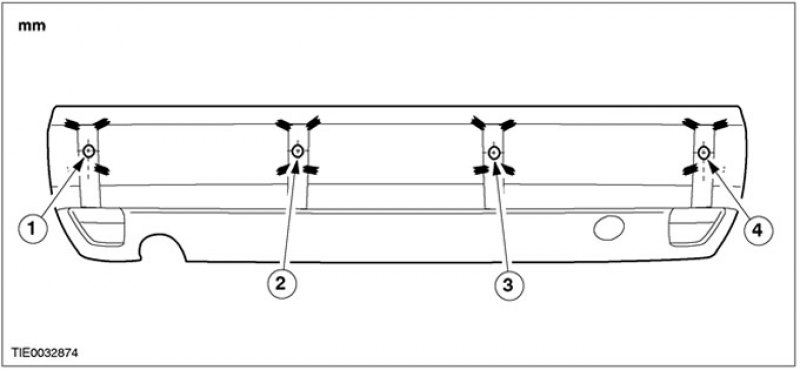

Используя подходящую электрическую дрель и фрезу для отверстия 35 мм , прорежьте облицовку бампера (+2 мм, -0.0 мм).
- 1. Левое наружное отверстие.
- 2. Левое внутреннее отверстие.
- 3. Правое внутреннее отверстие.
- 4. Правое наружное отверстие.
7. Используя подходящий круглый напильник, сделайте в облицовке бампера канавки для крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).
8.
Внимание: Концы облицовки бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.
Снимите облицовку бампера. Отсоедините зажимы.
9. Снимите наполнитель бампера.
10.
Примечание: Воспользовавшись помощью другого техника, закрепите наполнитель бампера, используя в качестве опоры подходящие деревянные бруски.
Примечание: Используйте в качестве направляющих отверстия, сделанные при вырезке отверстий для установки датчиков системы помощи при парковке.

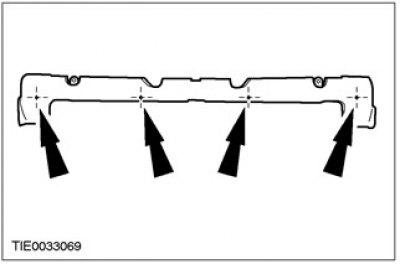

Используя подходящую электрическую дрель и фрезу для отверстия 70 мм , прорежьте наполнитель бампера.
11.
Примечание: Для наглядности наполнитель бампера показан снятым.

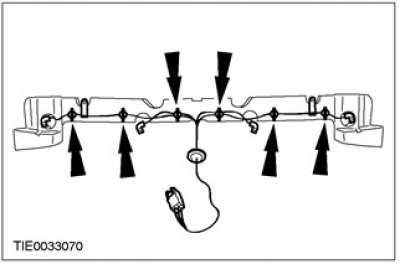

Подсоедините жгут электропроводки датчиков системы помощи при парковке к наполнителю бампера.

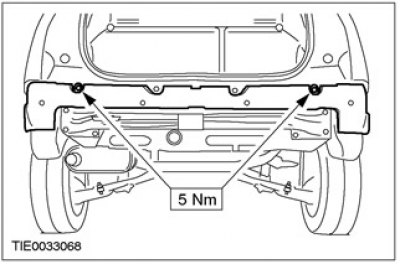

12. Установите наполнитель бампера.

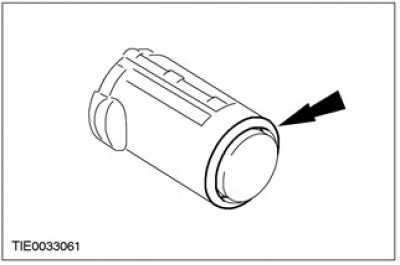

13. Установите кольца датчиков системы помощи при парковке.

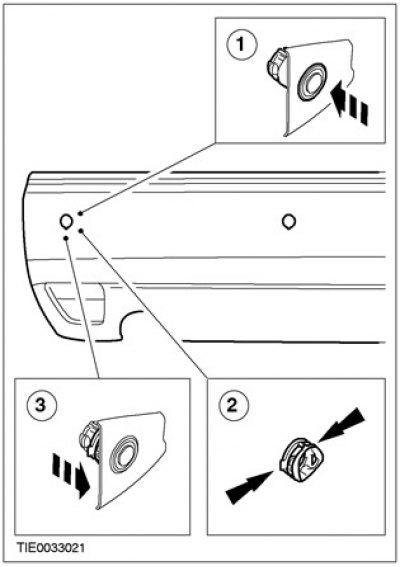

14. Установите датчики системы помощи при парковке (показана левая сторона).
- 1. Установите датчик.
- 2. Нажмите на стопорные элементы.
- 3. Установите зажим.
15.
Примечание: Воспользовавшись помощью другого техника, подоприте облицовку бампера.
Состыкуйте штекерные разъемы датчиков системы помощи при парковке.
Автомобили с системой помощи при парковке, изготовленные начиная с 10.2001 г.
16. Установите облицовку бампера.
17.
Примечание: Используйте шаблоны, поставляемые вместе с инструкциями изготовителей.
Примечание: Шаблоны показаны для справок.

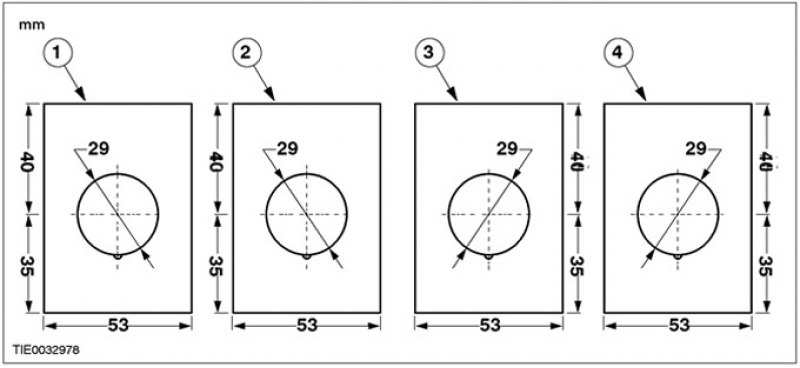

Вырежьте шаблоны расположения датчиков системы помощи при парковке.
- 1. Левый наружный шаблон.
- 2. Левый внутренний шаблон.
- 3. Правый внутренний шаблон.
- 4. Правый наружный шаблон.
18.
Примечание: Для наглядности облицовка бампера показана снятой.
Примечание: Отметьте положение верхних краев шаблонов.
Примечание: Позиционный допуск ± 5 мм.

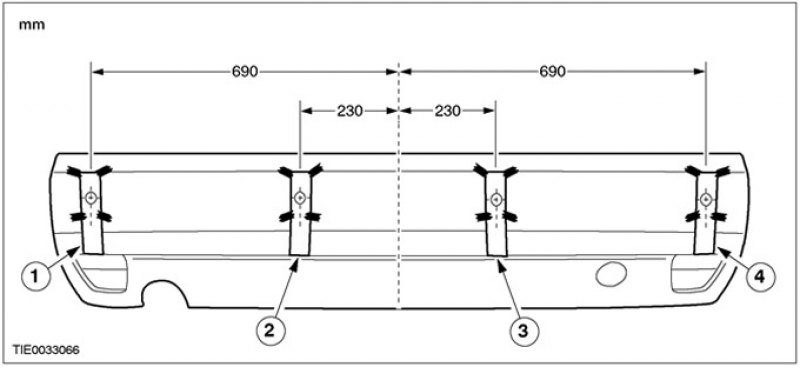

Используя подходящую ленту, закрепите шаблоны расположения датчиков системы помощи при парковке на облицовке бампера, как показано на рисунке.
- 1. Левый наружный шаблон.
- 2. Левый внутренний шаблон.
- 3. Правый внутренний шаблон.
- 4. Правый наружный шаблон.
19. Используя подходящий кернер и молоток, отметьте расположение отверстий для установки датчиков системы помощи при парковке.
20.
Примечание: Для наглядности облицовка бампера показана снятой.
Примечание: Отверстия, просверленные в облицовке бампера под углом 4 градуса книзу.

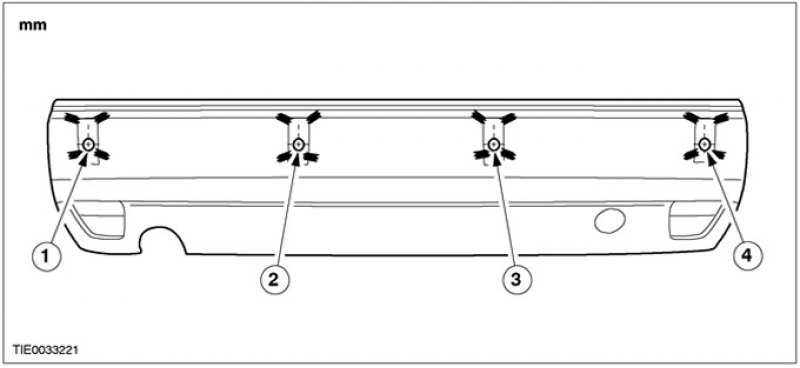

Используя подходящую электрическую дрель и фрезу для отверстия 29 мм , прорежьте облицовку бампера (+2 мм, -0.0 мм).
- 1. Левое наружное отверстие.
- 2. Левое внутреннее отверстие.
- 3. Правое внутреннее отверстие.
- 4. Правое наружное отверстие.
21. Используя подходящий круглый напильник, сделайте в облицовке бампера канавки для крышек датчиков системы помощи при парковке, как показано на рисунке (+0.5 мм, -0.0 мм).
22.
Внимание: Концы облицовки бампера требуется оттянуть от крыльев во избежание повреждения лакокрасочного покрытия.

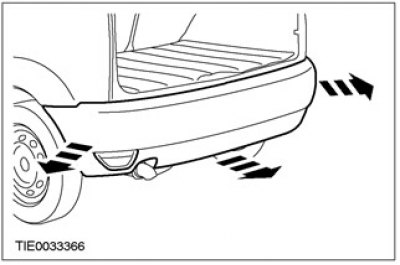

Снимите облицовку бампера. Отсоедините зажимы.
23.
Примечание: Отметьте разницу между крышками внутренних и наружных датчиков системы помощи при парковке.
Примечание: Удостоверьтесь в том, что крышки датчиков системы помощи при парковке установлены заподлицо с облицовкой бампера.

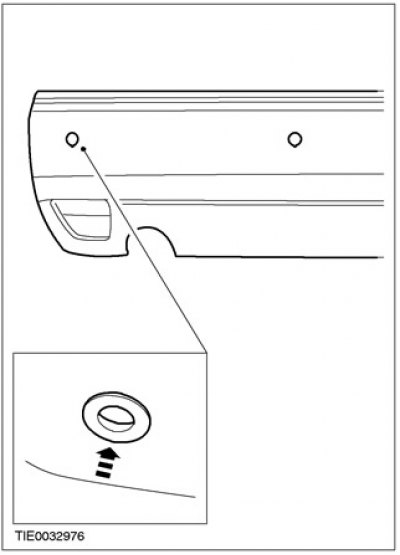

Установите крышки датчиков системы помощи при парковке (показана левая сторона).
24. Установите кольца датчиков системы помощи при парковке.

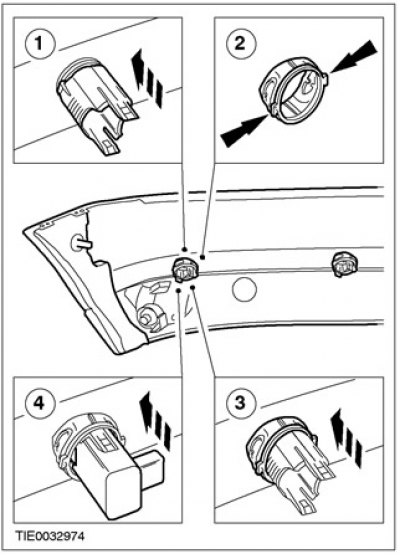

25. Установите датчики системы помощи при парковке.
- 1. Установите корпус.
- 2. Нажмите на стопорные элементы.
- 3. Установите зажим.
- 4. Установите датчик.
26.
Примечание: Воспользовавшись помощью другого техника, подоприте облицовку бампера.

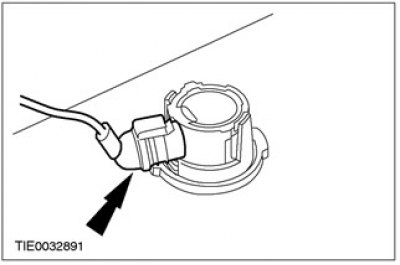

Состыкуйте штекерные разъемы датчиков системы помощи при парковке.
Все автомобили

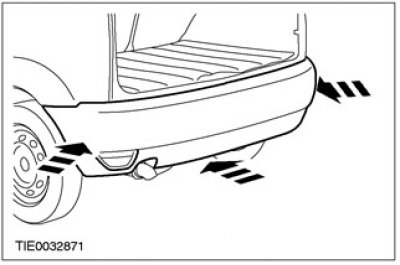

27. Установите облицовку бампера.
- Состыкуйте штекерные разъемы противотуманных фонарей и фонарей заднего хода (при наличии).
28. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.
29. Установите нижние нажимные штифтовые фиксаторы.

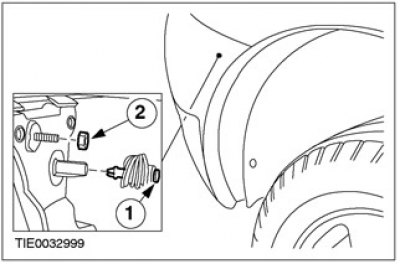

30. Подсоедините облицовку бампера к крыльям с обеих сторон.
- 1. Установите зажим.
- 2. Установите гайку.

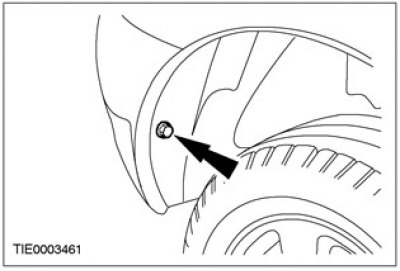

31. Подсоедините облицовку бампера к брызговикам крыльев с обеих сторон.
32. Опустите автомобиль.

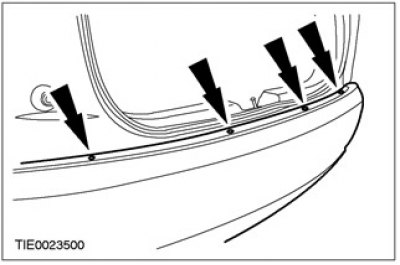

33. Установите верхние нажимные штифтовые фиксаторы
