Снятие
1. Общая информация
- Процедуры для левого и правого крыла аналогичны.
Примечание: Если необходима замена только одного крыла, не требуется полностью снимать передний бампер и фару. В этом случае достаточно отсоединить фару и бампер от крыла. Однако, следующая процедура описывает полный процесс снятия.
2. Снимите передний бампер. За дополнительной информацией обратитесь к Разделу 501-19.

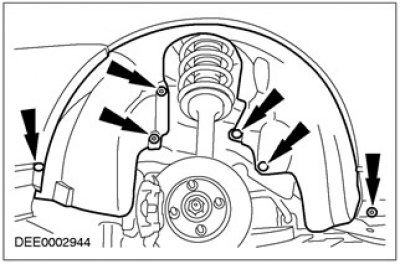

3. Снимите брызговик крыла. Выверните винты.
4. Снимите фару в сборе. За дополнительной информацией обратитесь к Разделу 417-01.

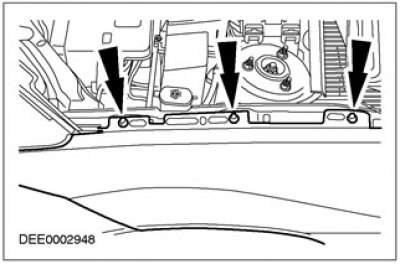

5. Отсоедините верхний фланец крыла.

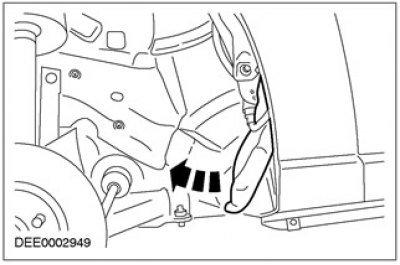

6. Снимите уплотнение.

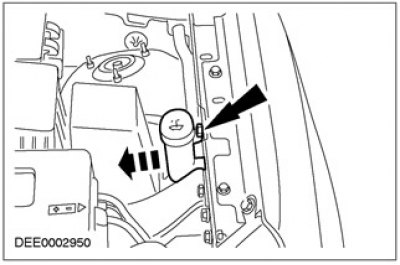

7. Снимите трубку заливной горловины бачка омывателя.
Данные скопированы с ресурса autoinstruction

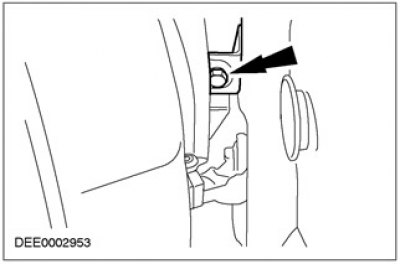

8. Выверните болт из стойки А.

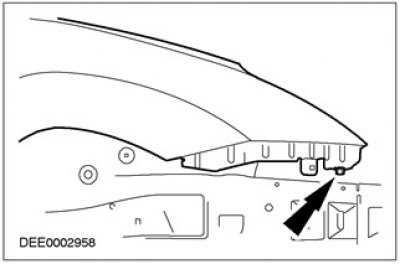

9. Снимите крыло.
10. Расстыкуйте электрический разъем повторителя сигнала поворота.
Установка
1.
Примечание: Автомобиль должен стоять на ровной горизонтальной поверхности. Требуется, чтобы дверь была полностью закрыта и имелись равномерные зазоры относительно стойки А, задней боковой двери или задней боковой панели отделки кузова.
Установите крыло.
- 1. Установите крыло, установите и затяните усилием руки все винты.
- 2. Проверьте и отрегулируйте зазор и выверку кромки по отношению к двери (4.0 мм ± 1.0 мм).

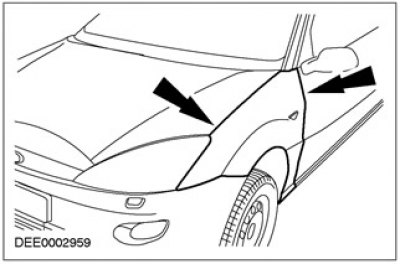

- 3. Затяните задний верхний винт.
2. Выверите положение крыла.
- 1. Затяните передний винт на кромке панели фартука крыла.
- 2. Аккуратно закройте капот.
- 3. Отрегулируйте зазор между крылом и капотом, откройте капот и затяните передний винт на кромке панели фартука крыла.
- Зазор между крылом и капотом: 4.0 мм ± 1.0 мм.
- Зазор между крылом и дверью: 4.0 мм ± 1.0 мм.
- 4. Выверните положение кромки по отношению к двери.
- 5. Затяните винт на стойке А, работая со стороны колесной арки.
- 6. Проверьте величину зазора по отношению к двери и затяните нижний винт в панели нижней обвязки кузова.

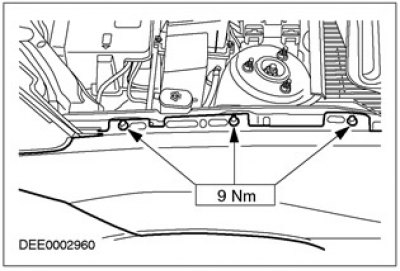

3. Проверьте все зазоры и затяните винты.

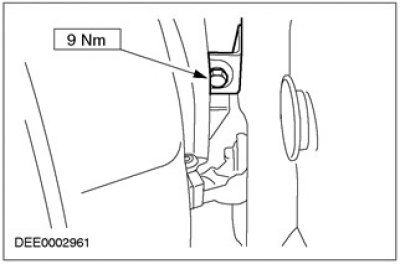

4. Затяните болт на стойке А.

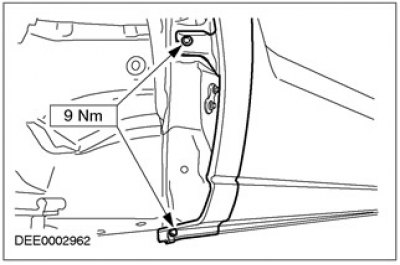

5. Затяните боковые винты на стойке А.

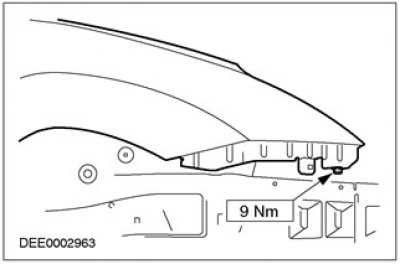

6. Затяните нижний винт на кромке панели фартука крыла.
7. Установите уплотнение.
8. Установите фару в сборе. За дополнительной информацией обратитесь к Разделу 417-01.

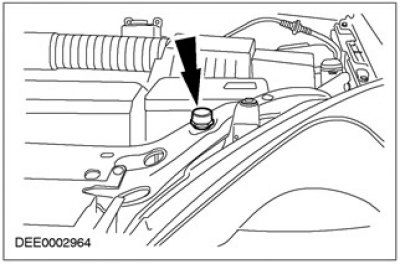

9. Отрегулируйте резиновый стопор капота.
10. Установите брызговик крыла.
11. Установите передний бампер. За дополнительной информацией обратитесь к Разделу 501-19.
12. Состыкуйте электрический разъем повторителя указателя поворота.
