Слейте охлаждающую жидкость из системы охлаждения в емкость.
Демонтируйте верхний шланг радиатора.
Демонтируйте нижний шланг.
Отсоедините вентиляционный шланг.
Отсоедините разъем к рожку звукового сигнала.
[Первоисточник расположен на портале autoinstruction]

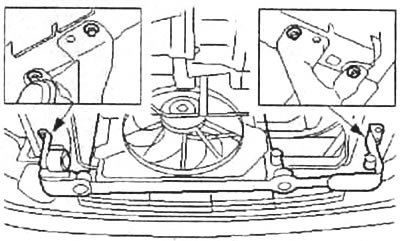

Вывинтите болты на правом и левом кронштейне радиатора (стрелки).
Вывинтите крепежные болты
Выньте радиатор с облицовкой вентилятора.
Демонтируйте облицовку вентилятора на радиаторе так, как описано.
Выньте из зажимов облицовку вентилятора.
Снимите облицовку вентилятора.
Перед монтажом проверьте резиновые насадки на вентиляторе на наличие повреждений и возрастных трещин. Резиновые фасонные детали слегка натрите вазелином.
Вставьте радиатор в сборе. Важно: крепежные выступы должны быть вставлены правильно.
Затяните кронштейны радиатора на 25 Нм.
Завершите монтаж в обратной последовательности.
