При нормальных условиях эксплуатации система охлаждения Focus постоянно находится в здоровом температурном диапазоне. Охлаждение представляет собой систему, состоящую из ряда агрегатов: радиатор, водяной насос, вентилятор радиатора, термостат, расширительный бачок, трубки и шланги охлаждающей жидкости являются элементами плана — охлаждающая жидкость осуществляет свою непосредственную работу в блоке двигателя и головке блока цилиндров в филигранной сети водяных каналов с точными пропорциями, в так называемой водяной рубашке. Избыточная теплота сгорания, накопленная вначале в водяной рубашке, выводится затем через радиатор в атмосферу. Каким путем циркулирует охлаждающая жидкость, сильно зависит от температуры двигателя.

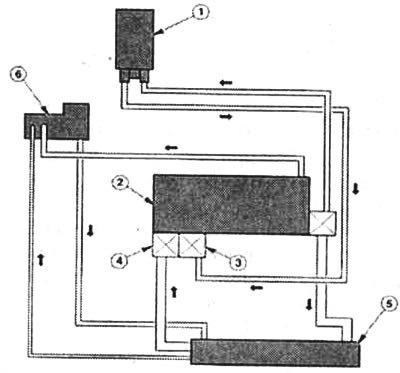

Схематическое изображение системы охлаждения двигателя: 1 - теплообменник - отопление; 2 - двигатель, 3 - термостат; 4 - водяной насос; 5 - вентилятор радиатора; 6 - расширительный бачок с охлаждающей жидкостью.
При холодном двигателе - малый контур циркуляции охлаждающей жидкости
После каждого запуска холодного двигателя охлаждающая жидкость циркулирует вначале по малому контуру, который ограничен водяной рубашкой и отоплением. На этой фазе термостат закрывает путь к радиатору до тех пор, пока двигатель не достигнет рабочей температуры.
У этого есть существенная причина, так как охлаждающей жидкости в малом контуре меньше — двигатель быстрее достигает нужной температуры и эмитирует меньше отработанных газов. Лишь когда охлаждающая жидкость достигнет свой рабочей температуры, термостат открывается и дозированно пропускает горячую охлаждающую жидкость сверху вниз через радиатор. На пути через теплообменник встречный ветер, проходящий мимо пластин радиатора, овевает горячую охлаждающую жидкость и забирает из нее избыточную теплоту двигателя.
Координированное термостатом взаимодействие воды и воздуха защищает двигатель в одинаковой степени как от холодного шока, так и от теплового удара.
При прогретом двигателе - большой контур охлаждающей жидкости
При нормальной рабочей температуре охлаждающая жидкость перемешается в Focus к водяному насосу из расположенной справа по ходу движения коробки с охлаждающей жидкостью. Оттуда она поступает в блок двигателя и в головку блока цилиндров: подавляющее количество жидкости возвращается через открытый термостат в левую коробку с охлаждающей жидкостью, в то время как остальное количество проходит через теплообменник отопления. Жидкость, стекающая вниз в радиаторе, освобождает вверху место для горячей жидкости. При прохождении через пластины радиатора она снова охлаждается, контур замкнут. Если во время поездки температура охлаждающей жидкости падает ниже предписанной рабочей температуры, термостат закрывается до тех пор, пока охлаждающая жидкость снова не нагреется.
Система охлаждения находится под давлением
Система охлаждения при работающем двигателе находится под определенным повышенным давлением. За счет этого повышается точка кипения охлаждающей жидкости со 100°С примерно до 120°С. Повышенная температура позволяет получить более экономичный режим работы двигателя и, следовательно, пониженный расход топлива. Если при горячем двигателе давление охлаждающей жидкости — в зависимости от версии двигателя — превышает 0,85-1,2 бар, клапан повышенного давления в запорной крышке расширительного бачка открывается и выпускает избыточное давление системы в атмосферу. Вакуум, возникающей при остывании охлаждающей жидкости, выравнивает второй, так называемый вакуумный клапан в запорной крышке - он пропускает в бачок атмосферный воздух. Часто встречного потока воздуха бывает недостаточно, особенно при движении по городу или в пробках, для того, чтобы защитить двигатель от повреждения в результате перегревания. Для такого случая все модели Focus имеют непосредственно за радиатором вентилятор радиатора (Zetec-E, двойной вентилятор) с электроприводом. Эту маленькую ветровую электростанцию активизирует термовыключатель примерно при 120°C. Вентилятор снова автоматически выключается, когда достигается нормальная рабочая температура.

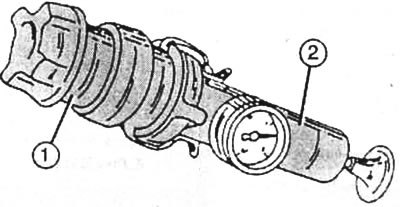

Находится под давлением: система охлаждения проверяется механическим насосом 1. Для этого в радиаторе или в расширительном бачке примерно на 5 мин создается давлением около 1,6 бар. Давление в системе должно упасть примерно на 0,2 бар, в ином случае найдите и устраните место утечки; 2 - запорная крышка расширительного бачка.
Температура двигателя постоянно контролируется
На случай, когда при экстремально высокой нагрузке, например при движении с прицепом, или по причине каких-либо неполадок температура двигателя постоянно чрезмерно повышена, Focus имеет программу перегревания для зашиты от капитальных повреждений двигателя, записанную в памяти блока управления трансмиссией (РСМ). На ступени 1 программа устанавливает стрелку индикатора температуры в красном диапазоне индикаторного прибора. Если этот сигнал игнорируется и температура продолжает подниматься, на приборной доске загорается сигнальная лампочка «Трансмиссия». В этом случае вы обязательно должны выключить двигатель, дать ему остыть и затем поехать в мастерскую Ford. В это время блок управления не оставался бездеятельным, он записал в память код неисправности, который мастерские Ford считывают диагностическим прибором FDS2000.
[Источник расположен на веб-ресурсе: www.autoinstruction.ru]
Но если вы последовательно проигнорируете или просто не заметите сигнальную лампочку и индикатор температуры, в действие вступает ступень 2 программы: РСМ выключает из работы два цилиндра и ограничивает число оборотов двигателя до 3000 в мин. Одновременно загорается сигнальная лампочка - система регулировки двигателя (МIL) - он своевременно предупреждает о возможном повреждении двигателя. Чтобы эффективнее охлаждать двигатель, деактивированные цилиндры всасывают в это время чистый воздух. Цилиндры «парализуются» по очереди для того, чтобы достичь равномерного охлаждения всех цилиндров. Если на вас все это не произвело впечатления, начинает действовать ступень 3: сигнальная лампочка «Трансмиссия» начинает мигать, чтобы показать вам, что у вас есть еще ровно 30 с, чтобы съехать на Focus на обочину дороги, так как двигатель полностью деактивируется, чтобы не допустить его более крупного повреждения или заклинивания.
