Центральная коробка предохранителей и реле (слева под приборной доской)

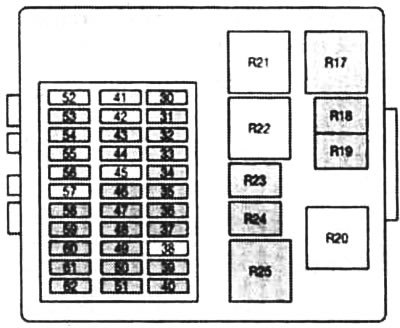

Коробка с предохранителями и реле (слева под приборной доской)
| Предохранители | Количество ампер | Цвет | Защищенные электрические цепи |
| 30 | 7,5 | коричневый | Модуль ABS |
| 31 | 15 | синий | Радиоприемник |
| 32 | 10 | красный | Выключатель света |
| 33 | 15 | синий | Система аварийной сигнализации |
| 34 | 20 | желтый | Электронные модули, цифровые часы |
| 35 | 7,5 | коричневый | Рожок звукового сигнала, сиденья с электроприводом |
| 36 | 7,5 | коричневый | Освещение салона, регулировка зеркала с электроприводом |
| 37 | 25 | белый | Стеклоподъемники с электроприводом, центральный замок |
| 38 | не занят | ||
| 39 | 10 | красный | Фонари заднего хода, автоматическая коробка передач |
| 40 | 25 | белый | Стеклоподъемники с электроприводом, центральный замок (при рулевом управлении справа) |
| 41 | не занят | ||
| 42 | не занят | ||
| 43 | 15 | синий | Стеклоподъемники с электроприводом, задний стеклоочиститель |
| 44 | 20 | желтый | Противотуманные фары, противотуманный фонарь |
| 45 | не занят | ||
| 46 | 15 | синий | Прикуриватель |
| 47 | 7,5 | коричневый | Парковочные огни (слева) |
| 48 | 7,5 | коричневый | Парковочные огни (справа) |
| 49 | 25 | белый | Обогрев заднего стекла |
| 50 | 7,5 | коричневый | Радиоприемник, приборная доска, центральный таймер |
| 51 | 7,5 | коричневый | Обогреваемое зеркало |
| 52 | не занят | ||
| 53 | 10 | красный | Фонарь заднего хода, обогреваемые сопла омывания стекол |
| 54 | 15 | синий | Огни стоп-сигнала |
| 55 | 20 | желтый | Очистители лобового стекла |
| 56 | 25 | белый | Стеклоподъемники с электроприводом (впереди) |
| 57 | не занят | ||
| 58 | 7,5 | коричневый | Климатическая установка, циркуляция воздуха |
| 59 | 7.5 | коричневый | Электронные модули, приборная доска |
| 60 | 7,5 | коричневый | Модуль подушки безопасности |
| 61 | 7,5 | коричневый | Выключатели света |
| 62 | 15 | синий | Обогреваемые передние сиденья |
| 63 | 20 | желтый | Центральный замок (обратная сторона ящика с предохранителями) |
Реле в центральной коробке предохранителей
| Реле | Цвет | Подключенные электрические цепи |
| 17 | черный | блокировка повторения запуска |
| 18/19 | черный | интервал в работе очистителей впереди/сзади |
| 20 | не занят | |
| 21 | не занят | |
| 22 | не занят | |
| 23 | черный | рожок звукового сигнала |
| 24 | черный | защита аккумулятора |
| 25 | черный | обогреваемое заднее пекло и зеркало |
Коробка с дополнительными предохранителями и реле (в двигательном отсеке)

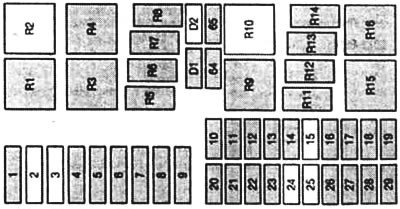

Коробка дополнительных предохранителей и реле (в двигательном отсеке). |

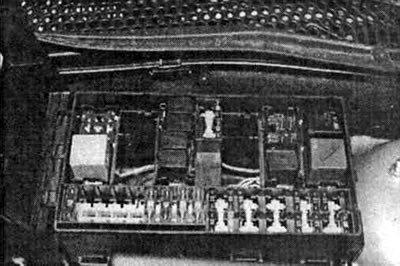

Коробка с предохранителями в двигательном отсеке Zetec-SE |
| Предохранители | Количество ампер | Цвет | Защищенные электрические цепи | |||
| 1* | 40 | оранжевый | Главное электропитание бортовой сети | |||
| 2 | не занят | |||||
| 3 | не занят | |||||
| 4* | 50 | красный | Обогреваемое лобовое стекло | |||
| 5* | 60 | желтый | Система предварительного нагревания при дизельном двигателе | |||
| 6* | 30 | зеленый | Вентилятор радиатора двигателя (климатическая установка) | |||
| 7* | 40 | оранжевый | Главное электропитание бортовой сети | |||
| 8* | 30 | зеленый | Зажигание | |||
| 9* | 20 | голубой | Управление двигателем | |||
| 10 | 10 | красный | Контрольная лампочка заряда аккумулятора, диагностический разъем | |||
| 11 | 30 | светло-зеленый | ABS | |||
| 12 | 15 | синий | Топливный насос, насос впрыска в дизельном двигателе | |||
| 13 | 30 | светло-зеленый | Система очищения фар | |||
| 14 | 10 | красный | Фара дневного света | |||
| 15 | не занят | |||||
| 16 | 10 | красный | Ближний свет слева | |||
| 17 | 10 | красный | Ближний свет справа | |||
| 18 | 10 | красный | Обогреваемый лямбда-зонд | |||
| 19 | 10 | красный | Фара дневного света (позиционные фонари) | |||
| 20 | 10 | красный | Управление двигателем | |||
| 21 | 20 | желтый | ABS | |||
| 22 | 15 | синий | Фара дневного света (ближний свет) | |||
| 23 | 20 | желтый | Подогревание двигателя (дизельный двигатель) | |||
| 24 | не занят | |||||
| 25 | не занят | |||||
| 26 | 10 | красный | Фара дальнего света слева | |||
| 27 | 10 | красный | Фара дальнего света справа | |||
| 28 | 10 | красный | Обогреваемое лобовое стекло, подогревание дизельного двигателя | |||
| 29 | 30 | светло-зеленый | Вентилятор радиатора (климатическая установка) | |||
| 64 | 30 | зеленый | Нагнетатель отопления |
* Заменяйте эти предохранители только в мастерской Ford.
Реле в коробке дополнительных предохранителей
| Реле | Цвет | Подключенные электрические цепи |
| 1 | черный | Зажигание |
| 2 | не занят | |
| 3 | черный | Обогреваемое переднее стекло |
| 4 | синий | Система очищения фар |
| 5 | черный | Фара дальнего света |
| 6 | черный | Фара ближнего света |
| 7 | черный | Топливный насос, насос впрыска в дизельном двигателе |
| 8 | черный | Управление двигателем |
| 9 | черный | Система предварительного накаливания в дизельном двигателе |
| 10 | не занят | |
| 11 | черный | Климатическая установка |
| 12 | черный | Фара дневного света |
| 13 | черный | Обогреваемое переднее стекло, обогрев дизельного двигателя |
| 14 | черный | Прерыватель огней стоп-сигнала (электронная программа устойчивости автомобиля) |
| 15 | черный | Вентилятор радиатора двигателя, ступень 2 (климатическая установка) |
| 16 | темно-зеленый | Вентилятор радиатора двигателя, ступень 1 |
