Вытолкнуть поршневой палец используя пресс. Скомплектовать и обозначить части каждого узла поршень-шатун.
После проверки пальца, поршня и шатуна поместить шатун в печь с температурой 240°С.
Нагревать шатун в течение 15 минут.
Установить поршневой палец на монтажный стержень (приспособление 1860748000) и покрыть его моторным маслом.
Вынуть шатун из печи и закрепить в тисках, используя асбестовые подкладки.
Надеть поршень на шатун, обратив внимание на правильную установку оси поршневого пальца (см. рис. 3.12).

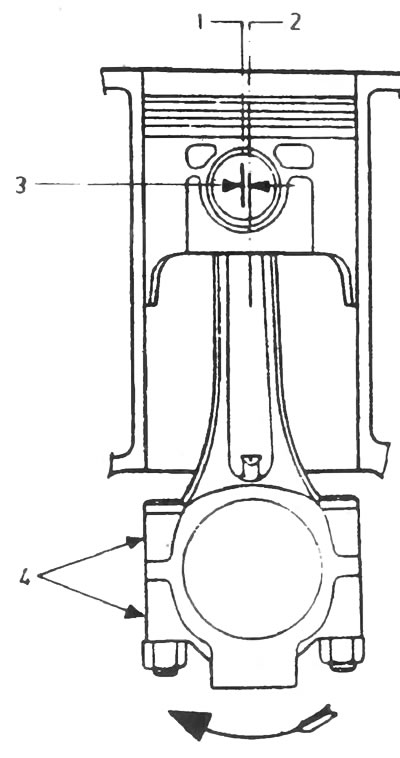

Рис. 3.12. Положение поршня и шатуна в корпусе двигателя: 1 - ось поршневого пальца, 2 - ось цилиндра, 3 - смещение оси, 4 - выбитый номер цилиндра
Быстро вставить до упора приспособление с поршневым пальцем. После охлаждения и осаждения пальца, вынуть приспособление.
Проверить фиксацию пальца, используя приспособление 1895615013, динамометрический ключ установить на величину момента 12.7 Н·м, что соответствует осевой силе 392.4 Н.
Источник расположен на веб-ресурсе [Autoinstruction]

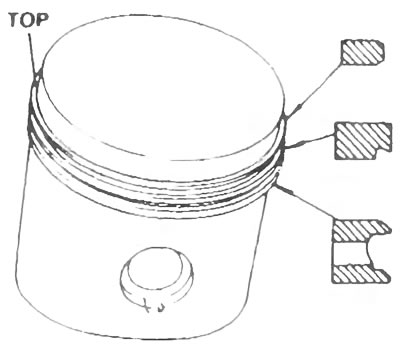

Рис. 3.20. Положение поршневых колец
