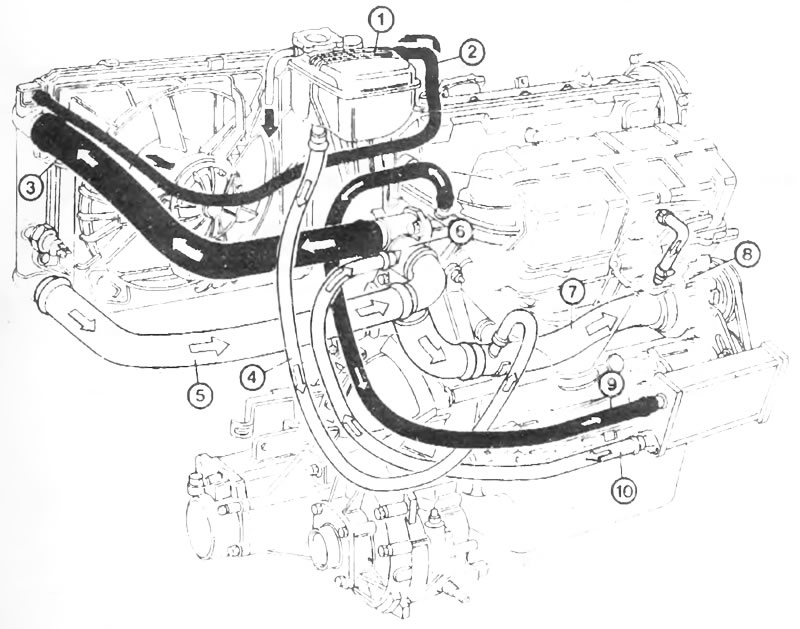

Рис. 4.51. Система охлаждения: 1 - расширительный бачок, 2 - шланг соединяющий расширительный бачок с радиатором, 3 - обводной шланг жидкости с термостата, 4 - шланг питающий насос, 5 - подводка соединяющая радиатор с термостатом, 6 - термостат, 7 - подводка, соединяющая термостат с насосом, 8 - насос охлаждающей жидкости, 10 - возвратный шланг с отопителя
С левой стороны головки помещен термостат. В холодном состоянии он пропускает жидкость из насоса непосредственно к корпусу двигателя, через обводную подводку мимо радиатора. В горячем двигателе термостат перекрывает обводной шланг, и жидкость проходит через радиатор.
К системе охлаждения подсоединен отопитель, нагревающий воздух в салоне автомобиля.
