Внимание: в данном разделе детально описаны те действия, которые имеют непосредственное отношение к описываемой работе. Содержание действий, приведенных в виде последовательного перечня, смотрите в разделах, описывающих ту структурную составляющую часть (или систему) автомобиля.

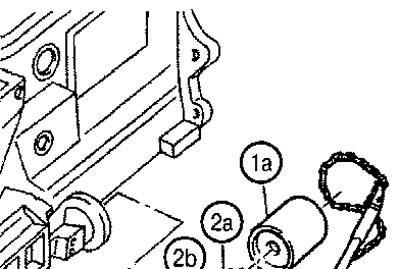

Снимите масляный фильтр (1а) при помощи приспособления (1b) (см. рис. D2 4.119).
Округ иге соединительный резьбовой патрубок (2а) и снимите теплообменник ОЖ/масло (2b).

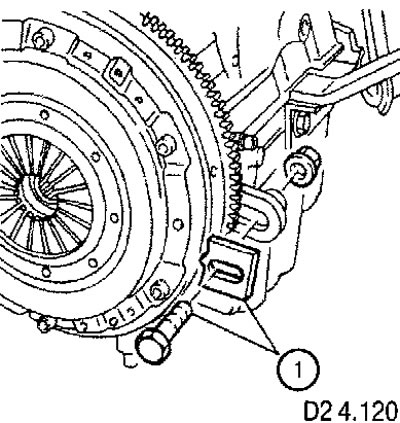

Установите фиксатор (1) (см. рис. D2 4.120).

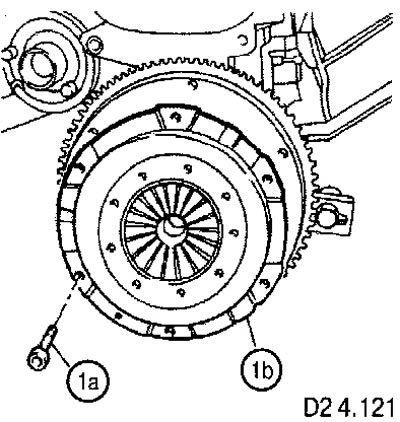

Открутите винты (1а) и снимите механизм сцепления (1b).

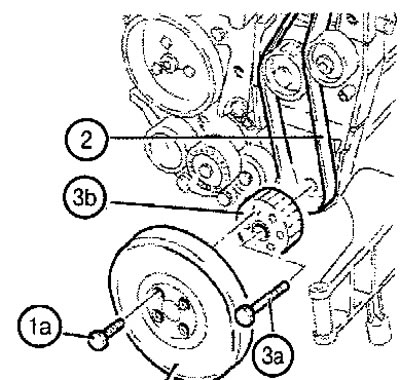

Снимите шкив (1b) коленчатого вала, открутив винты (1а)
Снимите зубчатый ремень (2) привода ГРМ.
Открутите винт (За) (левая резьба!) и снимите ведущий зубчатый шкив (За) привода ГРМ.

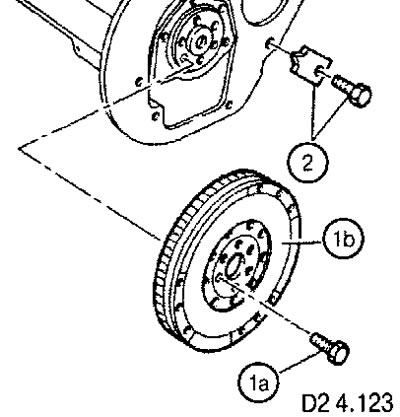

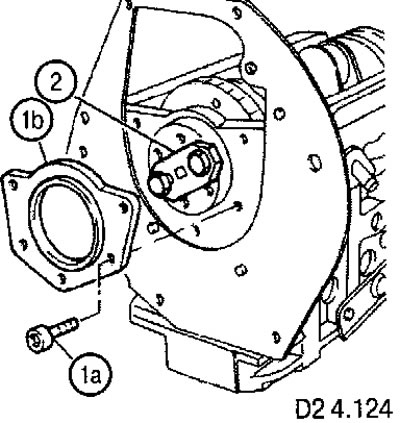

Открутите винты (1а) и снимите заднюю крышку (1b) блока цилиндров со встроенным задним сальником коленчатого вала.
Установите приспособление (2) для вращения коленчатого вала.
Вращая коленчатый вал, установите поршни цилиндров №1 и №4 в положение НМТ.

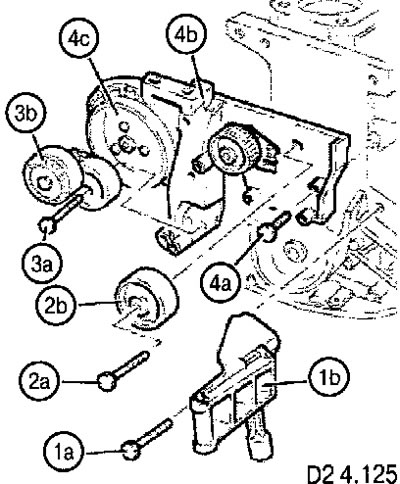

Открутите винты (1а) и снимите переднюю опору (1b) силового агрегата.
Открутите винты (2а) и снимите направляющий ролик (2b) ремня привода ГРМ.
Открутите винты (За) и снимите автоматическое натяжное устройство (Зb) ремня привода вспомогательных механизмов.
Открутите винты (1а) и снимите кронштейн (4b).

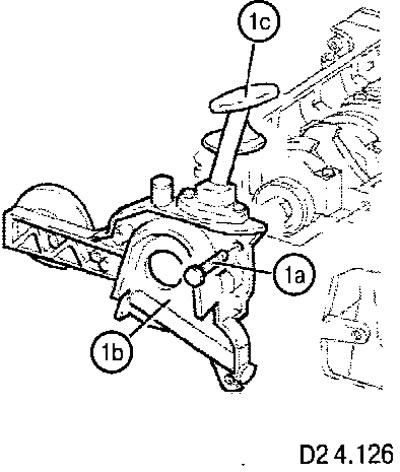

Открутите винты (1а) и снимите переднюю крышку блока цилиндров со встроенным масляным насосом (1b) и маслоприемником.

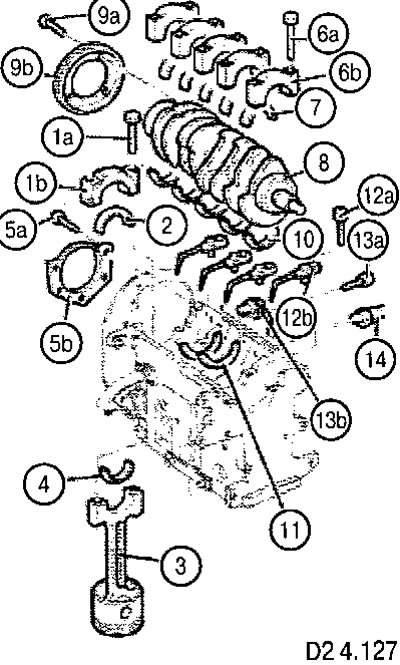

Открутите винты (1а) и снимите крышки (1b) шатунных подшипников (см. рис. D24.127).
Снимите нижние вкладыши (2) шатунных подшипников.
Извлеките шатуны с поршнями в сборе (3).
Снимите верхние вкладыши (4) шатунных подшипников.
Открутите винты и снимите защиту маховика.
Проверьте осевой разбег коленчатого вала. Значение этой величины должно быть в пределах 0,049-0,211 мм.
Открутите винты (6а) и снимите крышки коренных подшипников (6Ь).
Снимите нижние вкладыши коренных подшипников (7).
Снимите коленчатый вал (8).
Открутите винты (9а) и снимите с коленчатого вала фоническое колесо датчика частоты и положения коленчатого вала (9b).
Снимите верхние вкладыши коренных подшипников (10).
Снимите упорные вкладыши (11), регулирующие осевой разбег коленчатого вала.
Открутите винты (12а) и снимите масляные форсунки (12b) охлаждения поршней.
Открутите винты (13а) и снимите датчик (13b) частоты и положения коленчатого вала.
Снимите датчик (14), сигнализирующий об аварийно низком давлении масла.

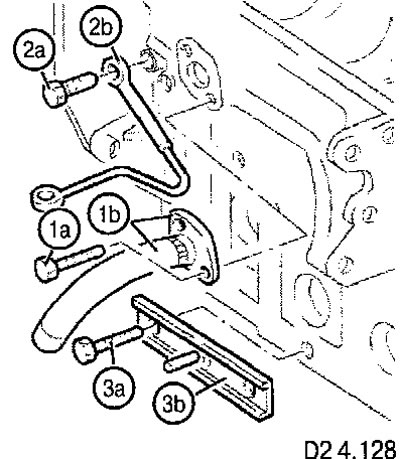

Открутите винты (1а) и снимите фланец (1b) с трубкой возврата масла из турбонагнетателя (см. рис. D2 4.128).
Открутите винт (2а) и отсоедините трубку (2b) подачи масла к турбонагнетателю.
Открутите винты (За) и снимите кронштейн (Зb) турбонагнетателя.

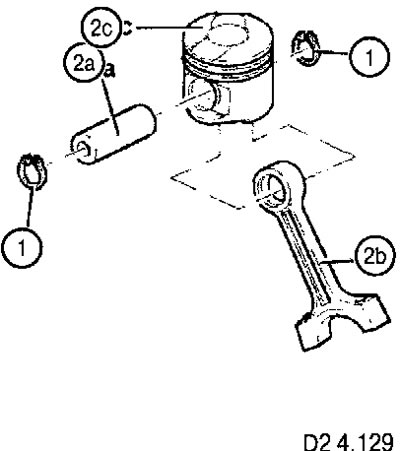

Снимите стопорные кольца (1).
Извлеките поршневые пальцы (2а) и отделите шатуны (2b) от поршней (2с).

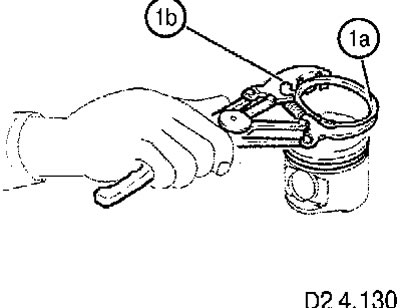

Снимите поршневые кольца (1а), используя приспособление (1b).
Открутите винты и отделите маслоприемник масляного насоса.

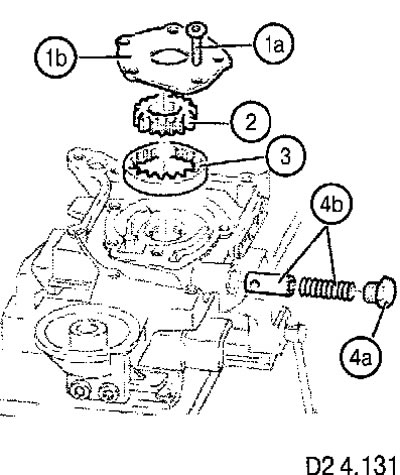

Открутите винты (1а) с использованием ударной отвертки и снимите крышку (1b) масляного насоса.
Снимите ведущую шестерню (2).
Снимите ведомую шестерню (3).
Открутите пробку (4а) и извлеките детали
перепускного предохранительного клапана (4b).
Снимите передний сальник коленчатого вала.
