Выбрать прокладку к данному двигателю можно по приведенной ниже таблице.

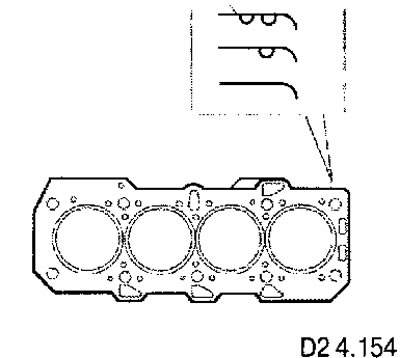

Установите новую прокладку ГБЦ, предварительно выбрав толщину новой прокладки.
| Величина выступания поршня | Маркировка и толщина прокладки |
| 0,795-0,881 мм | (без меток) 1,55-1,65 мм |
| 0,881-0,967 мм | (одна метка) 1,65-1,75 мм |
| 0,967-1,055 мм | (две метки) 1,75-1,85 мм |
Примечание: материал, из которого изготовлены прокладки типа ASTADUR, в процессе эксплуатации двигателя полимеризуется. Это сделано для того, чтобы повысить прочность и надежность прокладок. Поэтому прокладки до установки в двигатель следует хранить в герметичной упаковке и распаковывать непосредственно перед установкой. Поверхность прокладки не следует смазывать перед установкой.
Установите ГБЦ на центрующие втулки.

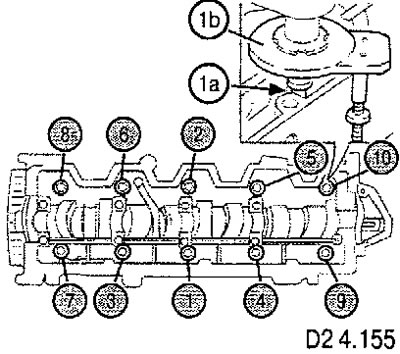

Затяните винты (1а) крепления ГБЦ в порядке, показанном на рисунке, в четыре приема: по схеме: 20 Нм + 65 Нм + 90° + 90° (резьба М12).

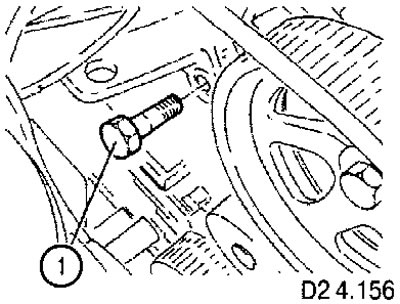

Затяните винты (1) крепления ТНВД к ГБЦ моментом 23-28 Нм (резьба М8).

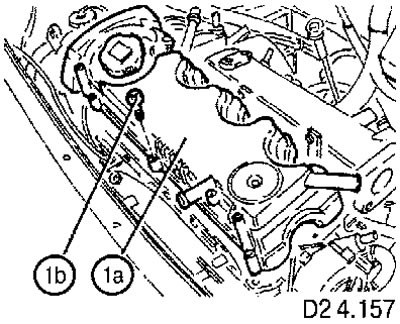

Установите крышку (1а) клапанного механизма и затяните винты (1b) крепления моментом 9-11 Нм (резьба Мб).
Установите ТНВД и закрепите его передними и боковыми винтами.
Установите кронштейн выходной трубки насоса усилителя рулевого управления.
Соедините трубки и затяните резьбовые соединители.
Снимите винт (1) крепления масляного насоса.

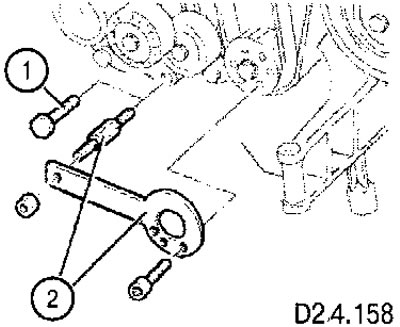

Установите приспособление (2) для фиксации коленчатого вала в положении ВМТ 1-го цилиндра.
Поверните зубчатый шкив распределительного вала до совмещения метки (1) на шкиве с меткой на крышке клапанного механизма.
Установите зубчатый ремень привода ГРМ.
Примечание: поскольку момент впрыска в данном двигателе определяется блоком управления, а само событие впрыска топлива реализуется непосредственно в форсунках, то ТНВД данной системы не требует синхронизации.
Используя отвертку в качестве рычага (вставив ее в прорезь (За), совместите метку (Зb) на натяжном устройстве с меткой (Зс). Затяните гайку (3d) натяжного устройства моментом 42-52 Нм (резьба М10).
Поверните коленчатый вал на два полных оборота.

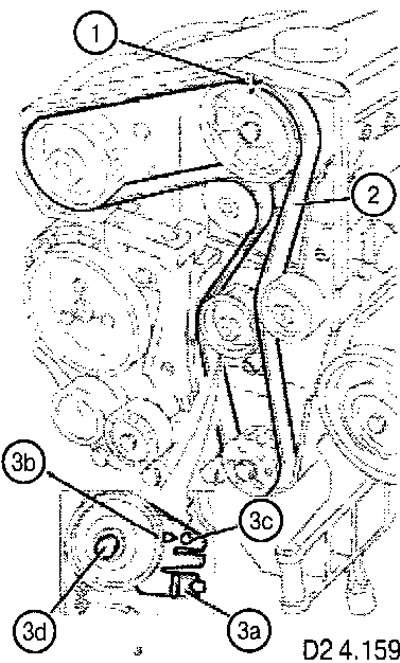

Проверьте совмещение меток синхронизации и меток на натяжном устройстве.
Установите защитный кожух привода ГРМ.
Установите кронштейн реактивной тяги крепления силового агрегата.
Установите шкив коленчатого вала.
Установите выпускной коллекторе прокладкой в сборе с турбонагнетателем и клапаном рециркуляции ОГ и затяните гайки его крепления моментом 21-26 (резьба М8) и Нм 21-26 Нм (резьба М8).
Установите коллектор ОЖ.
Соедините подающий и возвратный маслопроводы с турбонагнетателем.
[Текст предоставил этот ресурс: Autoinstruction.ru]
Установите защиту возвратного маслопровода турбонагнетателя.
Затяните гайки крепления кронштейна выпускного коллектора к блоку цилиндров.
Установите и закрепите трубку рециркуляции ОГ.
Установите тепловой экран турбонагнетателя.
Установите кронштейн.
Установите маслоотделитель с кронштейном.
Соедините трубку возврата конденсированного масла с поддоном масляного картера.
Соедините трубку возврата паров масла с блоком цилиндров и ГБЦ.
Предварительно закрутите резьбовые соединения трубок высокого давления с форсунками, затем затяните их моментом (резьба М12) 23 Нм.
Затяните резьбовые соединения трубок высокого давления с ТКВД моментом (резьба М14) 23Нм.
Установите регулятор давления подачи топлива на ТНВД и закрепите его винтами.
Соедините трубки с регулятором.
Установите трубку масляного щупа.
Установите ремень привода вспомогательных механизмов.
