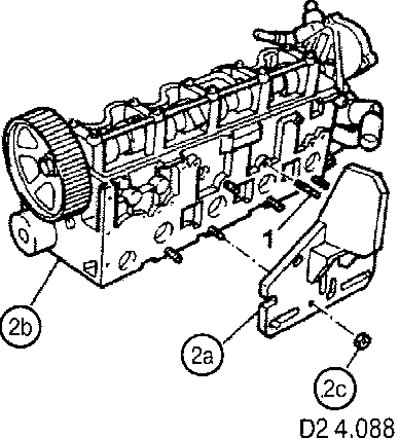

Закрепите на ГБЦ установочное приспособление (2а) для закрепления ГБЦ в тисках при проведении капитального ремонта.
Ослабьте резьбовые крепления трубок высокого давления, соединяющих тквд с форсунками.
Открутите резьбовые крепления трубок высокого давления к форсункам.

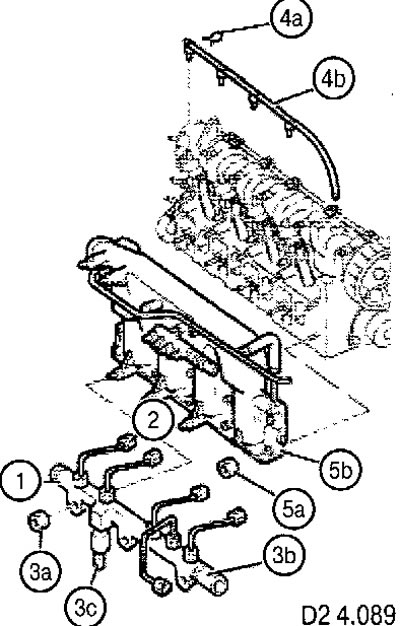

Открутите гайки (За) и снимите ТКВД (Зb) совместно с трубками высокого давления датчиком (Зс) давления в ТКВД.
Отсоедините защелки (4а) и снимите трубку возврата топлива от форсунок (4b). Открутите гайки и отсоедините питающие провода от свечей накаливания.
Открутите гайки (5а) и снимите впускной коллектор (5b) в сборе.

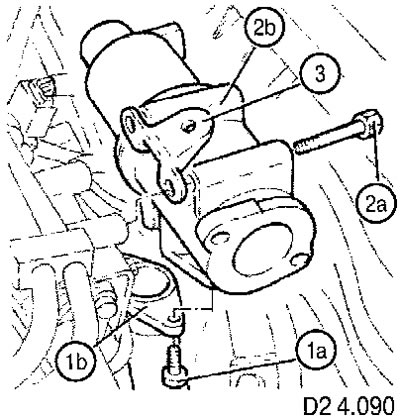

Открутите винты (1а) и отсоедините теплообменник ОЖ/ОГ (1b) от клапана рециркуляции ОГ (2b).
Открутите винты (2а) и снимите клапан рециркуляции ОГ (2b).
Снимите кронштейн (3).

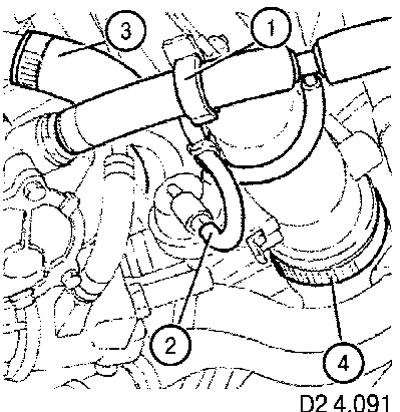

Снимите хомут (1) вакуумного шланга.
Отсоедините вакуумный шланг (2) от пневматического клапана, расположенного на корпусе дроссельной заслонки.
Ослабьте хомут и отсоедините шланг (3) вентиляции картера от крышки клапанного механизма.
Ослабьте хомут (4), крепящий входной воздуховод к корпусу дроссельной заслонки.

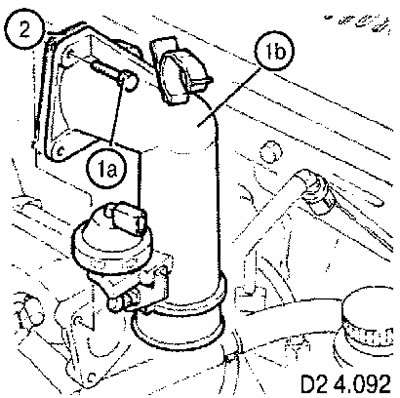

Открутите винты (1а) и снимите корпус дроссельной заслонки (1Ь).
Снимите прокладку (2).

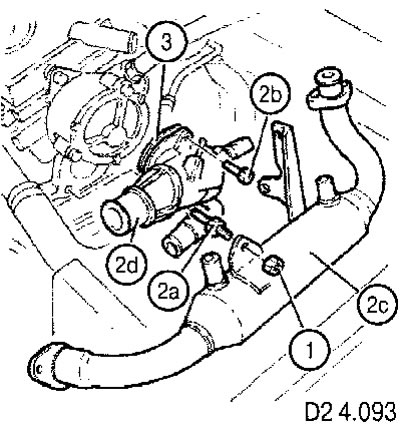

Открутите гайки (1), крепящие теплообменник ОЖ/ОГ к ГБЦ.
Открутите резьбовой палец (2а) и винт (2b).
Снимите термостат (2с) совместно с теплообменником (2d).
Снимите прокладку (3) термостата.

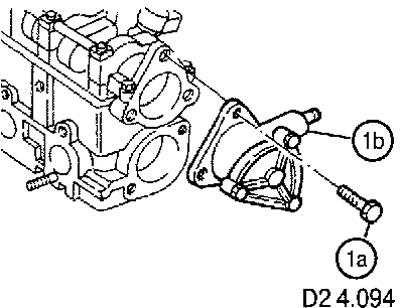

Открутите винты (1а) и снимите вакуумный насос(1b) с прокладкой.

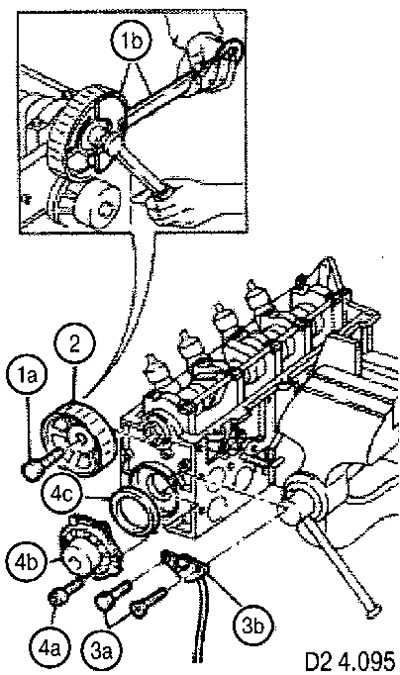

Открутите винт (1а) зубчатого шкива распределительного вала.
Снимите зубчатый шкив (2).
Открутите винты (За) и снимите датчик (Зb) положения распределительного вала.
Открутите винты (4а) и снимите насос ОЖ (4b) с уплотнительным кольцом (4с).

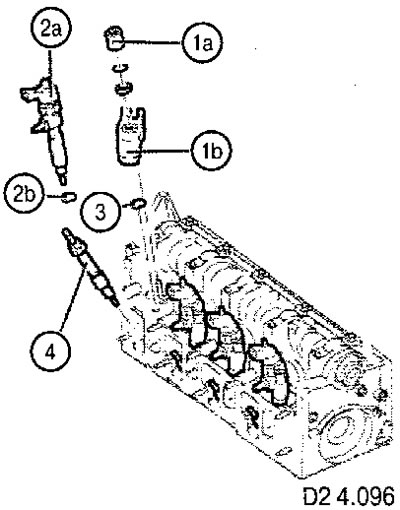

Открутите гайки (1а) и снимите прижимные башмаки форсунок (1b).
Снимите форсунки (2а) совместно с уплотнителями (2b).
Снимите прокладки (3) прижимных башмаков.
Выкрутите свечи накаливания (4).

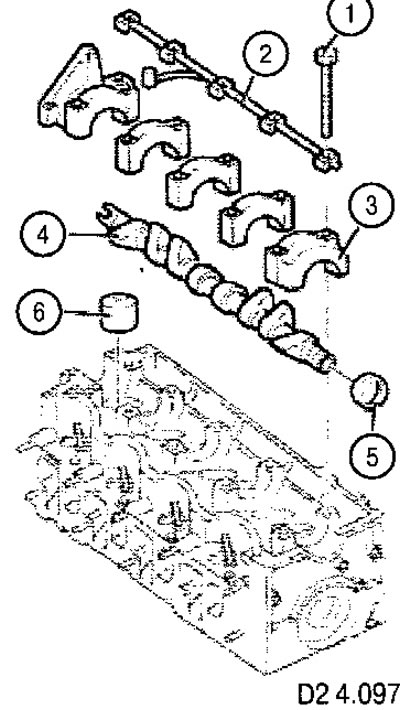

Открутите винты (1) крепления крышек подшипников распределительного вала.
Снимите маслопровод (2) смазки распределительного вала.
Снимите крышки (3) подшипников распределительного вала.
Внимание: при разборке пометьте крышки подшипников распределительного вала для того, чтобы при сборке установить их на прежние места.
Снимите распределительный вал (4).
Снимите передний сальник (5) распределительного вала.
Снимите толкатели клапанов (6) совместно с регулировочными шайбами.
Внимание: при разборке пометьте крышки подшипников распределительного вала для того, чтобы при сборке установить их на прежние места.
Установите ГБЦ на деревянную поверхность и зафиксируйте ее прижимом так, чтобы при разборке клапанного механизма головки клапанов упирались в эту поверхность.

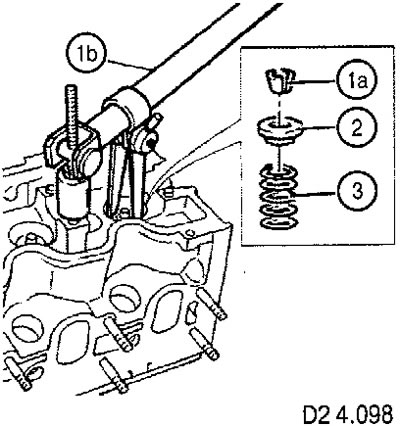

Снимите фиксирующие сухари (1а) клапанов при помощи приспособления (1b).
Снимите верхние опоры (2) клапанных пружин.
Снимите клапанные пружины (3).

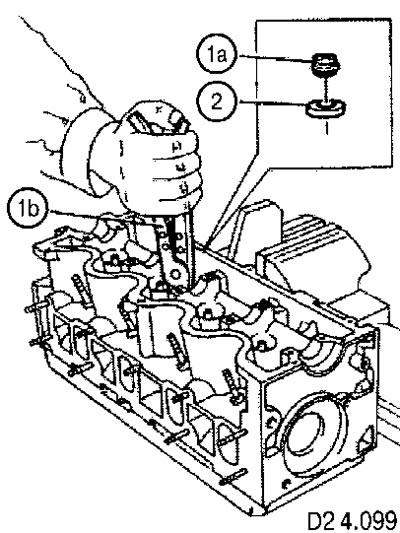

Снимите маслосъемные колпачки (1а) при помощи приспособления (1b).
Снимите нижние опоры (2) клапанных пружин.
Снимите клапаны.
Внимание: при разборке пометьте клапаны для того, чтобы при сборке установить их на прежние места.

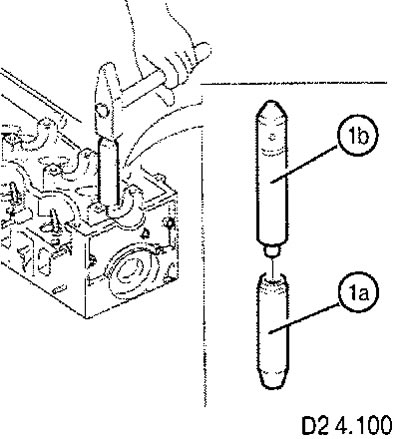

Извлеките направляющие втулки (1а) клапанов при помощи приспособления (1b).
