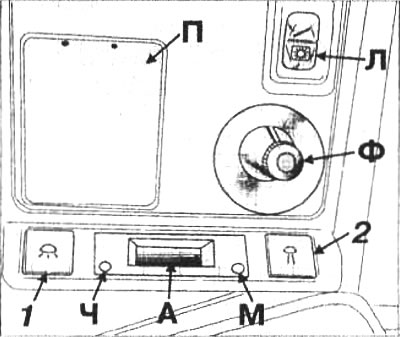

Рис. 8-20. Внутреннее освещение, часы, люк в крыше: П - плафон; 1 - выключатель плафона; Ф - фонарь для чтения карты; 2 - выключатель фонаря для чтения карты; А - часы с цифровой индикацией; Ч - кнопка установки часа; М - кнопка установки минут; Л - переключатель электропривода люка в крыше
На некоторых моделях устанавливаются задние боковые плафоны, которые включаются при открытии соответствующей двери или с помощью встроенного выключателя.
Освещение вещевого ящика со стороны пассажира происходит автоматически при включении зажигания.
Освещение багажного отделения также происходит автоматически при открытии двери багажного отделения и замыкании шарикового контакта, установленного на верхнем торце двери, за обивкой.
Фонарь для чтения карты
На некоторых автомобилях устанавливается фонарь для чтения карты на общей консоли с передним плафоном (рис. 8-20), который включается при нажатии клавиши. Для замены пампы необходимо снять консоль, которая крепится винтом за внутренним зеркалом заднего вида.
Освещение приборов
Освещение приборов осуществляется несколькими лампами. Яркость освещения приборов и ламп подсветки символов панели блока бортовой системы контроля (если она есть) регулируется вращением рукоятки выключателя освещения приборов. Яркость освещения органов управления отопителем, прикуривателем и переключателей не регулируется.
Указатели поворота
Сигнализация поворота осуществляется при помощи двух передних и двух задних указателей поворота и двух боковых повторителей, расположенных с правого и левого борта. Проблесковый режим задается электронным прерывателем указателей поворота марки Sipea типа 6 011349L 1349 или Bitron. Прерыватель установлен в монтажном блоке.
Переключатель наружного освещения
Переключатель наружного освещения находится слева под рулевым колесом (рис. 8-21, С). Для включения габаритного света повернуть рукоятку переключателя к панели приборов до первого фиксированного положения. При этом в комбинации приборов загорается соответствующая контрольная лампа. Для включения ближнего света фар повернуть рукоятку переключателя к панели приборов до второго фиксированного положения. Для включения дальнего света фар переместить рукоятку вниз параллельно рулевому колесу. Для перехода на ближний свет вернуть рукоятку в первоначальное положение. При включений дальнего света фар в комбинации приборов загорается соответствующая контрольная пампа. Для сигнализации дальним светом фар переместить рукоятку переключателя на себя вдоль рулевой колонки.

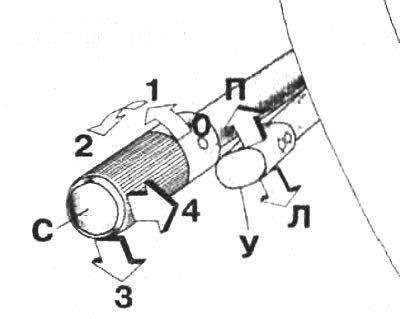

Рис. 8-21. Переключатель наружного освещения и переключатель указателей поворота: С - рукоятка переключателя наружного освещения; О - выключено; 1 - включен габаритный свет; 2 - включен ближний свет; 3 - включен дальний свет; 4 - сигнализация дальним светом фар; У - рычаг переключателя указателей поворота; Л - включены указатели левого поворота; П - включены указатели правого поворота
Переключатель указателей поворота
Переключатель указателей поворота (рис. 8-21, У) расположен с левой стороны вала рулевого управления. При перемещении рычага переключателя параллельно рулевому колесу вверх включаются указатели правого поворота; вниз — указатели левого поворота.
Возвращение рычага переключателя в исходное положение происходит автоматически при прямолинейном движении автомобиля.
На автомобилях с 1990 модельного года, чтобы указать изменение рядности движения автомобиля, необходимо переместить рычаг переключателя в нефиксированное положение и придержать его на время исполнения маневра. Как только рычаг переключателя будет отпущен, он возвратится в первоначальное положение.
