Открыть большую картинку в новой вкладке »

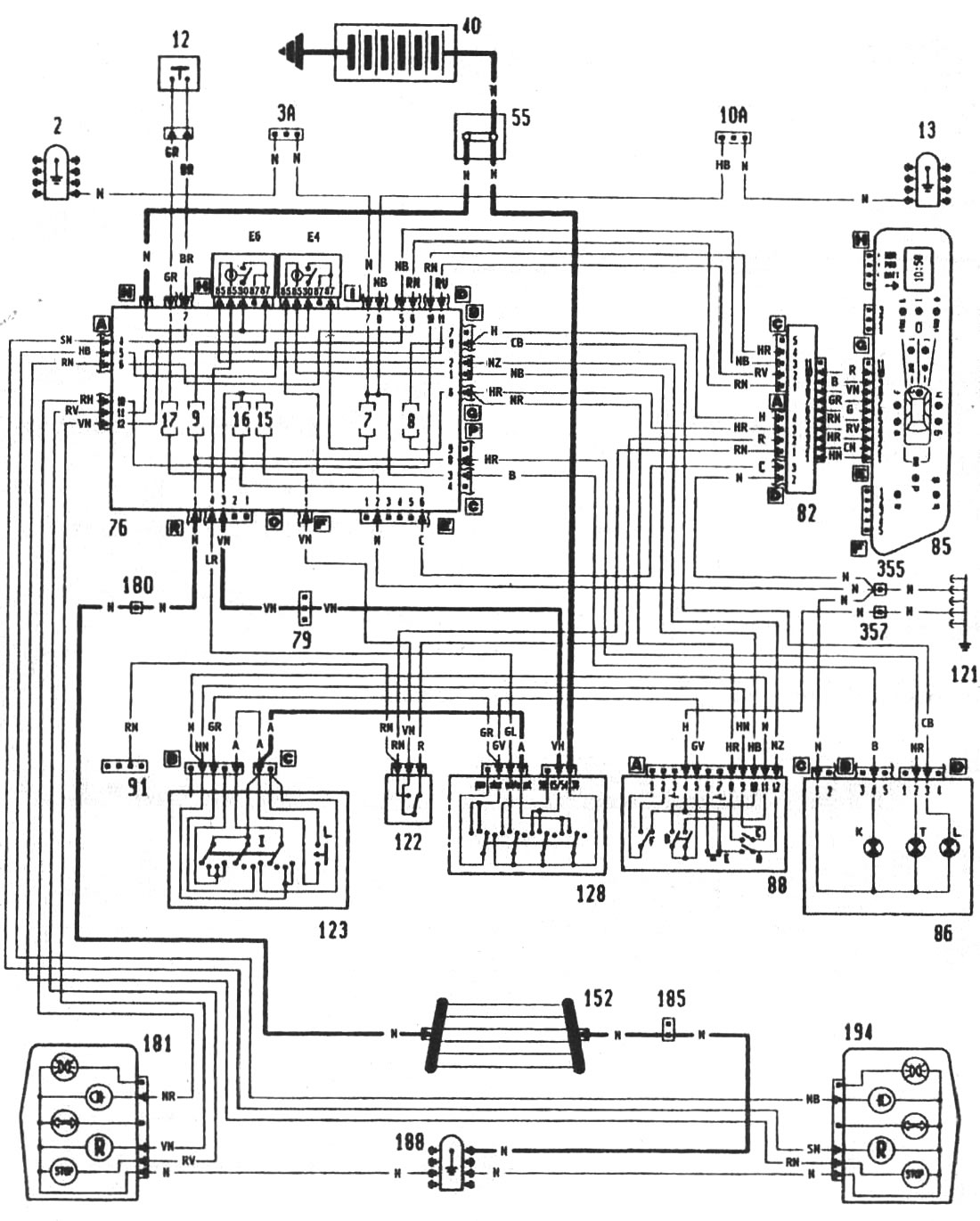

Рис. 8-75. Схема включения элемента обогрева заднего стекла, контрольной лампы обогрева заднего стекла, противотуманных фар, контрольной лампы включения противотуманных фар, ламп заднего противотуманного света, контрольной лампы заднего противотуманного света, ламп света заднего хода стоп-сигнала на автомобилях 1990 модельного года
