Снятие
Снимите дроссельный узел.
Слейте охлаждающую жидкость из системы охлаждения.
Отсоедините электрический разъем от датчика температуры охлаждающей жидкости, расположенного в левой части коллектора.
Выверните болт крепления кронштейна троса акселератора к впускному коллектору и переместите кронштейн в сторону.
Ослабьте хомут и отсоедините шланг системы охлаждения от задней части коллектора (рис. 10.44).

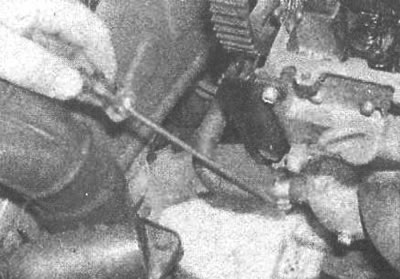

Рис. 10.44. Ослабление хомута крепления шланга системы охлаждения к задней части коллектора
Отсоедините вакуумный шланг вакуумного усилителя тормозов от впускного коллектора (рис. 10.45).

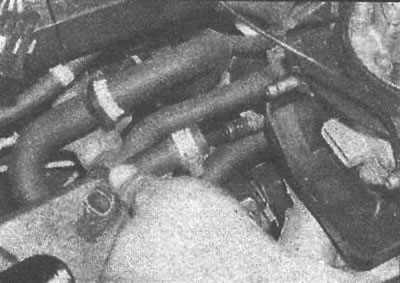

Рис. 10.45. Отсоединение вакуумного шланга вакуумного усилителя тормозов от впускного коллектора
Отверните восемь гаек крепления впускного коллектора, снимите шайбы и впускной коллектор с двигателя (рис. 10.46, 10.47). Снимите прокладку впускного коллектора.

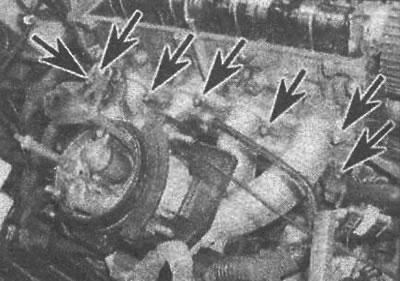

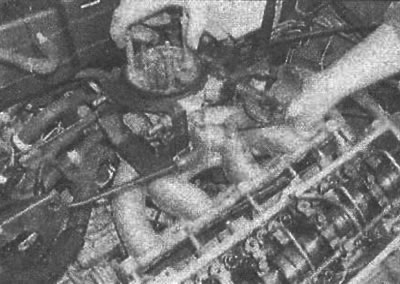

Рис. 10.46. Расположение гаек крепления впускного коллектора | Рис. 10.47. Снятие впускного коллектора |

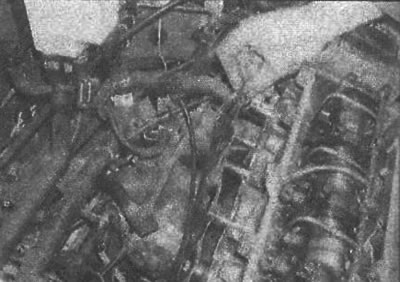

Рис. 10.48. Снятие прокладки впускного коллектора
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
- a) Проверьте состояние шпилек крепления впускного коллектора.
- b) Убедитесь, что привалочные поверхности головки цилиндров и впускного коллектора чистые и сухие, затем установите новую прокладку. Закрепите прокладку пластмассовыми установочными штифтами, пробойником запрессовав их так, чтобы они находились на одном уровне с прокладкой (рис. 10.49, 10.50).
- c) Установите впускной коллектор и закрепите его гайками с шайбами.
- d) Убедитесь, что все шланги правильно подсоединены и надежно закреплены.
- e) Установите дроссельный узел.
- f) Залейте в систему охлаждения охлаждающую жидкость и удалите из нее воздух.

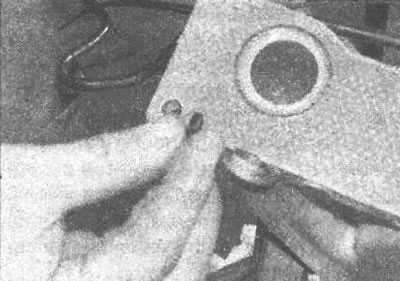

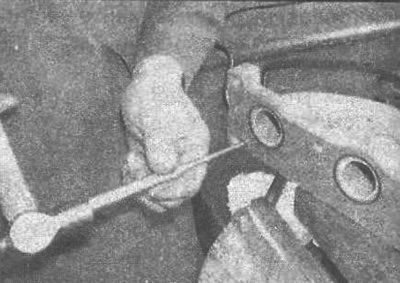

Рис. 10.49. Установка пластмассовых штифтов крепления прокладки впускного коллектора | Рис. 10.50. Использование пробойника для запрессовки пластмассовых установочных штифтов |
