Снятие
1. Снимите приводной вал.

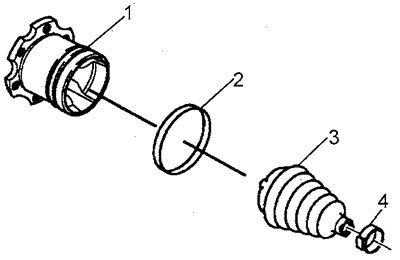

2. Срежьте штампованное кольцо (2) крепления чехла на корпусе (1) ШРУСа.
3. Снимите корпус ШРУСа со стержня вала.
4. Удалите смазку из корпуса ШРУСа.
5. Промойте корпус.
6. При сборке корпус должен быть сухим.
7. Срежьте малый хомут чехла.

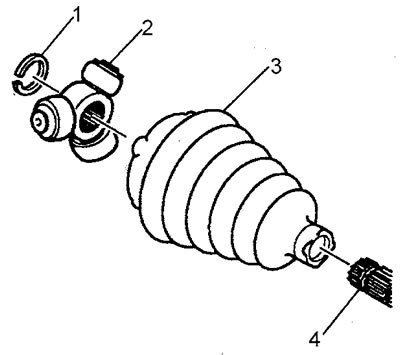

8. Снимите стопорное кольцо (1), крестовину (2) и чехол (3).
9. Промойте стержень вала (4). С помощью проволочной щетки удалите грязь и ржавчину, особенно в месте установки чехла.
10. Проверьте состояние иголок подшипников и цапфы крестовины. Осмотрите корпус ШРУСа, ищите признаки износа, трещины и другие повреждения.
Установка

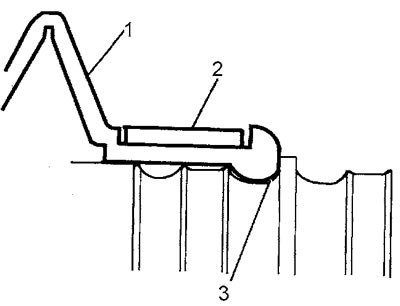

1. Установите новый малый хомут (2) на чехол (1). Наденьте чехол и хомут на стержень приводного вала.
2. Установите прилив чехла (1) в пазу (3) вала.

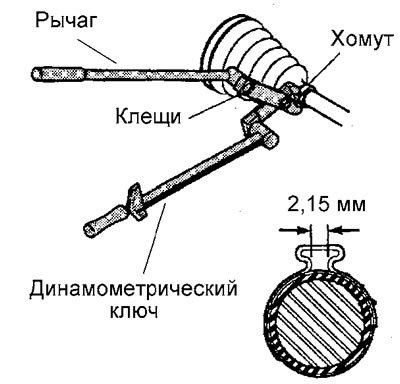

3. Стяните хомут (1) с помощью клещей. Момент стяжки клещей должен быть равен 136 Нм.
4. Измерьте зазор в ушке хомута, если зазор больше 2,15 мм, дотяните хомут до нужного зазора.

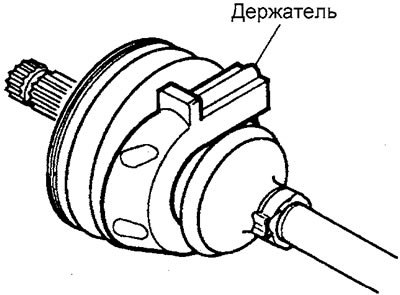

5. Установите на чехол держатель складок так, чтобы он охватывал 2-4 складки чехла.

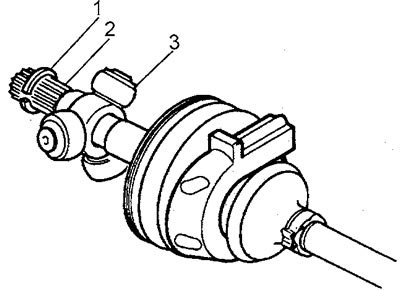

6. Установите крестовину (3) ШРУСа на стержень вала (2).
Материал заимствован у портала [autoinstruction.ru]

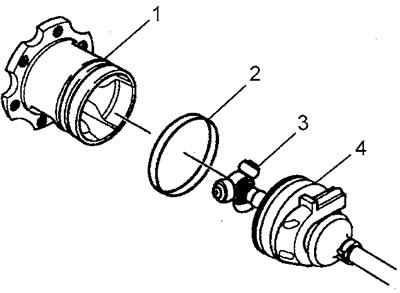

7. Установите стопорное кольцо (1) в паз стержня вала (2).
8. Набейте чехол ШРУСа (4) и корпус ШРУСа (1) смазкой из ремонтного комплекта (весь объем поставляемой в комплекте смазки).
9. Установите чехол на корпус ШРУСа следующим образом:
- а) Сожмите штампованное кольцо (2) руками так, чтобы кольцо приняло легкую овальную форму.
- б) Наденьте кольцо на чехол.
- в) Установите корпус ШРУСа на крестовину.
- г) Установить чехол на корпус ШРУСа.
- д) Установите прилив чехла (1) в канавку корпуса (3). Кольцо (2) должно быть вставлено в канавку чехла.

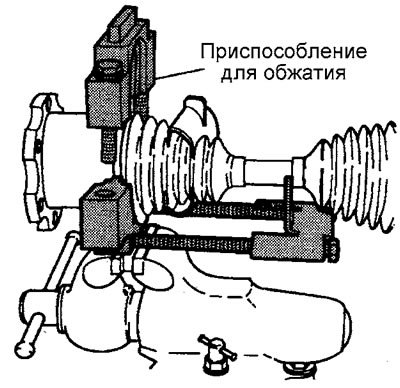

10. Закрепите приспособление для обжатия кольца в тисках, установите корпус ШРУСа в приспособление, как показано на рисунке.
11. Установите верхнюю часть приспособления.

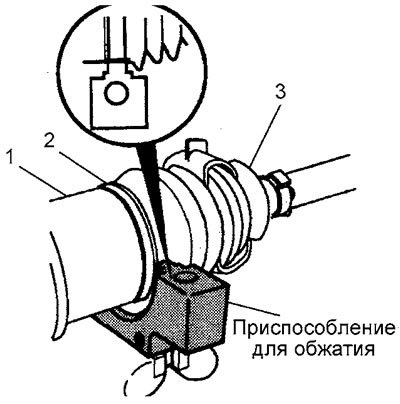

12. Совместите штампованное кольцо (2) и кольцевую скобу приспособления.
13. Вставьте болты крепления верхней части приспособления, затяните болты от руки.
14. Затягивайте болты поочередно поворачивая их на пол-оборота. Одновременно выравнивайте положение чехла (3), корпуса (1) и кольцо (2). Затяжку прекратите после схождения обеих половин приспособления. Отверните болты, выньте внутренний ШРУС.

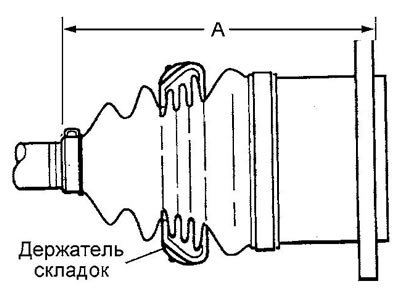

15. Измерьте расстояние "А" и сравните результат с данными спецификации.
Расстояние "А":
- серия 1500 — 170 мм
- серия 2500 — 178 мм
16. Снимите держатель складок.
17. Установите приводной вал.
