Снятие
1. Поднимите автомобиль и подведите под раму стойки безопасности.
2. Если установлена, снимите защиту раздаточной коробки.
3. Если установлен чехол компенсатора длины с двойным хомутом, снимите хомут (4) крепления чехла у раздаточной коробки.

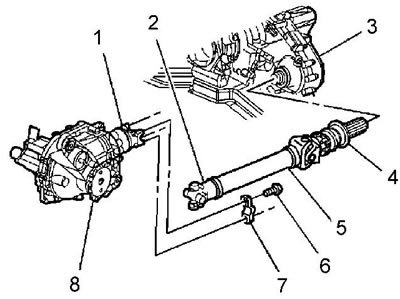

4. Нанесите метки относительного положения карданного вала (2) и фланца ведущей шестерни (1) редуктора (8) переднего моста.
5. Отверните болты (6) и снимите крышки (7) с вилки (1) ведущей шестерни редуктора переднего моста.
Предупреждение: не роняйте крышки подшипников вилки.
6. Отсоедините карданный вал (2) от вилки (1). Оберните крышки подшипников изоляционной лентой для предотвращения потери роликов подшипника.
7. Выньте чехол шарнира из канавки выходного вала раздаточной коробки.

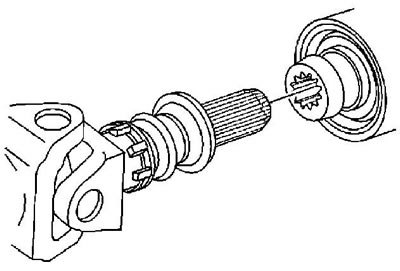

Чехол с одним хомутом |

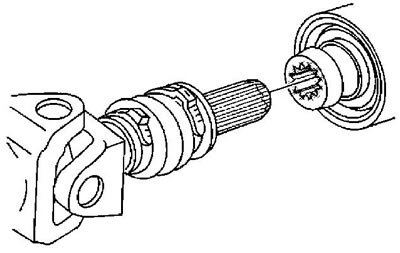

Чехол с двумя хомутами |
8. Выньте карданный вал из выходного вала раздаточной коробки, снимите вал.
Установка
1. При необходимости смажьте шлицы выходного вала раздаточной коробки рекомендованной смазкой.
2. Если карданный вал имеет чехол с двумя хомутами:
- а) Установите новый хомут на чехол у канавки карданного вала.
- б) Заведите карданный вал в шлицы выходного вала раздаточной коробки.
3. Если карданный вал имеет чехол компенсатора длины с одним хомутом, заведите карданный вал в шлицы выходного вала раздаточной коробки.
4. Установите карданный вал в подшипники и вилку ведущей шестерни редуктора переднего моста.
5. Установите крышки (7) и болты (6). Затяните болты. Момент затяжки 25 Н·м.
6. Установите чехол компенсатора длины в канавку выходного вала раздаточной коробки до защелкивания хомута.

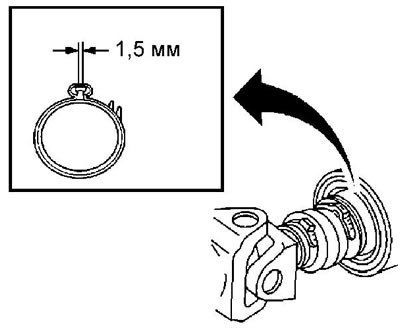

7. Если чехол имеет два хомута, с помощью клещей сведите замок хомута до получения рекомендованного размера замка.
8. Если снимали, установите защиту раздаточной коробки.
9. Опустите автомобиль.
