Проверка приводных ремней
Проверьте ремень привода на отсутствие повреждения и чрезмерного износа и убедитесь в его правильной установке в канавках шкивов. Если ремень "визжит" или проскальзывает, то проверьте состояние контактных поверхностей шкива и натяжение ремня. При обнаружении дефектов замените ремень привода.
Внимание: не наносите масло или смазку на приводные ремни.

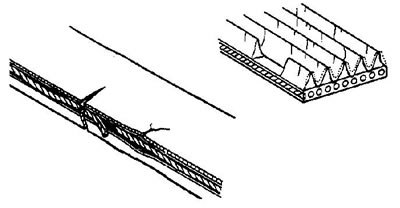

Примечание: не допускается отслоение резины от корда на внутренней (со стороны гребней) и внешней поверхностях ремня, оголение или повреждение корда, отслоение гребней от резинового основания, наличие трещин, отслоение или износ на боковых поверхностях ремня и гребней ремня.
Ремень привода генератора
1. Откройте капот.
2. Снимите выпускной воздуховод воздушного фильтра (см. главу "Система впрыска").

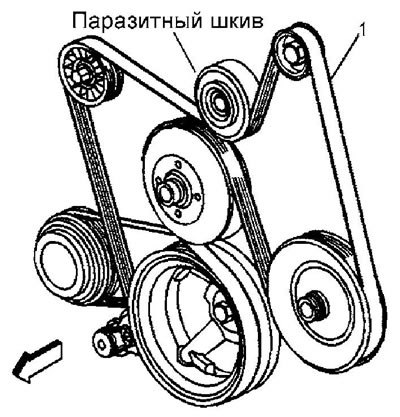

3. Установите торцевой ключ на болт натяжного устройства ремня привода навесных агрегатов.
4. Поверните натяжное устройство по часовой стрелке до сброса натяжения ремня.
5. Снимите ремень привода (1) со всех шкивов.
6. Медленно отпустите натяжное устройство.
7. Прочистите и осмотрите поверхности шкивов, контактирующие с ремнем. При необходимости замените ремень.
8. Наденьте ремень на все шкивы, кроме паразитного шкива.
9. Установите торцевой ключ на болт натяжного устройства ремня привода.
(Текст предоставил этот ресурс autoinstruction.ru)
10. Поверните натяжное устройство по часовой стрелке в положение сброса натяжения ремня.
11. Наденьте ремень на паразитный шкив.
12. Медленно отпустите натяжное устройство, натяните ремень.
13. Проверьте правильность установки ремня на всех шкивах.
14. Установите выпускной воздуховод воздушного фильтра (см. главу "Система впрыска").
15. Запустите двигатель и проверьте работу ремня.
16. Закройте капот.
Ремень привода компрессора кондиционера
1. Снимите ремень привода генератора.

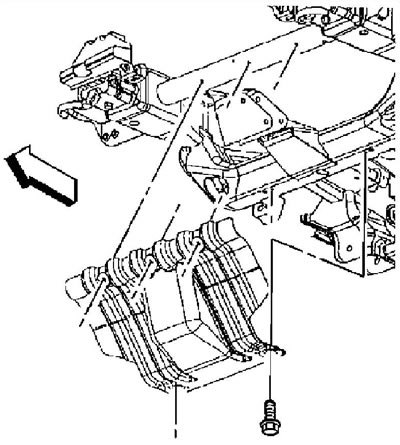

2. (Ранние модели) Поднимите автомобиль, отверните болты крепления и снимите защиту двигателя.

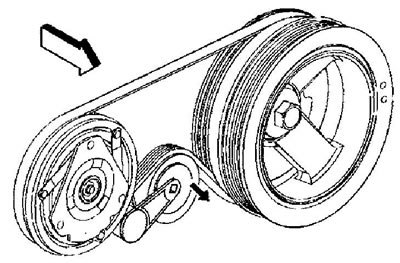

3. Установите ключ в квадратное отверстие рычага натяжного устройства ремня.
4. Поверните натяжное устройство по часовой стрелке до сброса натяжения ремня.
5. Снимите ремень привода компрессора кондиционера.
6. Медленно отпустите натяжное устройство.
7. Прочистите и осмотрите поверхности шкивов, контактирующие с ремнем. При необходимости замените ремень.
8. Наденьте ремень компрессора кондиционера на шкив коленчатого вала.
9. Установите ключ в квадратное отверстие рычага натяжного устройства.
10. Поверните натяжное устройство по часовой стрелке.
11. Установите ремень по шкиву механизма натяжения.
12. Наденьте ремень на шкив компрессора кондиционера.
13. Медленно отпустите натяжное устройство, натяните ремень.
14. Проверьте правильность установки ремня на шкивах.
15. (Ранние модели) Установите защиту двигателя. Момент затяжки 20 Нм.
16. Установите ремень привода генератора.
