Снятие
Установите автомобиль на подъемник, выключите зажигание, затормозите стояночным тормозом.
Поднимите капот автомобиля и снимите провод с клеммы "минус" аккумуляторной батареи.
Снимите пробку маслоналивной горловины и экран двигателя.
Установите пробку маслоналивной горловины на место.

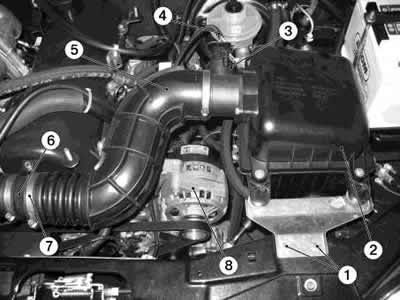

Рис.7-12. Снятие воздушного фильтра: 1 - болт крепления кронштейна воздушного фильтра; 2 - воздушный фильтр; 3 - датчик массового расхода воздуха; 4 - жгут проводов системы зажигания; 5 - шланг впускной трубы; 6 - проставка; 7 - хомут крепления шланга впускной трубы; 8 - генератор.
Отверните 4 болта 1, рис. 7-12, крепления кронштейна воздушного фильтра 2 к кузову. Ослабьте хомут 7 крепления и отсоедините шланг 5 впускной трубы от проставки 6. Отсоедините колодку жгута 4 проводов системы зажигания от датчика 3 массового расхода воздуха.
Снимите воздушный фильтр с датчиком массового расхода воздуха и со шлангом впускной трубы в сборе.
(Оригинал найдёте на этом ресурсе: www.Autoinstruction.ru)
Отверните на 3-4 оборота 2 гайки крепления кронштейна натяжного ролика и ослабьте вращением болта 1, рис. 7-13, механизма натяжения ремня привода вспомогательных агрегатов натяжение ремня 3.

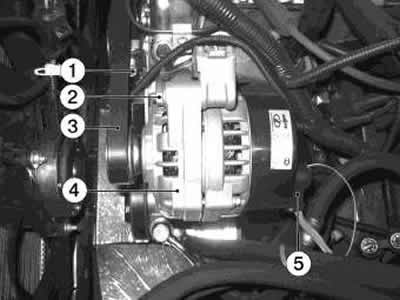

Рис.7-13. Снятие генератора: 1 - болт механизма натяжения ремня привода вспомогательных агрегатов; 2 - гайка болта крепления генератора к кронштейну; 3 - ремень генератора; 4 - генератор; 5 - электропровода генератора.
Снимите со шкива ремень привода вспомогательных агрегатов.
Отсоедините от генератора электропровода 5.
Отверните 2 гайки болтов 2 крепления генератора к кронштейну, извлеките 2 болта и снимите генератор.
Установка
Для установки генератора выполните операции в последовательности, обратной снятию.
Установите ремень привода вспомогательных агрегатов, отрегулируйте его натяжение соблюдая рекомендации, изложенные в подразделе «Регулировка натяжения ремня привода вспомогательных агрегатов». При этом: момент затяжки гаек болтов — 15...24 Нм (1,5...2,4 кгс·м).
