В случае повреждения одного из диодов выпрямителя необходимо заменять целиком выпрямительный блок.
Короткое замыкание диодов выпрямительного блока можно проверить не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора и сняв кожух с задней крышки генератора. Также отсоединяется провод от вывода «D+» регулятора напряжения. Проверить можно омметром или с помощью лампы (1-5 Вт, 12 В) и аккумуляторной батареи, как показано на рис. 7-9.

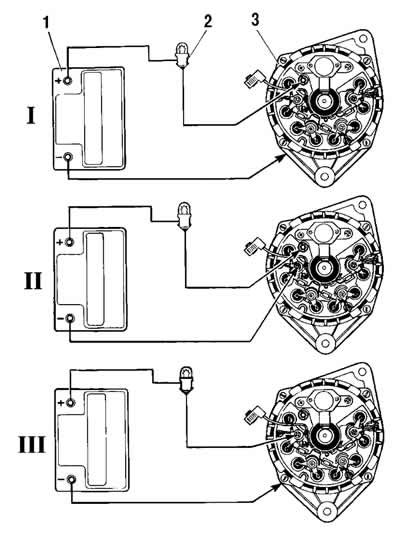

Рис. 7-9. Схемы для проверки диодов выпрямителя: 1 - аккумуляторная батарея; 2 - контрольная лампа; 3 - генератор; I - проверка одновременно «положительных» и «отрицательных» диодов; II - проверка «положительных» диодов; III - проверка «отрицательных» диодов.
Примечание. С целью упрощения крепления деталей выпрямителя три диода (с красной меткой) создают на корпусе «плюс» выпрямленного напряжения. Эти диоды «положительные» и они запрессованы в одну пластину выпрямительного блока, соединенную с выводом «В+» генератора. Другие три диода («отрицательные» с черной меткой) имеют на корпусе «минус» выпрямленного напряжения. Они запрессованы в другую пластину выпрямительного блока, соединенную с массой.
Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» диодах. Для этого «плюс» батареи через лампу подсоедините к зажиму «В+» генератора, а «минус» к корпусу генератора (рис. 7-9, I). Если лампа горит, то «отрицательные» и «положительные» диоды имеют короткое замыкание.
Для проверки короткого замыкания в «положительных» диодах «плюс» батареи через лампу соедините с зажимом «В+» генератора, а «минус» - с одним из фазных выводов обмотки статора (рис. 7-9, II). Горение лампы укажет на короткое замыкание одного или нескольких «положительных» диодов.
[Текст взят с портала проекта: AutoInstruction]
Короткое замыкание «отрицательных» диодов можно проверить соединив «плюс» батареи через лампу с одним из фазных выводов обмотки статора, а «минус» с корпусом генератора (рис. 7-9, III). Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» диодах. Следует помнить, что в этом случае горение лампы может быть и следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается значительно реже, чем короткое замыкание диодов.
Обрыв в диодах без разборки генератора можно обнаружить либо осциллографом, либо при проверке генератора на стенде по значительному снижению (на 20-30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки, дополнительные диоды и регулятор напряжения генератора исправны, а в диодах нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в диодах.
