Снимите защитные колпачки 2 (рис. 6-20), затем выпрессуйте из корпуса 3 цилиндра поршни 4 в сборе с деталями устройства автоматического регулирования зазора между тормозными колодками и барабаном.
Рис. 6-20. Колесный цилиндр: 1 - упор колодки; 2 - защитный колпачок; 3 - корпус цилиндра; 4 - поршень; 5 - уплотнитель; 6 - опорная чашка; 7 - пружина; 8 - сухари; 9 - упорное кольцо; 10 - упорный винт; 11 - штуцер; А - прорезь на упорном кольце.
Установите поршень в сборе с автоматическим устройством на специальное приспособление так, чтобы выступы приспособления охватывали головку упорного винта 3 (рис. 6-21 ). Отверткой, поворачивая поршень 9, выверните упорный винт 3 из поршня. Снимите с винта уплотнитель 8 с опорной чашкой 7 и сухари 5. Разъедините упорное кольцо 4 и упорный винт 3.

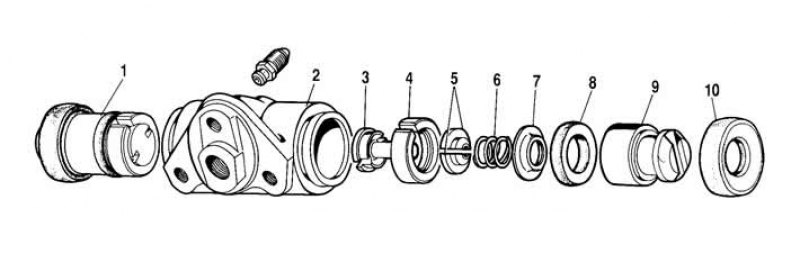

Рис. 6-21. Детали колесного цилиндра: 1 - поршень в сборе; 2 - корпус цилиндра; 3 - упорный винт; 4 - упорное кольцо; 5 - сухари; 6 - пружина; 7 - опорная чашка; 8 - уплотнитель; 9 - поршень; 10 - защитный колпачок.
Сборку автоматического устройства и самого колесного цилиндра проводите в обратной последовательности с учетом следующего:
(Посмотрите оригинал на портале: www.autoinstruction.ru)
- упорные винты поршней заворачивайте моментом 4...7 Нм (0,4...0,7 кгс·м);
- прорезь А (см. рис. 6-18) на упорных кольцах должна быть направлена вертикально вверх; отклонение от вертикали допускается не более 30°. Такое расположение прорези обеспечивает более полное удаление воздуха из привода тормозного механизма при его прокачке;
- для предварительного сжатия упорных колец поршни в корпус цилиндра запрессовывайте при помощи специального приспособления, имеющего форму цилиндра с конусным внутренним отверстием;
- усилие запрессовки поршня в цилиндр должно быть не менее 350 Н (35 кгс); при усилии менее 350 Н (35 кгс) замените упорное кольцо;
- при запрессовке поршня в цилиндр необходимо выдержать размеры 4,5 - 4,8 мм и 67 мм (максимально) (см. рис. 6-18) для свободной посадки тормозного барабана;
- перед установкой деталей в корпус цилиндра обильно смажьте их тормозной жидкостью.
Рис. 6-18. Тормозной механизм заднего колеса: 1 - колесный цилиндр; 2 - верхняя стяжная пружина колодок; 3 - накладка колодки; 4 - щит тормоза; 5 - внутренняя пластина; 6 - оболочка заднего троса; 7 - нижняя стяжная пружина колодок; 8 - передняя тормозная колодка; 9 - опорная пластина колодок; 10 - заклепки; 11 - маслоотражатель; 12 - направляющие пластины колодок; 13 - задний трос стояночного тормоза; 14 - пружина заднего троса; 15 - наконечник заднего троса; 16 - задняя тормозная колодка; 17 - опорная стойка колодки; 18 - рычаг ручного привода колодок; 19 - резиновые подушки; 20 - распорная планка колодок; 21 - палец рычага ручного привода колодок.
После сборки проверьте перемещение каждого поршня в корпусе цилиндра. Они должны легко перемещаться в пределах 1,25-1,65 мм. Последними установите на место защитные колпачки 2.
