Масляный насос снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, а также при подтекании масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров. В запасные части поставляют только насос в сборе, поэтому в данном разделе описаны только снятие и установка насоса.
Для ремонта масляного насоса требуется набор новых запасных частей, которые в отдельности в розницу не поступают. Поэтому при выходе насоса из строя заменяйте его в сборе или обратитесь для ремонта на специализированный сервис.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

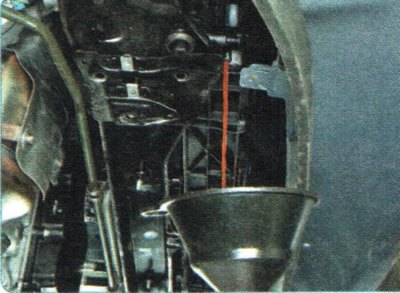

2. Слейте жидкость из системы охлаждения (см. «Замена охлаждающей жидкости»).

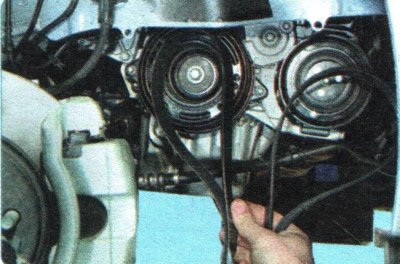

3. Снимите ремни привода вспомогательных агрегатов (см. «Замена ремней привода вспомогательных агрегатов»).

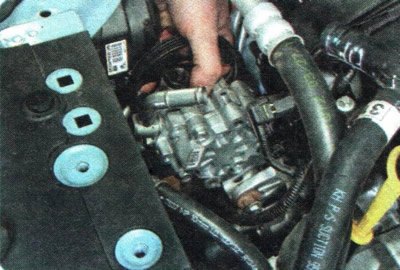

4. Снимите насос гидроусилителя рулевого управления (см. «Снятие и установка насоса гидроусилителя рулевого управления»).

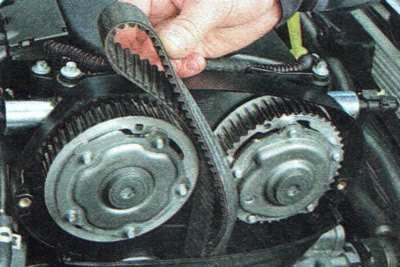

5. Снимите ремень привода газораспределительного механизма...

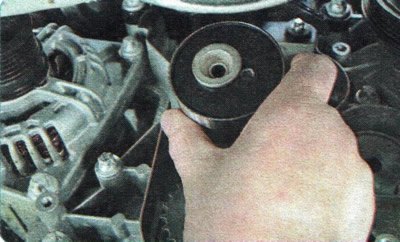

6. ...и натяжной ролик (см. «Замена ремня привода газораспределительного механизма»).
Внимание: После снятия ремня привода газораспределительного механизма запрещается проворачивать коленчатый и распределительные валы, так как поршнями могут быть повреждены клапаны.

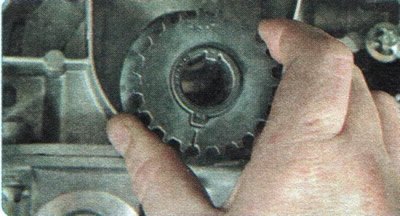

7. Снимите зубчатый шкив с хвостовика коленчатого вала.

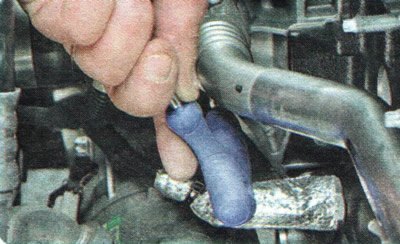

8. Выверните два болта крепления водораспределительной трубы к водяному насосу.
Примечание: Для наглядности снят катколлектор.

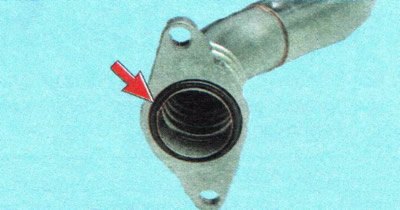

Внимание: Фланец водораспределительной трубы уплотнен резиновым кольцом. Заменяйте это кольцо при каждой разборке соединения.

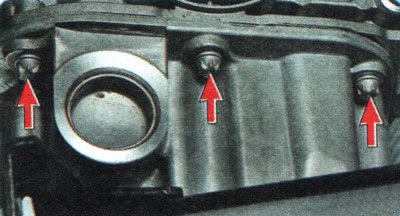

9. Выверните три болта крепления масляного картера к масляному насосу...

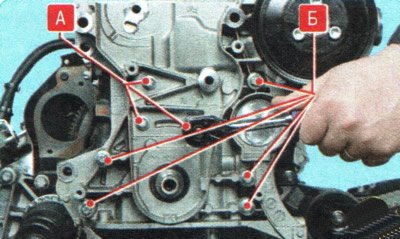

10. ...девять болтов крепления масляного насоса к блоку цилиндров двигателя...
Примечания: Обратите внимание: болты крепления масляного насоса различаются по длине (болты А короткие, болты Б длинные). Для наглядности показано на снятом двигателе.

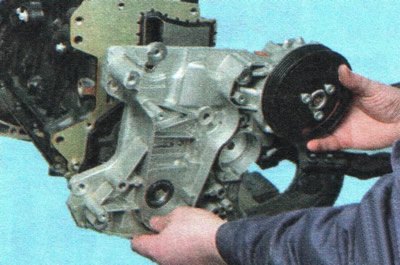

11. ...и снимите масляный насос в сборе с водяным насосом.
Примечание: Для наглядности показано на снятом двигателе.

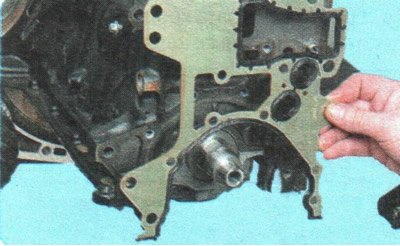

12. Снимите установленную под фланцем корпуса масляного насоса уплотнительную прокладку.
[Статья перепечатана с ресурса: Autoinstruction]

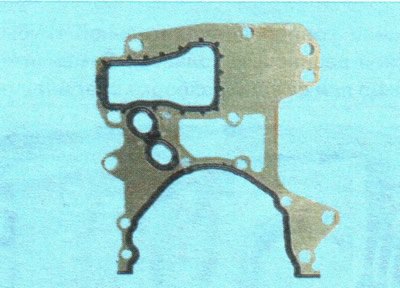

Примечание: Прокладку масляного насоса при каждой разборке соединения заменяйте новой, так как старая прокладка при повторной установке может не обеспечить герметичность соединения.
Полезный совет: При каждом снятии насоса заменяйте передний сальник коленчатого вала см. «Замена сальников коленчатого вала»).
13. Установите насос в порядке, обратном снятию, и затяните болты его крепления равномерно крест-накрест моментом 20 Н·м.
14. Установите все ранее снятые детали и залейте охлаждающую жидкость см. «Замена охлаждающей жидкости»).
Полезный совет: При установке нового масляного насоса рекомендуем заменить фильтрующий элемент масляного фильтра.
