Модели с двигателем M57
1. Накройте генератор, чтобы предотвратить попадание на него рабочих жидкостей.
2. Снимите впускной трубопровод.

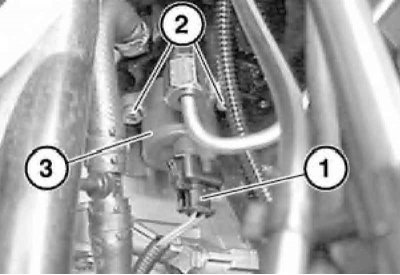

3. Очистите ТНВД в районе регулятора давления холодным очистителем и просушите сжатым воздухом. Разъедините разъем (1), выверните болты (2) и снимите регулятор давления (3) из корпуса проворачивая его рукой.
Не извлекайте регулятор давления из ТНВД с помощью инструмента.
[Материал опубликован ранее на: Autoinstruction]

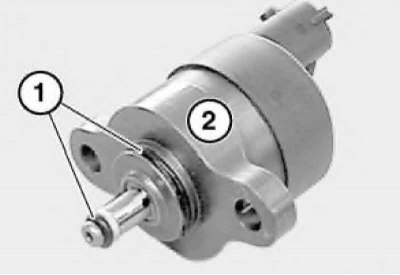

4. Проверьте правильность положения и целостность уплотнительных колец (1) и белого опорного кольца регулятора (2) давления. Перед установкой смажьте все уплотнительные кольца чистым дизельным топливом.
5. Вдавите регулятор давления, проворачивая его рукой по направлению часовой стрелки в ТНВД до прилегания сопрягаемых поверхностей.
Не применяйте для этого ударный инструмент.
Модели с двигателем M67
Предварительно снимите верхние крышки двигателя.
Регулятор давления

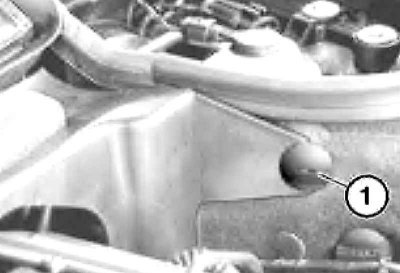

1. Отдайте гайку.

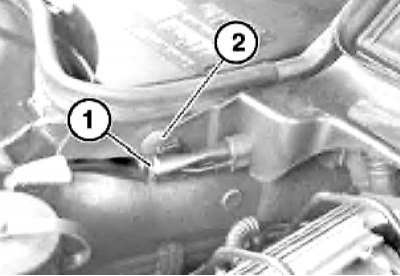

2. Разожмите хомут (1) жгута электропроводки и отдайте гайку (2).

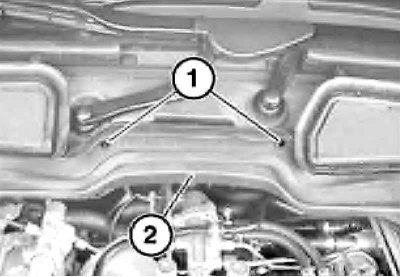

3. Выверните болты (1) и снимите крышку (2).

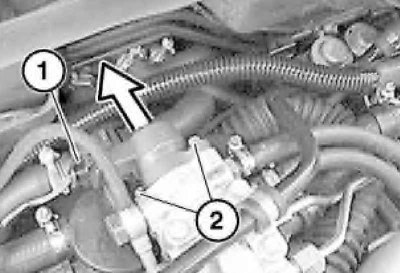

4. Дальнейшее снятие и установка производятся аналогично снятию и установке на двигателе M57 (см. параграфы 3-5).
Распределитель топлива

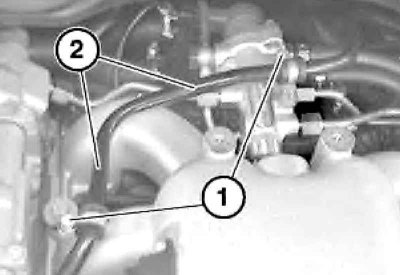

1. Выверните болт (1) и отведите в сторону вакуумный трубопровод (2).

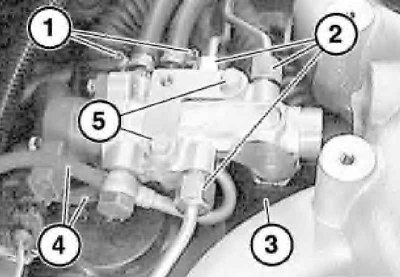

2. Разъедините разъем от регулятора давления распределителя топлива. Ослабьте хомуты (1) топливопроводов и отсоедините их от распределителя топлива. Отсоедините напорные (2) трубопроводы и возвратные (4) трубопроводы. Выверните болты (5), немного приподнимите распределитель топлива и отсоединить разъем от датчика (3) давления.
3. Снимите распределитель топлива.
