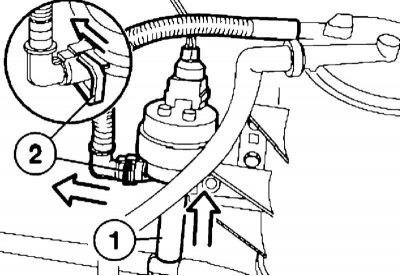

На моделях с двигателем M52 разъедините разъем, отсоедините от клапана шланги (1 и 2) и снимите клапан EVAP из держателя движением вверх.
Клапан EVAP расположен около купола левой стойки подвески.
Модели с двигателями M60 и M62

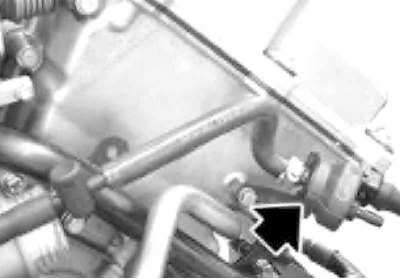

1. На моделях с двигателем M60 клапан вентиляции топливного бака установлен на крышке ГРМ цилиндров №№ 1–4.

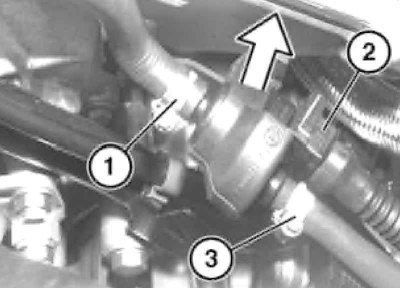

2. На моделях с двигателем M60 ослабьте хомуты (1 и 3) и отсоедините шланги. Разъедините разъем (2) и снимите клапан EVAP из держателя.

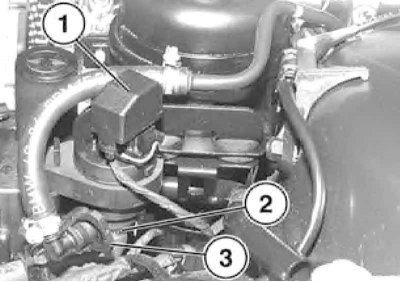

На моделях с двигателем M60 ослабьте клапан EVAP расположен около арки левого переднего колеса. Разъедините разъем (1), ослабьте хомут (2) и отсоедините топливный шланг. Раскройте фиксатор (3) и отсоедините шланг.
При установке замените хомут и топливный шланг.
Модели с двигателем M73
1. Снимите корпуса обеих дроссельных заслонок (см. Раздел Снятие и установка корпуса дросселя, замена его прокладки).

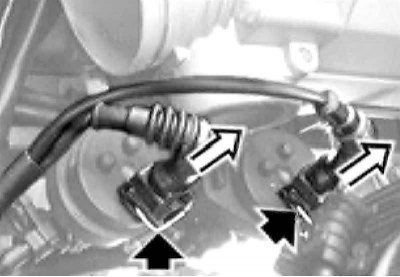

2. Пометьте и разъедините разъемы клапанов EVAP.

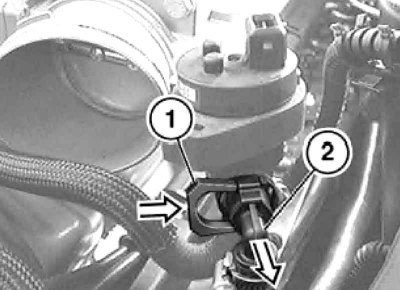

3. Раскройте быстросъемные хомуты крепления шлангов клапанов EVAP и отсоедините шланги.

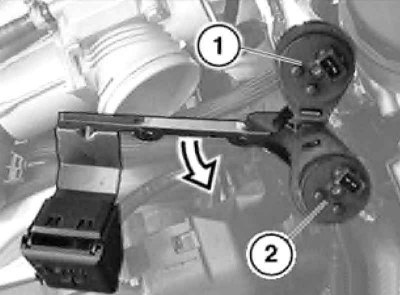

4. Выньте клапаны EVAP из держателя.
5. Установка производится в обратном порядке. Замените подводящие шланги к корпусам дроссельных заслонок вместе с хомутами.
