Дополнительный водяной насос (на кожухе вентилятора)
1. Снимите переднюю панель защиты вспомогательных агрегатов двигателя.

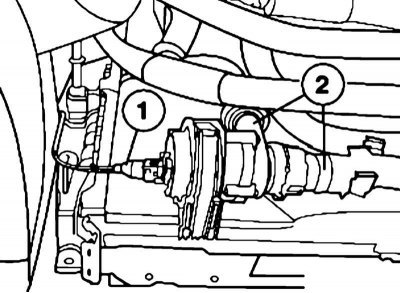

2. Разъедините разъем (1) и снимите водяные шланги (2).
3. Снимите кронштейны и дополнительный водяной насос.
4. Установка производится в обратном порядке. В заключение прокачайте систему охлаждения.
Водяной клапан отопителя
Ниже приводится описание для модели с двигателем M67, на остальных моделях данная процедура производится аналогично.
Процедура снятия и установки водяного клапана системы отопления и К/В задней части салона описана при описании снятия и установки радиатора отопителя задней части салона (см. Раздел Снятие и установка радиатора отопителя).
1. Снимите канал выхода воздуха и звукоизоляционный кожух. Выверните болты (1) хомутов (2), отведите вакуумный трубопровод (3) в сторону в направлении, указанном стрелкой, и при необходимости зафиксируйте хомутами. Отделите контактную ленту (4) и снимите изоляцию (5) в направлении, указанном стрелкой.
2. Снимите хомуты (1) и отделите контактную ленту (2) в направлении, указанном стрелкой. Вытяните трубопроводы (3) в направлении, указанном стрелкой, и при необходимости зафиксируйте хомутами.
3. Разъедините разъем (1), ослабьте хомуты (2) и снимите водяной шланг (3) в сборе.
4. Отсоедините водяной клапан (1) от резиновых подушек в направлении, указанном стрелкой. Ослабьте хомуты (2) и отсоедините водяные шланги.
5. Установка производится в обратном порядке. Обратите внимание на правильность положения направляющих (1 и 2). При необходимости замените резиновые подушки.
