Вентилятор блока интегрированной системы отопления и К/В
1. Снимите облицовку панели приборов (см. Главу Кузов).
2. Разожмите зажим крепления воздуховода.
3. Откиньте защелки крепления крышки и снимите ее. Следите за правильным положением крышки.
4. Разъедините разъем, выверните винты и выньте вентилятор.
Вентилятор блока интегриро-ванной автоматической системы отопления и К/В
1. Снимите облицовку панели приборов (см. Главу Кузов).
2. Разожмите зажим крепления воздуховода (см. иллюстрацию).
3. Разожмите правые и левые зажимы крепления тяг и рычагов.

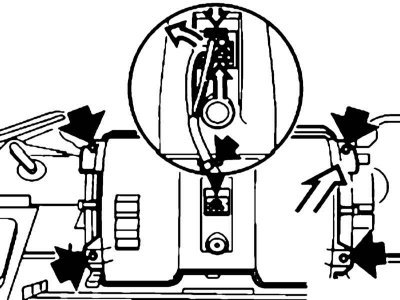

4. Разъедините разъем, разрежьте хомут жгута электропроводки, выверните винты и снимите крышку.
5. Выверните винты (по аналогии с иллюстрацией) и выньте э/мотор вентилятора.
[Материал заимствован у портала: www.autoinstruction.ru]
6. При необходимости снимите резисторную сборку, как описано ниже.

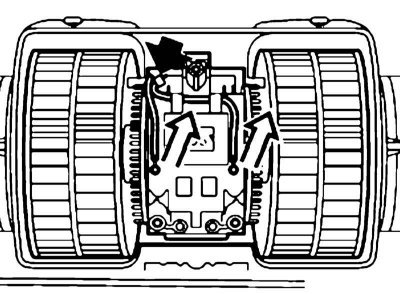

7. Разъедините разъем и разрежьте хомут жгута электропроводки.
8. Выверните винты и снимите резисторную сборку.
9. Установка производится в обратном порядке.
Вентилятор задней части салона
1. Снимите декоративную накладку рычагов управления отопителем в задней части салона, а также панель управления вентилятором (см. Главу Кузов).
2. Выверните с обеих сторон винты и вытащите из креплений переднюю боковую панель тоннеля.
3. Выверните винты со стороны водителя.

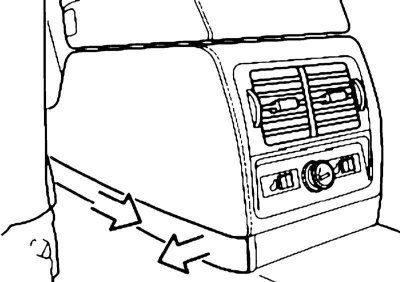

4. Отстегните боковые накладки на заднем вещевом ящике с обеих сторон и вытащите их из креплений назад.

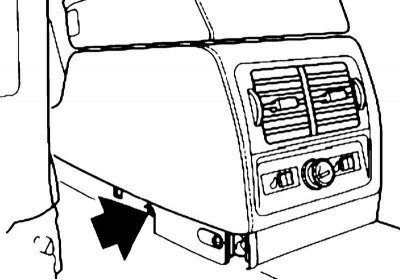

5. Выверните расположенные под накладками винты с левой и правой сторон.

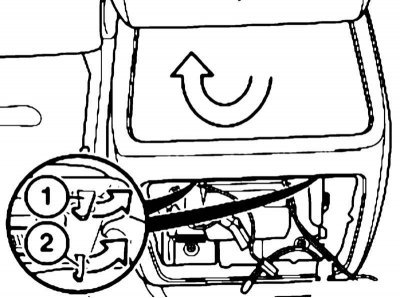

6. Через отверстие высвободите из фиксаторов сзади (1) и спереди (2) декоративную панель заднего вещевого ящика.
7. Выверните винты (1-3), разъедините разъемы (4 и 5), разблокируйте контактную колодку (6) и отсоедините ее.
Не повредите при снятии средней облицовочной панели декоративную деревянную панель отделки. Сдвиньте среднюю панель (7) для мелких вещей вперед и вверх и снимите ее.
8. Выверните винты и вытащите деревянную панель вещевого ящика (средняя часть) вперед. Разъедините разъем (1) (под деревянной панелью) и вытащите назад держатель (2) разъема жгута в сборе.
9. Выверните винт.

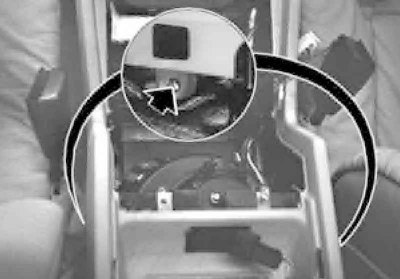

10. Приподнимите сзади вещевой ящик и выверните винты с левой и правой стороны.
11. Выдвиньте вентилятор задней части салона из держателя (1) вперед и выньте назад вверх.
12. Сдвиньте резиновые колпачки и разъедините разъем (1). Выверните винты (2) и выньте вентилятор задней части салона.
13. При необходимости разъедините разъем, выверните винты и снимите сборку резисторов.
