Элементы задней подвески: 1 - подушка крепления балки моста; 2 - амортизационная стойка; 3 - приводной вал; 4 - регулятор заднего моста; 5 - диагональный рычаг; 6 - балка заднего вал моста.
Пневматическая подвеска заднего моста
В качестве дополнительного оборудования устанавливается пневматическая подвеска заднего моста. Пневматическая амортизационная стойка состоит из воздушной камеры, оболочки воздушной камеры, а также качающегося поршня с дополнительным объемом. Оболочка воздушной камеры образует герметичное подвижное соединение между воздушной камерой и амортизатором. Своей рабочей внутренней поверхностью она передает нагрузку автомобиля через давление воздуха.
Справа и слева на заднем мосту находятся крышки датчиков положения кузова, которые соединены через регулирующую штангу с пневматическими амортизационными стойками.
Блок управления системой подачи воздуха находится под запасным колесом за крышкой.

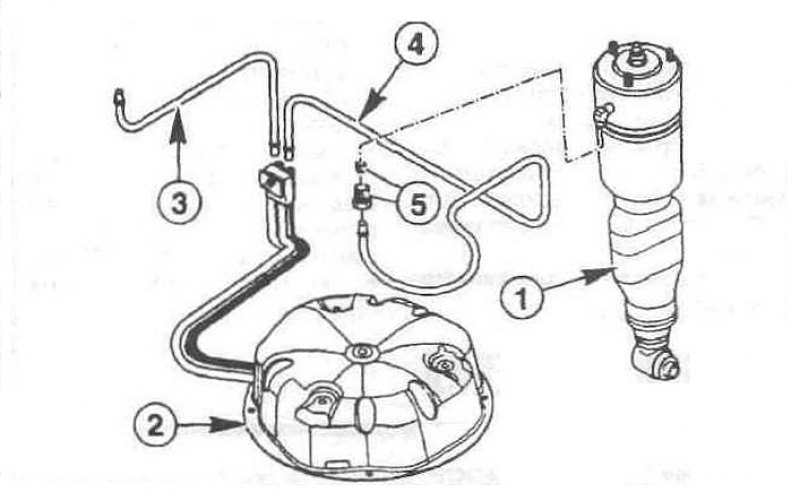

Элементы пневматической подвески: 1 - пневматическая амортизационная стойка; 2 - система подачи воздуха; 3 - правый трубопровод; 4 - левый трубопровод; 5 - полый болт.
