Рис. 145. Детали генератора: 1 — регулятор напряжения; 2 — щеткодержатель; 3 — колодка вывода дополнительных диодов; 4 — изолирующие втулки; 5 — выпрямительный блок; 6 — контактный болт; 7 — статор; 8 — ротор; 9 — дистанционная втулка; 10 — внутренняя шайба крепления подшипника; 11 — крышка со стороны привода; 12 — шкив; 13 — наружная шайба крепления подшипника; 14 — стяжной болт; 15 — передний шариковый подшипник ротора; 16 — втулка; 17 — крышка со стороны контактных колец; 18 — буферная втулка; 19 — поджимная втулка; 20 — конденсатор.
Отворачивают гайки стяжных болтов 14 и снимают крышку 11 генератора вместе с ротором и шкивом. Зажимают ротор в тисках, отворачивают гайку шкива и съемником 02.7823.9504 снимают шкив с вала ротора. Вынимают из паза на валу сегментную шпонку и снимают крышку 11.

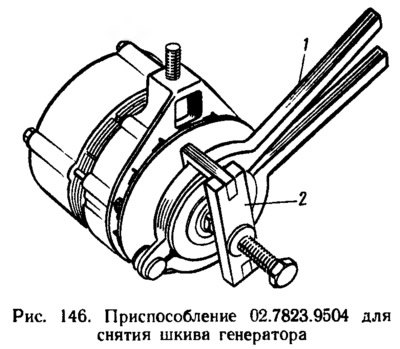

Съемник 02.7823.9504 (рис. 146) состоит из двух стальных полуколец 1, которые вкладываются в ручей шкива, и обычного съемника 2. Лапами съемника захватывают за полукольца, а болт упирают в торец вала генератора. Полукольца имеют такое же сечение, как и ремень привода генератора. С одной стороны они соединены шарнирно, а с другой снабжены рычагами, которые сжимаются рукой при снятии шкива.
Отворачивают гайки винтов, соединяющих наконечники вентилей с выводами обмотки статора и извлекают статор 7 (см. рис. 145) из крышки 17 генератора. Отворачивают гайку контактного болта 6, отсоединяют от колодки 3 штекер провода дополнительных диодов и снимают выпрямительный блок 5.
Собирают генератор в обратной последовательности. Несоосность отверстий в лапах крышек генератора должна быть не более 0,4 мм. Поэтому при сборке необходимо вставлять в эти отверстия ступенчатую цилиндрическую контрольную оправку, имеющую с одной стороны диаметр 12 мм, а с другой — 22 мм. Коническая пружинная шайба шкива выпуклой стороной должна соприкасаться с гайкой. Гайку шкива затягивают моментом 38,4—88 Н·м.
Во избежание поломки щеток перед установкой регулятора напряжения с щеткодержателем на место необходимо не вставлять полностью щеткодержатель в регулятор, а лишь частично задвинуть его и в таком виде вставить в генератор. После установки щеткодержателя на место в крышке генератора легким нажатием на регулятор вдвигают его в генератор.
Замена щеткодержателя
Если щетки износились и выступают из щеткодержателя меньше чем на 5 мм, то заменяют щеткодержатель с щетками. Для замены выдвигают щеткодержатель из корпуса регулятора напряжения, нажав на вывод «В». Перед установкой регулятора напряжения с новым щеткодержателем на место продувают гнездо в генераторе от угольной пыли и протирают от масла, смешанного с угольной пылью.
Замена подшипников ротора
Чтобы извлечь неисправный подшипник из крышки со стороны привода, отворачивают гайки винтов, стягивающих шайбы крепления подшипника, снимают шайбы с винтами и на ручном прессе выпрессовывают подшипник. Если гайки не отворачиваются (концы винтов раскернены), то спиливают эти концы.
Устанавливать новый подшипник в крышку генератора можно только в том случае, если отверстие для подшипника не деформировано. Диаметр отверстия должен быть не более 42 мм. Если отверстие имеет больший диаметр или деформировано, крышку заменяют новой.
Текст предоставлен порталом (Autoinstruction.ru)
Подшипник в крышку запрессовывают на прессе и затем зажимают между двумя шайбами, стянутыми винтами с гайками. После затягивания гаек концы винтов раскернивают.
При замене подшипника ротора со стороны контактных колец необходимо одновременно заменять и крышку, так как если подшипник поврежден, то повреждается и гнездо в крышке.
Замена дополнительных диодов
Для замены отпаивают выводы поврежденного диода и аккуратно извлекают его из пластмассового держателя, не допуская резких ударов по выпрямительному блоку. Затем очищают место установки диода от остатков эпоксидной смолы, устанавливают и припаивают новый диод. Вывод диода с цветной меткой припаивают к выводам вентилей. После припайки приклеивают корпус диода к держателю эпоксидной смолой.
