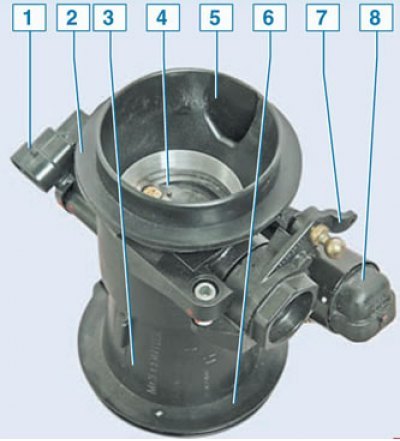

Дроссельный узел 8-кл. двигателя
1 - датчик положения дроссельной заслонки; 2 - патрубок соединения с воздушным фильтром; 3 - корпус; 4 - дроссельная заслонка; 5 - канал подвода воздуха к регулятору холостого хода; 6 - патрубок соединения с впускным трубопроводом; 7 - рычаг привода дроссельной заслонки; 8 - регулятор холостого хода

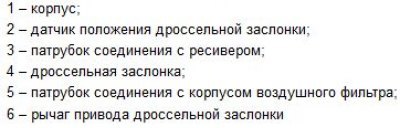

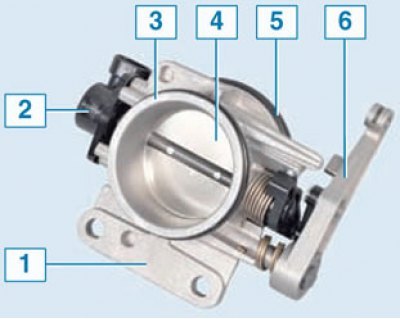

Дросеельный узел 16-кл двигателя
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.
Для автомобилей с двигателем К4М
Снять глушитель шума впуска и корпус воздушного фильтра (см. тут).
Отсоединить трос привода от дроссельного узла.
Отвернуть два болта и снять дроссельный узел 1, рисунок 11-6 (головка сменная 8, удлинитель, вороток).

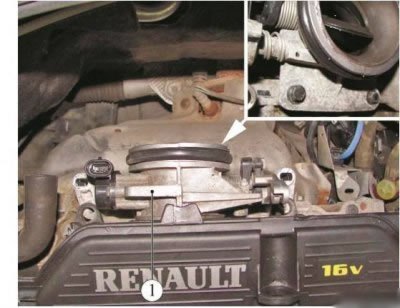

Рисунок 11-6 - Снятие дроссельного узла двигателя К4М: 1 - дроссельный узел (патрубок)
Для автомобилей с двигателем К7М
Оригинал можно просмотреть на сайте [AutoInstruction.ru]
Снять корпус воздушного фильтра (см. тут).
Отсоединить шаровый наконечник 1, рисунок 11-7, привода дроссельного узла (отвертка плоская).

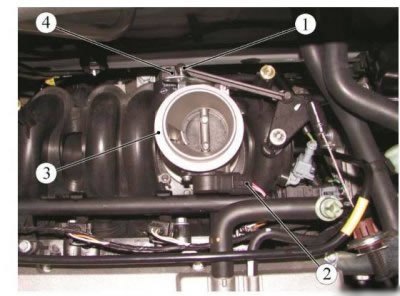

Рисунок 11-7 - Снятие дроссельного патрубка двигателя К7М: 1 - шаровый наконечник привода дроссельного патрубка; 2 - колодка проводов к датчику положения дроссельной заслонки; 3 - дроссельный узел (патрубок); 4 - регулятор холостого хода
Отсоединить колодку 2 проводов от датчика положения дроссельной заслонки.
Отсоединить колодку проводов от регулятора 4 холостого хода.
Отвернуть болт крепления и снять фиксатор корпуса дроссельного узла (отвертка с насадкой Torx Т30).
Снять корпус 3 дроссельного узла, наклонив его.
Установка
Для автомобилей с двигателем К4М
Перед установкой дроссельного узла установить на него новую прокладку, предварительно смазав её моторным маслом.
Установить дроссельный узел 1, рисунок 11-6, на автомобиль, завернуть и затянуть болты крепления. Момент затяжки болтов 14 Н·м (1,4 кгс·м) (головка сменная 8, удлинитель, вороток, ключ моментный).
Присоединить трос привода к дроссельному узлу.
Установить корпус воздушного фильтра и глушитель шума впуска.
Для автомобилей с двигателем К7М
Установить дроссельный патрубок 3, рисунок 11-7.
Установить фиксатор корпуса дроссельного патрубка и завернуть болт крепления. Момент затяжки болта 15 Н·м (1,5 кгс·м) (отвертка Torx Т30, насадка сменная Torx Т30, удлинитель, ключ моментный).
Присоединить колодку проводов к регулятору 4 холостого хода.
Присоединить колодку 2 проводов к датчику положения дроссельной заслонки.
Присоединить шаровый наконечник 1, рисунок 11-7, привода дроссельного патрубка к дроссельному патрубку (плоскогубцы).
Установить корпус воздушного фильтра.
Операции для всех комплектаций автомобилей
Присоединить клемму провода "массы" к аккумулятору.
