Замена
Для двигателя 1,6 (16V)
Выключите зажигание.

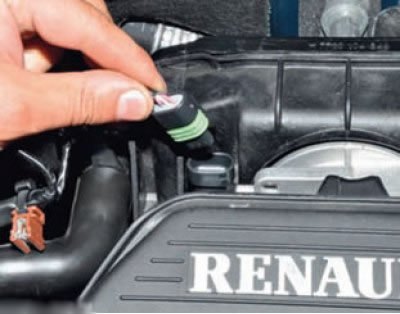

Отожмите фиксатор и снимите разъём проводки ЭСУД от датчика положения дроссельной заслонки.
Снимите дроссельный узел (см. тут).
(Оригинал опубликован на веб-сайте: www.autoinstruction.ru)

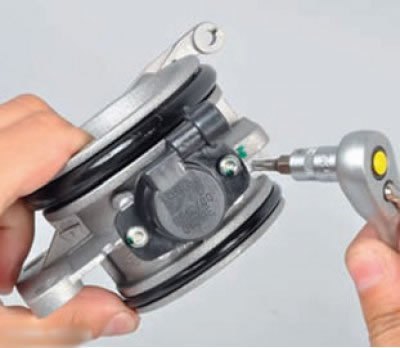

Ключом (Torx T-20) отворачиваем два винта крепления датчика к корпусу дроссельного узла…

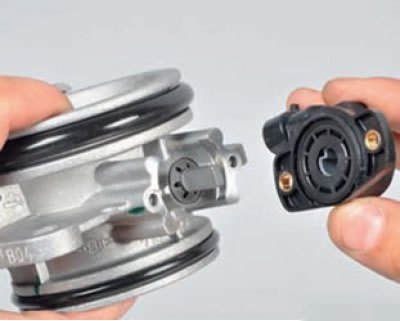

…и снимаем датчик положения с дроссельной заслонки.
На двигателе 1,6 (8V)
Выключите зажигание.
Снимите корпус воздушного фильтра (см. тут).
Отожмите фиксатор и снимите разъём проводки ЭСУД от ДПДЗ.

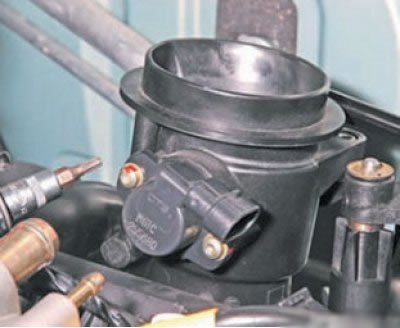

Ключом (Torx T-20) отверните два самореза, крепящих датчик к дроссельному узлу.

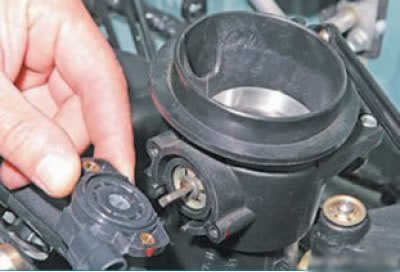

Снимите полностью датчик с дроссельного узла.
Установка производится в обратной последовательности.
Датчик устанавливается на дроссельный узел только в одном положении и при закрытой дроссельной заслонке.
