Корпус воздушного фильтра двигателя K4M

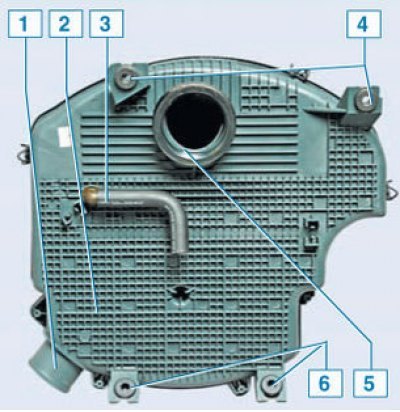

Корпус воздушного фильтра двигателя K7M (вид снизу)
1 - подводящий патрубок; 2 - корпус фильтра; 3 - штуцер шланга основного контура вентиляции картера; 4 - крепления корпуса к впускному трубопроводу; 5 - горловина для соединения с патрубком дроссельного узла; 6 - крепления корпуса к крышке ГБЦ
Снятие
Установить автомобиль на рабочее место, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода "массы" от аккумуляторной батареи.
Для автомобилей с двигателем К4М
Снять глушитель шума впуска (см. тут).
Нажать на пружинные фиксаторы и отсоединить шланг 1, рисунок 11-2, от впускного коллектора 2.
При необходимости замены фильтрующего элемента, отвернуть два винта 4, снять крышку 3 корпуса воздушного фильтра.
Извлечь из крышки корпуса воздушного фильтра фильтрующий элемент.

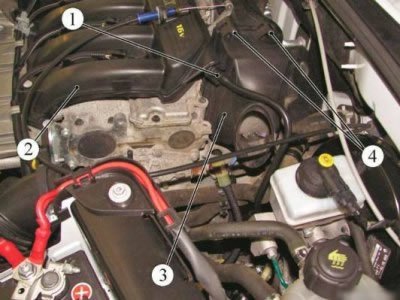

Рисунок 11-2 - Снятие крышки корпуса воздушного фильтра двигателя К4М: 1 - шланг отбора разрежения вакуумного усилителя тормозов; 2 - впускной коллектор; 3 - крышка корпуса воздушного фильтра; 4 - винт крепления крышки корпуса воздушного фильтра
Отсоединить колодку 1, рисунок 11-3, от регулятора холостого хода.

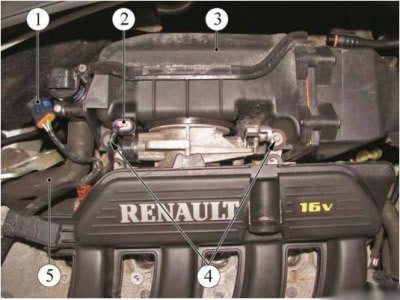

Рисунок 11-3 - Снятие корпуса воздушного фильтра двигателя К4М: 1 - колодка жгута проводов к шаговому электродвигателю регулятора холостого хода; 2 - колодка жгута проводов к датчику положения дроссельной заслонки; 3 - корпус воздушного фильтра; 4 - болты крепления корпуса воздушного фильтра; 5 - трубопровод системы улавливания паров бензина
Отсоединить колодку 2 от датчика положения дроссельной заслонки.
Отсоединить трубопровод 5 от корпуса 3 воздушного фильтра.
Отвернуть два болта 4 и снять корпус 3 воздушного фильтра с автомобиля (головка сменная Torx Е8, удлинитель, вороток).
Для автомобилей с двигателем К7М
Отсоединить четыре фиксатора 1, рисунок 11-4, крышки воздушного фильтра.
Отвернуть пять винтов 2 крепления крышки воздушного фильтра (отвертка крестообразная).
Снять крышку 3 воздушного фильтра.

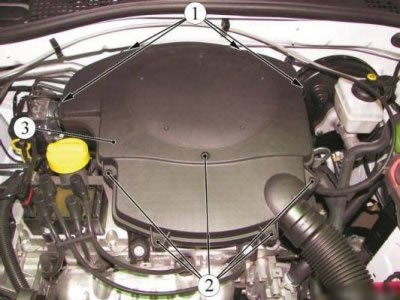

Рисунок 11-4 - Снятие крышки воздушного фильтра двигателя К7М: 1 - фиксатор крышки воздушного фильтра; 2 - винт крепления крышки воздушного фильтра; 3 - крышка корпуса воздушного фильтра
Снять фильтрующий элемент 1, рисунок 11-5, воздушного фильтра.

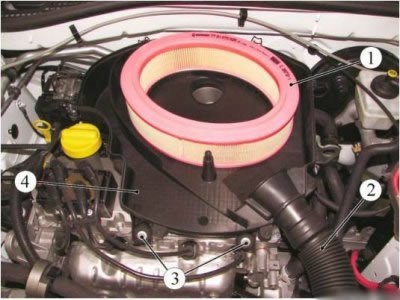

Рисунок 11-5 - Снятие воздушного фильтра двигателя К7М: 1 - фильтрующий элемент воздушного фильтра; 2 - шланг воздухозаборника; 3 - болт крепления воздушного фильтра; 4 - корпус воздушного фильтра
Отсоединить шланг 2 воздухозаборника от корпуса 4 воздушного фильтра.
Отвернуть четыре болта 3 крепления воздушного фильтра (головка сменная 10, удлинитель, вороток).
Отсоединить шланг вентиляции картера от корпуса воздушного фильтра.
Снять корпус воздушного фильтра.
Установка
Для автомобилей с двигателем К4М
Перед установкой корпуса воздушного фильтра установить на дроссельный патрубок новую прокладку, предварительно смазав её моторным маслом.
Установить корпус 3, рисунок 11-3, воздушного фильтра на автомобиль.
Установить и затянуть два болта 4. Момент затяжки болтов 9 Н·м (0,9 кгс·м) (головка сменная Torx Е8, удлинитель, вороток, ключ моментный).
Присоединить трубопровод 5 к корпусу 3 воздушного фильтра.
Присоединить колодку 2 к датчику положения дроссельной заслонки.
Присоединить колодку 1 к регулятору холостого хода.
Установить новый фильтрующий элемент воздушного фильтра в крышку корпуса воздушного фильтра.
Установить крышку 3, рисунок 11-2, на корпус воздушного фильтра и закрепить двумя винтами 4.
Присоединить шланг 1 к впускному коллектору 2.
Установить глушитель шума впуска.
Для автомобилей с двигателем К7М
Присоединить шланг вентиляции картера к корпусу 4, рисунок 11-5, воздушного фильтра.
Установить корпус воздушного фильтра.
Установить четыре болта 3 крепления воздушного фильтра. Момент затяжки болтов крепления воздушного фильтра 10 Н·м (1,0 кгс·м) (головка сменная 10, удлинитель, вороток, ключ моментный).
Присоединить шланг 2 воздухозаборника к корпусу воздушного фильтра.
Установить новый фильтрующий элемент 1 воздушного фильтра.
Установить крышку 3, рисунок 11-4, воздушного фильтра.
Установить пять винтов 2 крепления крышки воздушного фильтра (отвертка крестообразная).
Закрепить четыре фиксатора 1 крышки воздушного фильтра.
Операции для всех комплектаций автомобилей
Присоединить клемму провода "массы" к аккумуляторной батарее.
