Первичный вал коробки передач выполнен в виде блока шестерен. Шестерни первичного вала коробки передач — ведущие, находятся в постоянном зацеплении с ведомыми шестернями передач переднего хода, установленными на вторичном валу. Все элементы вторичного вала коробки передач съемные.
Вторичный вал — полый с радиальными отверстиями в местах установки шестерен для смазки наружной поверхности вторичного вала. Шестерня пятой передачи вращается на втулке. Ведущая шестерня главной передачи и ступицы синхронизаторов установлены на шлицах вала. Передние концы валов опираются на роликовые подшипники, а задние на шариковые.
Дифференциал — двухсателлитный, предварительный натяг его подшипников регулируется подбором толщины регулировочного кольца, установленного под наружным кольцом подшипника дифференциала. На корпусе дифференциала установлена пластмассовая ведущая шестерня привода датчика скорости. Ведомая шестерня и вал привода датчика установлены на картере коробки передач.
Для более четкой работы механизма переключения передач и предотвращения их самопроизвольного выключения при перемещениях силового агрегата (двигателя), опора рычага переключения передач соединена с картером коробки передач реактивной тягой. На реактивной тяге установлен резиновый демпфер, предотвращающий передачу высокочастотных колебаний на рычаг переключения передач.
Для контроля уровня масла в картере коробки передач установлен указатель уровня (измерительный щуп).
[Текст предоставлен порталом: Autoinstruction.ru]

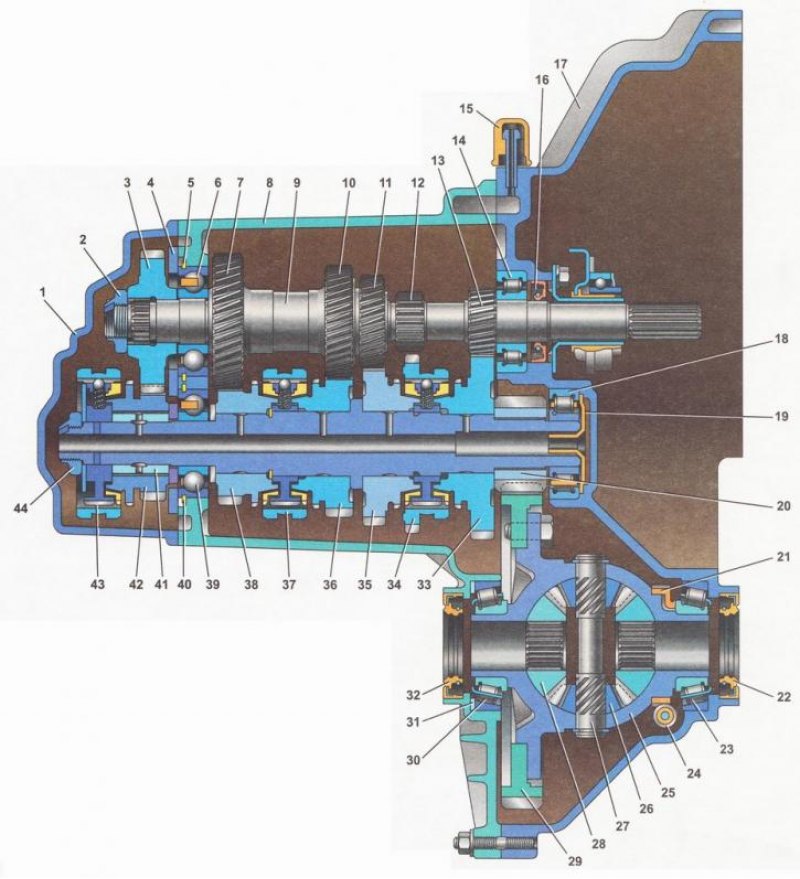

Устройство, схема коробки передач: 1 - задняя крышка картера коробки передач; 2, 44 - гайка; 3 - ведущая шестерня пятой передачи; 4 - упорная пластина; 5, 40 - стопорное кольцо подшипника; 6 - шариковый подшипник первичного вала; 7 - ведущая шестерня четвертой передачи; 8 - картер коробки передач; 9 - первичный вал; 10 - ведущая шестерня третьей передачи; 11 - ведущая шестерня второй передачи; 12 - шестерня заднего хода; 13 - ведущая шестерня первой передачи; 14 - роликовый подшипник; 15 - сапун; 16 - сальник первичного вала; 17 - картер сцепления; 18 - роликовый подшипник вторичного вала; 19 - маслосборник; 20 - ведущая шестерня главной передачи; 21 - пластмассовая ведущая шестерня привода датчика скорости; 22, 32 - сальник привода; 23, 30 - роликовый конический подшипник дифференциала; 24 - привод датчика скорости; 25 - коробка дифференциала; 26 - сателлит дифференциала; 27 - ось сателлитов; 28 - полуосевая шестерня; 29 - ведомая шестерня главной передачи; 31 - регулировочное кольцо; 33 - ведомая шестерня первой передачи; 34 - синхронизатор первой и второй передач; 35 - ведомая шестерня второй передачи; 36 - ведомая шестерня третьей передачи; 37 - синхронизатор третьей и четвертой передач; 38 - ведомая шестерня четвертой передачи; 39 - шариковый подшипник вторичного вала; 41 - втулка; 42 - ведомая шестерня пятой передачи; 43 - синхронизатор пятой передачи
