Примечание. Работа по снятию крышки багажника трудоемкая - предварительно требуется демонтировать жгут проводов, проложенный внутри крышки. Для выполнения работы может потребоваться помощник, чтобы снять и перенести крышку.
Снятие
1. Подготавливаем автомобиль к выполнению ремонтных работ.

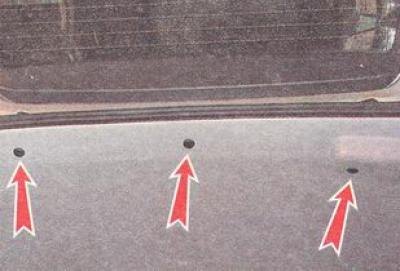

2. Извлекаем три держателя обшивки потолка аналогично тому, как это показано при снятии обшивки крышки багажника.

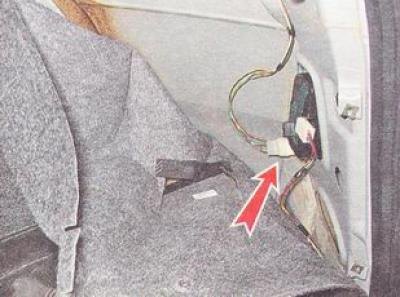

3. Отвернув четыре самореза, отгибаем правую обшивку багажника и разъединяем разъемы правой ветви проводов крышки багажника.
4. Помечаем цвета проводов и извлекаем наконечники проводов из разъема, аналогично тому, как это показано при снятии крышки багажника на автомобиле ВАЗ 2112 с кузовом хэтчбек.

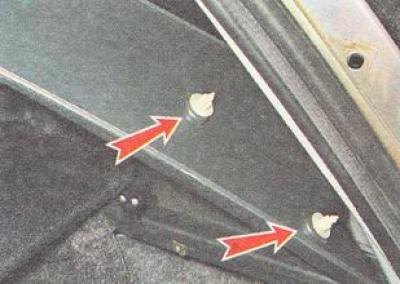

5. Отвернув саморез, отсоединяем декоративную накладку от задней стойки (накладку удерживают два держателя).
Примечание. Снимать накладку не требуется, достаточно отвести ее от стойки, чтобы можно было вытянуть провода.

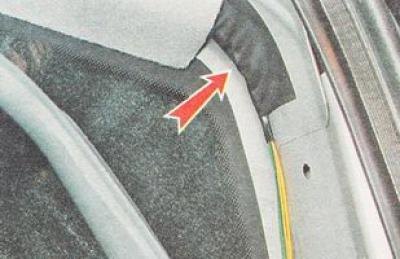

6. Провода на стойке крепятся изоляционной лентой, удаляем ее.
7. Аналогично освобождаем провода, проложенные по задней левой стойке.
8. Снимаем спойлер с крышки багажника.
9. Снимаем обшивку крышки багажника.

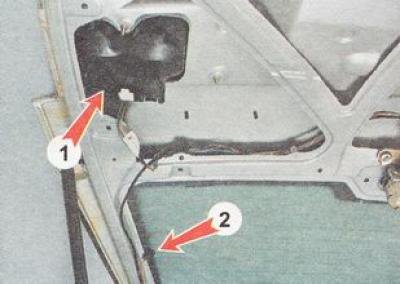

10. Отсоединяем разъем проводов (1) от секции заднего левого фонаря и наконечник провода (2) от обогревательного элемента заднего стекла.

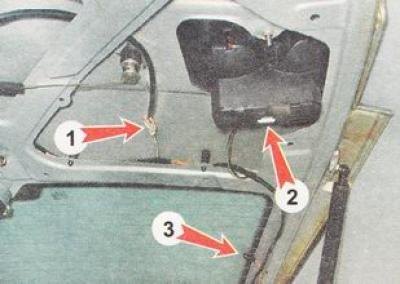

11. Отсоединяем разъем проводов от секции заднего правого фонаря (2), наконечник провода (3) от обогревателя и разъединяем разъем проводов мотор-редуктора (1).

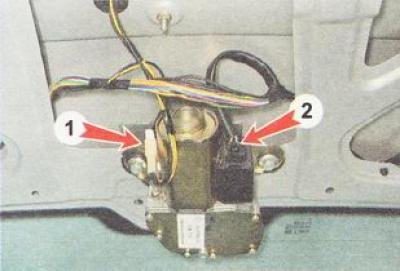

12. Отсоединяем разъем проводов (2) от стеклоочистителя заднего стекла и разъединяем разъем проводов (1) фонарей освещения номерного знака.

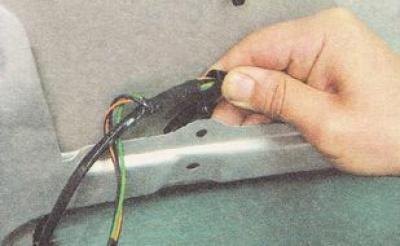

13. Извлекаем держатели жгута проводов из отверстий.

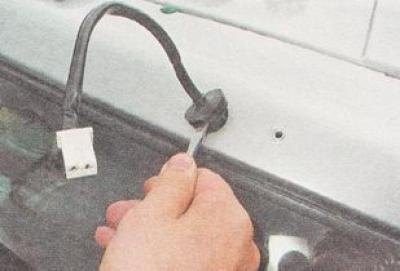

14. Отверткой утапливаем уплотнение в отверстие крышки багажника, и через отверстие вытягиваем жгут проводов вместе с разъемом внутрь крышки.

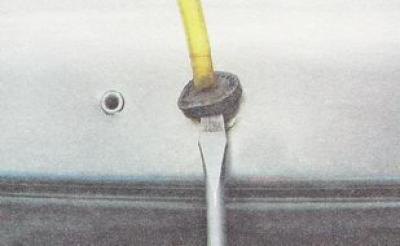

15. Отверткой извлекаем уплотнитель трубки омывателя из отверстия крышки.

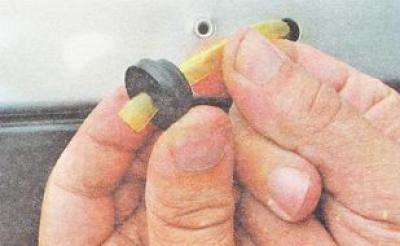

16. Снимаем уплотнитель с трубки омывателя.
17. Вытягиваем трубку омывателя внутрь крышки багажника.

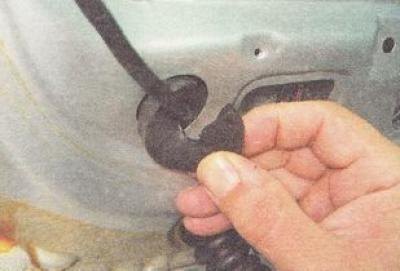

18. Вынимаем уплотнитель из отверстия с внутренней стороны крышки...

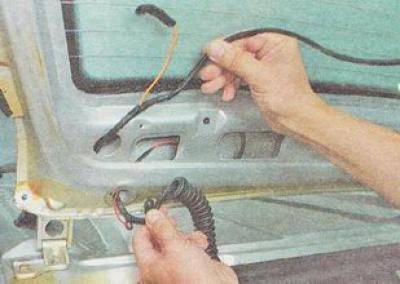

...и вытягиваем левую ветвь жгута проводов из внутренней полости крышки багажника.
19. Аналогично извлекаем правую ветвь жгута проводов.

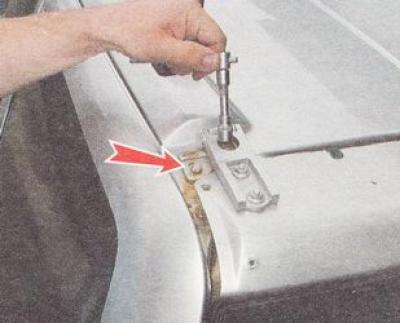

20. Торцовым ключом на 10 мм отворачиваем по два болта крепления правой и левой петель.
Примечание. Снимать и переносить крышку багажника желательно с помощником.
21. Снимаем крышку багажника вместе с петлями.
Установка

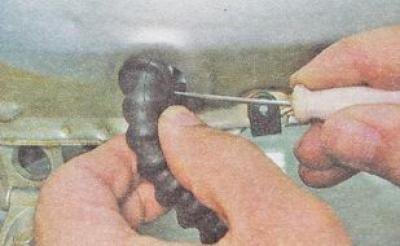

Устанавливаем на автомобиль крышку багажника и все ранее снятые детали в обратной последовательности. Чехлы заправляем в отверстия шлицевой отверткой с тонким лезвием.
