Примечание. Замок двери состоит из внутренней и наружной части. При неисправности наружной части ее можно заменить, не снимая обшивку двери. При замене или ремонте внутренней части замка обшивку двери необходимо снять.
Для выполнения работы требуется вороток со сменным крестовым наконечником.
Снятие
1. Снимаем внутреннюю обшивку с задней двери.
2. Снимаем полиэтиленовую пленку с задней двери.
3. Воротком со сменным крестовым наконечником отворачиваем два винта крепления замка и снимаем наружную часть замка.
4. Крестовой отверткой отворачиваем винт крепления кронштейна двуплечего рычага.
5. Крестовой отверткой отворачиваем три винта крепления внутренней ручки открывания замка двери.
6. Отсоединяем от корпуса двери пластиковый хомут с противошумной поролоновой прокладкой, удерживающий горизонтальную тягу блокировки замка.
7. Разъединяем разъемы проводов мотор-редуктора электропривода управления центральным замком.
8. Крестовой отверткой отворачиваем два самореза крепления мотор-редуктора управления замка.
9. Шлицевой отверткой отсоединяем пластмассовый наконечник тяги наружной ручки двери от рычага замка.

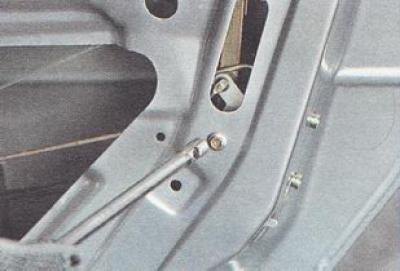

10. Торцовым ключом на 8 мм отворачиваем болт крепления задней направляющей стекла.

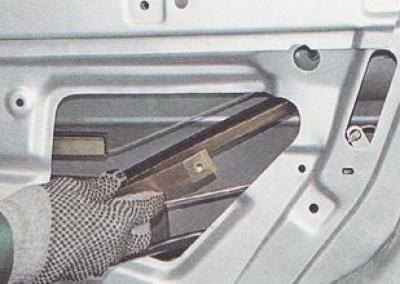

11. Извлекаем заднюю направляющую стекла из двери.
12. Извлекаем внутреннюю часть замка из двери вместе с мотор-редуктором управления центральным замком.
13. Перед снятием фиксатора замка помечаем его положение на средней стойке кузова (маркером или фломастером).
14. Воротком со съемным крестовым наконечником отворачиваем палец фиксатора (1) и два винта крепления фиксатора (2). Снимаем фиксатор.
Примечание. Под фиксатором могут быть установлены регулировочные прокладки. При сборке их следует установить на место.
Установка
Устанавливаем на автомобиль замок двери и все ранее снятые детали в обратной последовательности.
Полезный совет. Надевать пластмассовые наконечники на шаровые пальцы рычагов замка удобно раздвижными пассатижами.
Фиксатор замка устанавливаем по нанесенным на стойку меткам. Если дверь плохо закрывается (например, с металлическим стуком или приходится сильно хлопать дверью, чтобы закрыть), регулируем замок.
Регулировка
Замок задней двери регулируем так же, как замок передней двери.
