Замечание. Снятие привода механизма переключения передач может потребоваться при замене неисправных деталей (например, для замены порванного чехла тяги привода, поврежденную тягу привода). Указанные ниже последовательность и количество операций можно изменять в зависимости от цели работы.
Для выполнения работы потребуются помощник, а также смотровая канава или эстакада.
Снятие и разборка
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»),
2. Очищаем резьбу стяжного болта хомута металлической щеткой. Обрабатываем место соединения тяги с шарниром и болт проникающей смазкой.

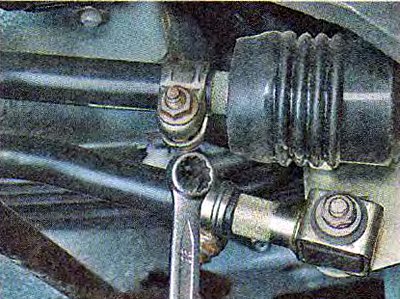

3. Ключом на 13 мм ослабляем затяжку гайки стяжного болта хомута.
4. Разжимаем отверткой хомут и сдвигаем его по тяге. Разжимаем отверткой тягу.

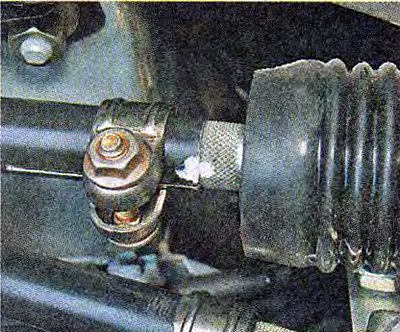

5. Протерев место соединения тяги с шарниром ветошью, помечаем взаимное положение тяги привода и шарнира.

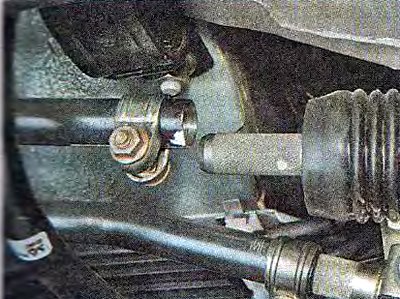

6. Отсоединяем тягу от шарнира.
7. Отсоединяем реактивную тягу от основания шаровой опоры рычага переключения передач (см. «Реактивная тяга — снятие и установка»).
8. В салоне автомобиля тонкой шлицевой отверткой извлекаем заглушку из рукоятки рычага переключения передач.
Торцовым ключом на 13 мм отсрочиваем гайку крепления болта рукоятки и снимаем рукоятку с рычага переключения передач.

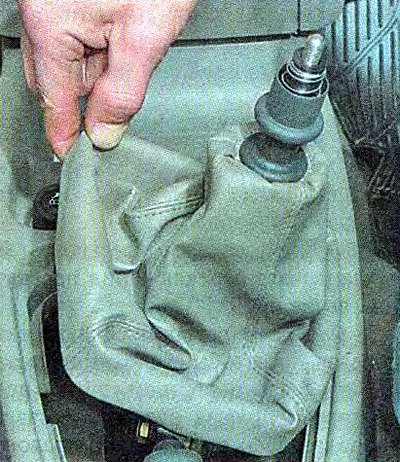

10. Поддев отверткой, извлекаем чехол из накладки туннеля пола и выворачиваем чехол на изнанку.

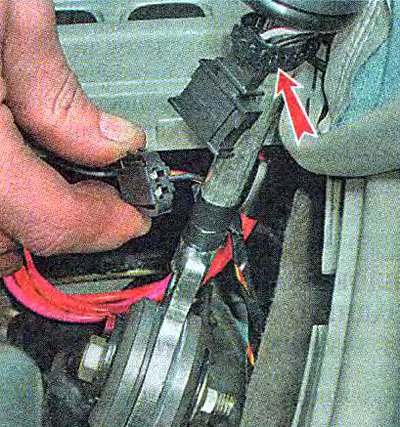

11. Отсоединяем колодку проводов от выключателя соленоида блокировки заднего хода. Ослабляем или разрезаем пластмассовый хомут.
12. Снимаем выключатель с рычага переключения передач.
13. Снимаем облицовку туннеля пола (см. «Облицовка туннеля пола — снятие и установка»).
При необходимости можно отвернуть четыре болта крепления опоры рычага переключения передач к кузову (см. ниже) и снять привод в сборе.

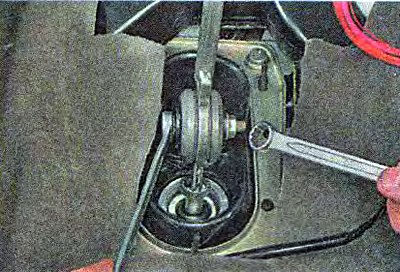

14. Ключом на 13 мм отворачиваем гайку болта крепления тяги к рычагу, удерживая болт от проворачивания вторым ключом того же размера.

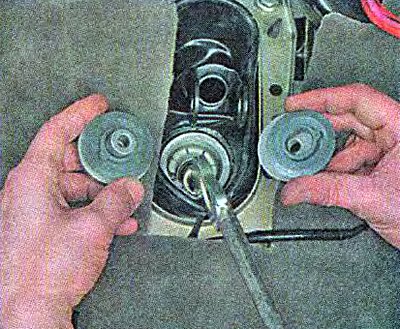

15. Извлекаем болт из рычага. Выводим рычаг из вилки тяги. Снимаем металлические и пластмассовые шайбы, вынимаем металлическую дистанционную втулку.

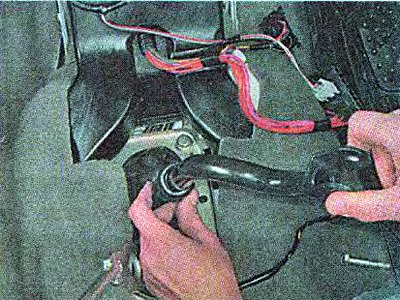

16. Для снятия тяги привода, смазываем ее мыльным раствором и извлекаем из отверстия чехла.

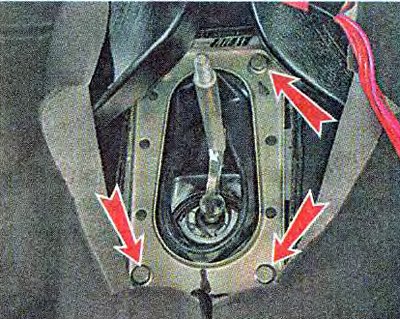

17. Торцовой головкой на 13 мм отворачиваем три болта крепления кронштейна к кузову.

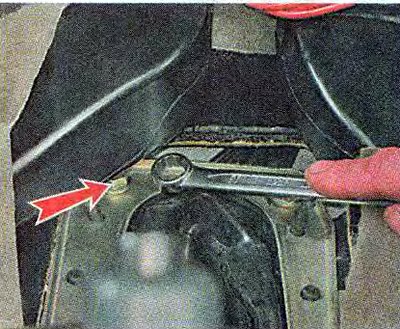

Четвертый болт крепления кронштейна отворачиваем накидным ключом того же размера (доступ к нему сверху закрывает воздуховод).

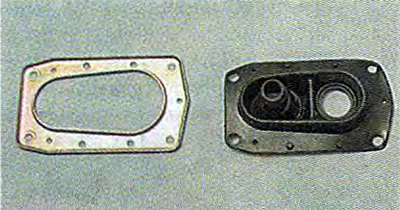

18. Снимаем кронштейн и чехол тяги привода. Порванный чехол заменяем.
19. Извлекаем из отверстия туннеля пола опору рычага переключения передач.

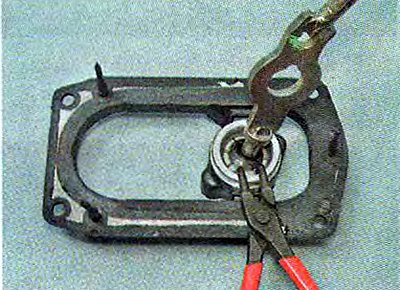

20. Съемником сжимаем стопорное кольцо шаровой опоры рычага и вынимаем его из основания опоры.

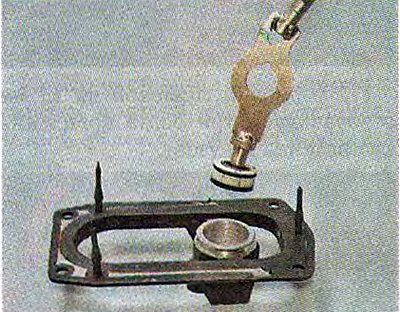

21. Вынимаем рычаг из основания опоры.

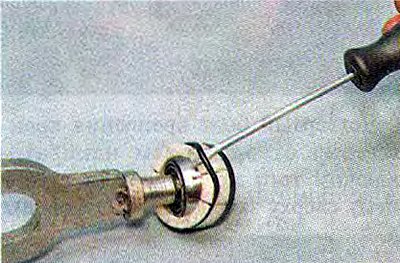

22. Поддев отверткой, снимаем верхнее уплотнительное кольцо.

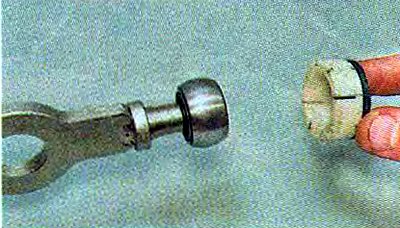

23. Снимаем с рычага опору.
Сборка и установка
Собираем и устанавливаем привод в обратной последовательности. Перед затяжкой хомута тяги привода механизма переключения передач, регулируем привод (см. ниже).
Регулировка
1. Ослабляем затяжку хомута тяги привода механизма переключения передач (см. выше п. 2-4).
2. Приподнимаем нижнюю часть чехла рычага переключения передач (см. выше п. 10).
3. Смещаем рычаг переключения передач так, чтобы его нижняя часть рычага была перпендикулярна поверхности пола, а рукоятка рычага располагалась от подушки правого сидения на расстоянии, приблизительно равном ⅓ расстояния между передними сиденьями и удерживаем его в этом положении. При этом помощник, сместив хомут на 2-3 мм от торца тяги, затягивает гайку хомута.
4. Устанавливаем чехол на место и, пробуя включать передачи, убеждаемся в работоспособности привода механизма переключения передач.
