Проверка и снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

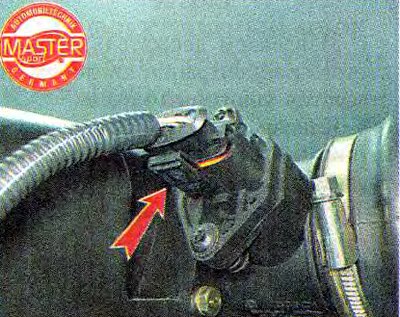

2. Нажимаем на фиксатор колодки и отсоединяем колодку жгута проводов от датчика массового расхода воздуха.
3. Подсоединяем «минусовой» щуп вольтметра к «массе» (к двигателю).

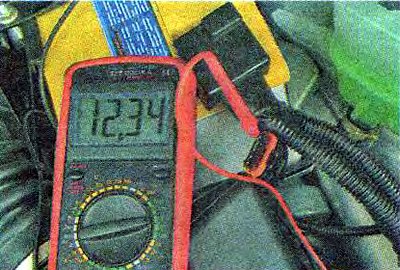

4. Включив зажигание, вольтметром измеряем напряжение питания на выводе 2 колодки жгута проводов (нумерация выводов выполнена на датчике).
Замечание. Напряжение на выводе должно быть не меньше 12 В. Если напряжение не поступает на колодку или оно меньше 12 В, значит, разряжена аккумуляторная батарея, неисправна цепь питания или неисправен ЭБУ.

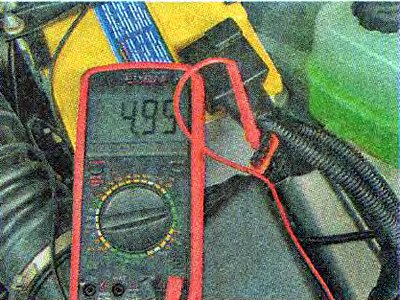

5. Вольтметром измеряем напряжение питания на выводе 4 колодки жгута проводов.
Замечание. Напряжение на выводе должно быть около 5 В. Если напряжение не соответствует норме, значит, неисправна цепь питания датчика или неисправен ЭБУ.

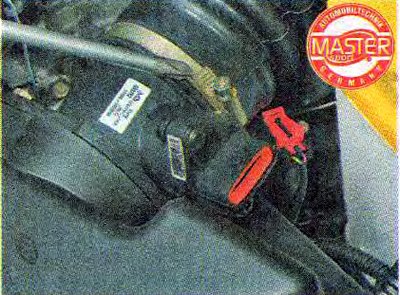

6. Крестовой отверткой ослабляем хомут и отсоединяем воздухоподводящий шланг от датчика.

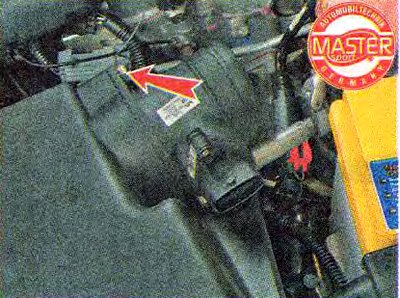

7. Торцовым ключом на 10 мм отворачиваем два болта крепления датчика массового расхода воздуха.

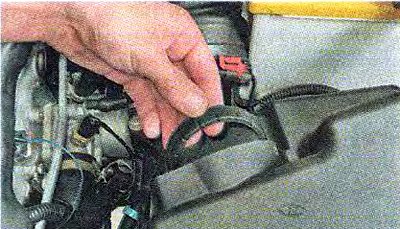

8. Снимаем датчик и извлекаем уплотнительное кольцо.
Совет. Убедиться в неисправности датчика массового расхода воздуха можно, заменив его заведомо исправным.
Установка
Устанавливаем датчик в последовательности, обратной снятию.
